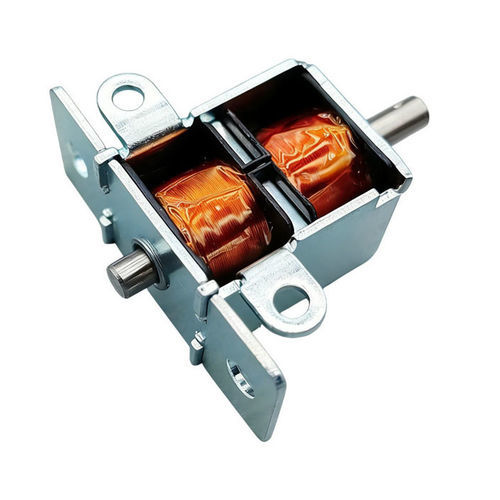

Fecho de empurrar para fechar WL0726

com fechadurade puxar para abrirde abertura por impulso

Visão geral
O fecho eletromagnético de trancamento WL 0726 é um dispositivo bistável compacto e eficiente em energia, concebido para sistemas automatizados e aplicações de segurança. Mantém-se trancado ou destrancado sem alimentação contínua e requer apenas um pulso para alterar o estado. Adequado para armários inteligentes, máquinas de venda automática, quiosques, caixas automáticos, armários médicos e diversos dispositivos IoT/industriais. Disponível em DC 6V, 12V e 24V; projetado para longa vida, baixa geração de calor e força/curso configuráveis.

Construção e princípio de funcionamento
O conjunto é composto por uma bobina e um êmbolo com um mecanismo bistável que utiliza um íman permanente ou um fecho mecânico para manter a posição sem excitação contínua. Opera por controlo por pulso (tip. 20–100 ms) ou inversão de polaridade para comutação bistável. Variantes suportam comportamento fail-safe ou fail-secure conforme requisitos da aplicação.

Principais características funcionais

• Projeto bistável com poupança de energia: mantém a posição sem corrente contínua.
• Resposta rápida e longa vida útil (tip. 200.000 ciclos).
• Força de retenção e curso ajustáveis para diferentes necessidades de montagem e trancamento.
• Opções de tensão: DC 6V / 12V / 24V.
• Modo de trabalho linear push-pull (push/pull plunger).

Aplicações

• Armários inteligentes, armários de encomendas e armazenamento self-service.
• Máquinas de venda automática, sistemas de bilhética, quiosques automáticos e caixas automáticos.
• Armários de armazenamento médico e compartimentos de equipamento.
• Fechos de compartimentos automotivos e sistemas de controlo de acesso.
• Automação industrial, dispositivos IoT e dispositivos para edifícios inteligentes.

Vantagens

• Consumo de energia muito baixo comparado a solenoides de serviço contínuo (adequado para sistemas alimentados por bateria).
• Baixa geração de calor e vida operacional prolongada.
• Design compacto e leve para integração em espaços reduzidos.
• Personalizável em tensão, curso e força de retenção.
• Configurável para operação fail-safe ou fail-secure.

Desvantagens

• Requer eletrónica de controlo por pulso precisa, aumentando a complexidade do sistema.
• Custo inicial pode ser superior ao de solenoides não trancáveis simples.
• Em alguns projetos, o tempo de reinicialização e a força de retenção podem diferir das soluções de serviço contínuo.

Solução de problemas (resumo)

• Fecho não ativa: verifique tensão de alimentação, sinal de pulso (20–100 ms), fiação e continuidade da bobina.
• Fecho aciona mas não trava: aumentar energia/tempo do pulso dentro da especificação; inspecionar fecho/ímã e alinhamento mecânico.
• Força de bloqueio insuficiente: confirmar tensão estável; considerar modelo de maior força; verificar desgaste ou obstruções.
• Sobreaquecimento da bobina: evitar energização contínua; garantir tensão correta e reduzir ciclo de serviço.
• Operação intermitente: apertar conexões elétricas; usar circuito de controlo estável; considerar caixa com classificação IP para exposição ambiental.
• Vibração/ruído: verificar montagem e alinhamento; substituir peças gastas.
• Fecho preso: garantir aplicação de pulso inverso para tipos bistáveis; limpar encravamentos; substituir unidade defeituosa se necessário.

Orientações de projeto e integração
Identificar restrições da aplicação (espaço, ambiente, fail-safe vs fail-secure, fonte de alimentação). Definir parâmetros elétricos (tensão: 6/12/24V DC, pulso 20–100 ms, corrente/energia) e mecânicos (curso típico 5–10 mm, força de retenção necessária, tipo de êmbolo, montagem). Escolher entre retenção magnética ou fecho mecânico conforme trade-offs. Considerar limites térmicos/ciclos e selecionar enrolamento com margem térmica. Especificar classificação IP para uso externo e proteção anticorrosão se aplicável. Integrar controlador adequado (MOSFET/driver), implementar controlo por pulso ou inversão de polaridade e feedback opcional. Validar vida útil com testes de ciclo, térmicos, vibração e nevoeiro salino. Opções de personalização: tensão, curso, força, montagem, conector e revestimentos.

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
