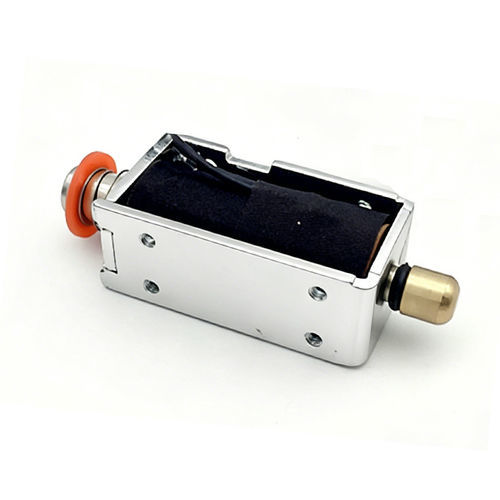

Eletroímã linear WL0946

livre de manutençãocompacto24 V

Resumo do produto
Um solenóide de quadro do tipo push-pull é um atuador eletromecânico que converte energia elétrica em movimento mecânico através de um quadro metálico, bobina, mola de retorno e êmbolo. Quando a bobina é energizada cria um campo magnético que move o êmbolo; alguns tipos push-pull permitem que o êmbolo se retraia dentro da bobina, produzindo movimento bidirecional (push e pull). Estes solenóides são compactos, duráveis, silenciosos em operação e adequados para muitos sistemas eletromecânicos.

Principais características

• Operação bidirecional: movimento de empurrar e puxar (tipo quadro push/pull).
• Resposta rápida e desempenho estável.
• Carcaça metálica para resistência mecânica e dissipação de calor.
• Disponível em múltiplas tensões DC (ex.: 6 V, 12 V, 24 V; tensões personalizadas possíveis).
• Baixa manutenção, tamanho compacto, eficiente em energia em pulsos curtos.
• Versões para diferentes comprimentos de curso; curso personalizável.
• Longa vida útil quando usado dentro do ciclo de trabalho especificado.

Aplicações

• Equipamentos de automação: classificação, comutação, posicionamento e máquinas de embalagem.
• Sistemas de controlo de acesso e bloqueio: fechaduras inteligentes, fechaduras de armário, fechaduras eletrónicas de porta, módulos de bloqueio para casas inteligentes.
• Máquinas de venda automática, sistemas de bilhética e dispositivos de jogo/ATM/armários.
• Equipamentos médicos: controlo de válvulas e fluidos, posicionamento.
• Automóvel: mecanismos de bloqueio e acionamentos relacionados.
• Robótica e aplicações de movimento de precisão onde é necessária actuação linear rápida.

Visão geral e vantagens
Os solenóides de quadro push-pull oferecem uma solução de atuador simples, robusta e económica. Requerem controlo simples (aplicar tensão para accionar, remover tensão para libertar), podem fornecer força de retenção/aperto razoável com pulsos curtos de energia e integram-se facilmente em sistemas baseados em microcontroladores. Compromissos típicos incluem força absoluta limitada em comparação com atuadores maiores e sensibilidade a restrições de ciclo de trabalho/termicas.

Ficha técnica
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificações técnicas

• Modelo: WL0946
• Marca: Weilong Technology
• Tensões comumente oferecidas: DC 6V / 12V / 24V (personalizável)
• Potência nominal: 11,5 W
• Modo de operação: push & pull (bidireccional)
• Exemplos de força de retenção: 500 gf @ 3 mm; 400 gf @ 5 mm
• Curso: ajustável, típico 2–5 mm
• Regime de trabalho: contínuo (observar limites de ciclo para gestão térmica)
• Vida útil: aprox. 200.000 ciclos
• Classe de isolamento: B; teste hi-pot AC 600V 50/60Hz 2s
• Material: ferro magnético de alta qualidade
• Comprimento do cabo: 200 mm
• Montagem: fixação por parafuso
• Tolerância dimensional: +/- 0,1 mm
• Intervalo de temperatura de funcionamento: -10 °C a 100 °C
• Força de retenção sem excitação: 0
• MOQ e capacidade: MOQ 1000 pcs; capacidade até 5.000 pcs/semana
• Prazo de entrega típico: 30 dias
• Certificações: CE, RoHS, ISO9001
