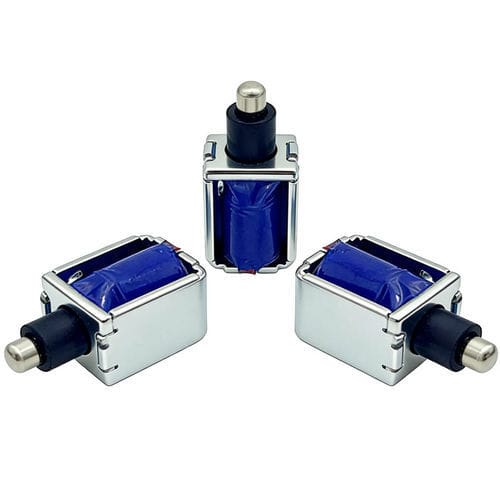

Eletroímã linear WL0415

miniaturacompacto24 V

Visão geral
Um solenoide mini push-pull é um pequeno dispositivo eletromecânico que converte energia elétrica em movimento linear preciso ao passar corrente elétrica por uma bobina de cobre para produzir um campo magnético que desloca um êmbolo metálico. Pode ser configurado para empurrar ou puxar conforme a orientação. Solenoides mini push-pull são amplamente usados em fechaduras inteligentes, máquinas de venda automática, dispositivos médicos, robótica e outras aplicações que exigem ação mecânica compacta, rápida e precisa em curtas distâncias.

Resumo
O solenoide mini push-pull é compacto, rápido e simples, adequado quando é necessário movimento linear confiável mas o espaço de instalação é limitado. Engenheiros escolhem variantes com base em tensão, comprimento de curso e força para atender às necessidades da aplicação.

Como funciona

• Corrente elétrica é fornecida à bobina de fio de cobre.
• Um campo magnético é gerado ao redor da bobina.
• Um êmbolo ferromagnético dentro do solenoide é atraído para o campo magnético, produzindo movimento linear (empurrar ou puxar conforme configurado).
• Uma mola de retorno (ou equivalente) empurra o êmbolo de volta quando a alimentação é removida.
• O mecanismo proporciona movimento linear rápido, preciso e repetitivo devido à simples atração magnética.

Aplicações

• Automação industrial (acionamento, mecanismos de controle)
• Fechaduras inteligentes e sistemas de bloqueio eletrônicos
• Máquinas de venda automática (mecanismos de liberação de produto)
• Dispositivos médicos (válvulas, bombas que exigem atuação linear precisa)
• Robótica (atuadores lineares para mecanismos)
• Equipamentos de escritório: impressoras, PDV/caixas registradoras, armários eletrônicos

Vantagens e desvantagens

• Vantagens: tamanho compacto para espaços restritos, resposta rápida, funcionamento eletromagnético simples e confiável, custo relativamente baixo, disponível em múltiplas variantes de tensão/curso/força, longa vida útil com menos peças mecânicas.
• Desvantagens: força máxima limitada em comparação com dispositivos eletromagnéticos maiores, geralmente curso curto, aquecimento da bobina sob ciclos de serviço elevados ou operação contínua se não for devidamente gerenciado, requer especificação correta de tensão para evitar mau funcionamento ou superaquecimento.

Orientações de projeto e seleção

• Selecione a tensão requerida (comumente 5V, 12V, 24V DC ou personalizada) para corresponder à fonte e evitar superaquecimento da bobina.
• Especifique o comprimento do curso (cursos mini típicos: ~2 mm a 10 mm; muitos projetos 2–5 mm padrão; personalização disponível para cursos mais longos).
• Defina a força de puxar/empurrar necessária (depende da potência da bobina, design do circuito magnético, material do êmbolo, posição do curso e folga de ar).
• Escolha o ciclo de trabalho: intermitente (ciclos curtos) ou contínuo (ciclos longos); para operação frequente, escolha projetos classificados para serviço contínuo com gestão térmica adequada.
• Verifique restrições de espaço de instalação e condições ambientais (faixa de temperatura, humidade, exposição a poeira/água, vibração).
• Avalie testes de qualidade: teste de força, teste de temperatura, teste de ciclo de vida, teste de resistência elétrica para garantir a vida útil esperada.

FAQ - pontos principais

• Tensões comuns: 5V, 12V, 24V DC; outras tensões personalizadas são possíveis.
• Comprimentos de curso típicos: geralmente 2 mm a 5 mm; cursos personalizados podem ser fornecidos.
• Fatores que afetam a força: tensão/corrente da bobina, design do circuito magnético, material do êmbolo, comprimento do curso e folga de ar.
• Alguns projetos podem operar continuamente se o calor for gerido; outros são apenas para serviço intermitente.
• Vida esperada: um micro solenoide bem fabricado pode funcionar centenas de milhares a milhões de ciclos dependendo do ciclo de trabalho, carga mecânica, ambiente e materiais.

Características / Especificações técnicas

• Model NO.: WL0415 Mini Push Pull Solenoid
• Atuador: Elétrico
• Forma de conexão: Rosca
• Tipo: Ação direta
• Material: Carcaça em aço carbono
• Pressão: Pressão ordinária
• Estrutura da válvula: Estrutura de pistão de ação direta
• Alimentação: DC 3-24V (faixa para variantes de solenoide)
• Aplicação: Uso industrial
• Tipo de trabalho: Puxar e empurrar
• MOQ: 500 PCS
• Revestimento: Revestimento Zn
• Temperatura de trabalho: -30℃ a 80℃
• Classe de isolamento & proteção: Classe B
• Embalagem de transporte: Caixa marrom
• Especificação: Frame PushPull Serial
• Trademark: Weilong
• Origem: China
• HS Code: 8505909090
