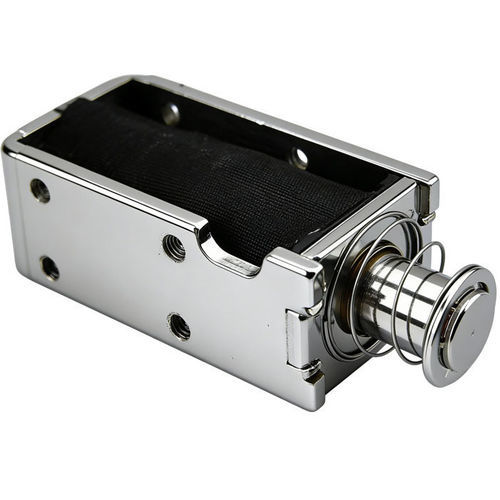

Eletroímã linear WL0840

de travamentopara seleçãocompacto

Visão geral do produto
O solenoide linear push-pull WL0840 fornece atuação linear de curso curto para equipamentos industriais e comerciais. Destina-se a aplicações que exigem tamanho compacto, resposta rápida e integração elétrica simples, como mecanismos de travamento, máquinas de venda automática e conjuntos de automação.

Como funciona
O equipamento possui uma bobina de cobre que gera um campo magnético quando energizada. Um êmbolo ferromagnético desloca-se axialmente dentro da bobina para produzir força de puxar ou empurrar; quando desligado utiliza-se retorno por mola ou mecanismo. Curso e força podem ser configurados dentro das faixas especificadas para adaptar à aplicação.

Principais usos / Aplicações

• Automação industrial: separação de peças, pick-and-place, acionamento de pequenos mecanismos.
• Controlo de acesso e fechaduras: atuação rápida de travar/destravar para portas, armários e fechos eletrônicos.
• Equipamentos de escritório e comerciais: impressoras, copiadoras, distribuidores de bilhetes, ATMs.
• Automóvel: atuadores de tampa de combustível, abertura de porta-malas, mecanismos de trava.
• Dispositivos médicos: analisadores, válvulas e sistemas de fluidos que exigem atuação precisa de curto curso.
• Máquinas de venda e self-service: liberação de produto, controlo de moedas e mecanismos de dispensação.
• Eletrodomésticos: dosadores controlados e pequenos acionamentos mecânicos.

Vantagens

• Formato compacto para integração em conjuntos com espaço reduzido.
• Resposta elétrica rápida adequada para operações de curto curso e alta cadência.
• Projeto mecânico simples com poucas peças móveis, facilitando a manutenção.
• Curso e força ajustáveis dentro das faixas especificadas para corresponder à aplicação.

Limitações / Desvantagens

• Curso limitado comparado a motores ou atuadores pneumáticos; não indicado para percursos longos.
• A força disponível diminui à medida que o curso aumenta (compromisso força/posição).
• Operação contínua ou ciclos elevados aumentam aquecimento e consumo de energia.

Observações
Projetado para atuação linear de curto curso quando compacidade, velocidade e repetibilidade são prioritárias. Consulte o vídeo do produto (YouTube) para demonstração dinâmica e os guias de integração elétrica/mecânica antes da instalação.

Especificações técnicas

• Modelo: WL0840
• Dimensões (AS 0840): 41 x 15 x 20 mm (C x L x A) / 1,61 x 0,59 x 0,79 in
• Tensão: DC 12 V ou DC 24 V
• Carcaça: aço carbono eletrodepositado (zinco ou níquel); resistência ao nevoeiro salino 48 h
• Êmbolo: aço carbono eletrodepositado (zinco ou níquel); compatível RoHS; testado 48 h nevoeiro salino
• Bobina: fio de cobre puro
• Curso: 4–10 mm (ajustável)
• Força: 1,5–8 N (ajustável)
• Potência: 0,24 W
• Corrente: 1 A
• Resistência: 10 Ω
• Vida útil: ≥ 200.000 ciclos
• Ciclo de trabalho: 1 s ON / 9 s OFF
