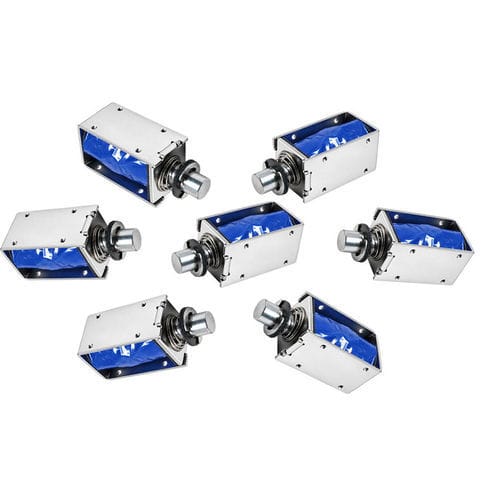

Eletroímã de retenção WL1253

linearde travamentolivre de manutenção

Visão geral do produto
O WL1253 é um eletroímã push-pull de grande porte projetado para converter energia elétrica em movimento linear de alta força para automação industrial, máquinas, fechaduras e sistemas de controle de movimento. Integra uma bobina, um êmbolo ferromagnético usinado com precisão, uma carcaça metálica robusta e um circuito magnético otimizado para fornecer operação de empurre e puxe estável com repetibilidade e longa vida útil.

Como funciona
Quando a bobina é energizada com tensão DC, o campo magnético aciona o êmbolo interno. Dependendo da polaridade da bobina, do projeto do circuito magnético e do arranjo mecânico, o êmbolo pode gerar movimentos de tração e empuxo. O retorno é realizado por uma mola interna ou por um mecanismo externo quando a corrente é removida ou invertida.

Principais características

• Operação bidirecional (push e pull) com alta força de saída
• Carcaça metálica resistente e êmbolo de precisão para desempenho consistente
• Design eletromagnético otimizado para conversão eficiente de energia
• Tensão, curso, força e opções de montagem personalizáveis
• Configurável para serviço contínuo ou intermitente conforme o modelo
• Resposta rápida, baixa manutenção e boa repetibilidade

Aplicações industriais

• Equipamentos de automação: operações de fixação, posicionamento e liberação
• Máquinas industriais: controle de gabaritos, sistemas de troca de ferramentas e equipamentos pesados
• Segurança e controle de acesso: fechaduras elétricas e mecanismos de portas
• Dispositivos médicos: mecanismos ajustáveis e sistemas de posicionamento
• Máquinas de venda, equipamentos de teste, armários elétricos e sistemas de automação personalizados

Notas de projeto e seleção

• A força de saída depende da posição da bobina, corrente, design do circuito magnético, folga de ar, diâmetro do êmbolo e comprimento do curso
• Forças de empuxo e tração diferem; verifique a curva força vs curso na posição de trabalho requerida
• Considere o ciclo de trabalho e a dissipação de calor: serviço contínuo mais alto requer bobinas com melhor dissipação térmica
• Aplique fatores de segurança: tipicamente 1,2–1,5 para uso leve, 1,5–2 para uso industrial, 2–3 para vibração/impacto intenso
• Verifique a faixa de temperatura de operação e a proteção ambiental requerida

Orientações para cálculo da força (resumo)

• Determine a carga total (gravidade, atrito, forças das molas) e aplique um fator de segurança
• Inclua atrito, pré-carga da mola e quaisquer forças resistivas adicionais no cálculo da carga
• Considere a variação da força ao longo do curso: a força máxima normalmente ocorre na posição final e diminui com folgas de ar maiores
• Escolha um solenoide cuja força na curso requerida exceda a força calculada necessária

Vantagens e limitações

• Vantagens: atuador compacto de alta força, operação bidirecional, resposta rápida, personalizável e menor manutenção em comparação com soluções hidráulicas/pneumáticas
• Limitações: variantes de maior força podem consumir mais energia e gerar calor; o curso é geralmente mais curto que cilindros pneumáticos; é necessário emparelhamento adequado de ciclo de trabalho e carga para evitar superaquecimento ou vida útil reduzida

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL1253
• Tensão nominal (V): DC6-60V
• Potência nominal (W): 10-100 W
• Modo de trabalho: Push and Pull
• Força de retenção (N): 1 N a 10 N
• Curso (mm): 2-10 mm ou personalizado
• Duty de trabalho: Contínuo ou 100-80%
• Vida útil: 200.000 ciclos
• Certificação: CE, RoHS, ISO9001
• Material: Ferro magnético superior
• Comprimento do fio (mm): 200 mm
• Estilo de instalação: Parafuso
• Tolerância dimensional: ±0,1 mm
• À prova d'água: Nenhuma
• Classe de isolamento: B
• Teste Hi-Pot: AC 600V 50/60Hz 2s
• Força de retenção sem excitação: 0
• Temperatura de trabalho: -10°C a 100°C
• Duty Cycle: 1-100%
• Profundidade da rosca (mm): /
• Condições de pagamento: TT ou LC à vista
• Pedido de amostra: Sim
• Garantia: 1 ano
• MOQ: 1000 pcs
• Capacidade de fornecimento: 5000 pcs por semana
• Prazo de entrega: 30 dias
• Porto de embarque: Shenzhen
