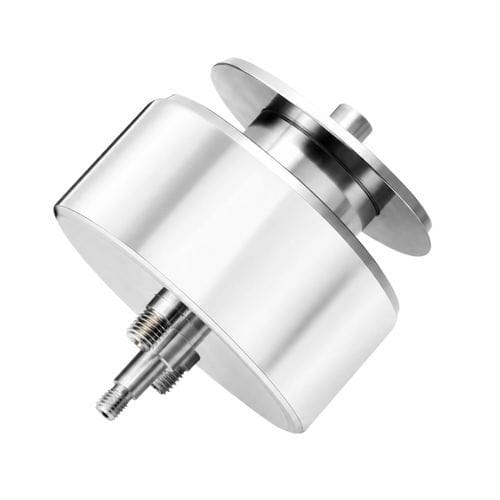

Eletroímã de retenção WL4020

linearde travamentopara seleção

Descrição do produto
O solenóide tubular push-pull WL4020 é um atuador linear eletromecânico concebido para movimentos rápidos e repetitivos de empurrar e puxar em aplicações industriais. A construção típica inclui bobina de cobre, êmbolo de aço, mola de retorno e carcaça em aço carbono zincado. (Nota: referência de página WL4020; entrada de ficheiro técnico WL4042.)

Principais características

• Design tubular compacto para integração em espaços reduzidos
• Tempo de resposta na ordem dos milissegundos e deslocamento linear repetível
• Saída push/pull estável em cursos curtos
• Disponível em 12 V e 24 V CC (outras tensões personalizáveis) e várias opções de curso
• Baixa manutenção e bobina energeticamente eficiente
• Opções de montagem, comprimento de cabo e ciclos de trabalho sob encomenda

Funcionamento
Com alimentação CC, a corrente nos enrolamentos gera um campo magnético que atrai ou empurra o êmbolo de aço, produzindo movimento linear de empurrar ou puxar. Ao remover a alimentação, a mola de retorno recoloca o êmbolo. A força depende de tensão/corrente, comprimento do curso, material do êmbolo e geometria do circuito magnético.

Aplicações

• Automação industrial: ejeção, travamento, comutação, separação e interfaces com transportadores
• Máquinas de venda automática, armários inteligentes e fechaduras eletrônicas
• Ação linear compacta em equipamentos médicos
• Eletrodomésticos, máquinas de embalagem e equipamentos têxteis
• Sistemas automotivos para travamento e controles
• Mecanismos de alta velocidade em robótica e sistemas de separação

Vantagens e desvantagens

• Vantagens: reduzido volume, resposta rápida, repetibilidade previsível, parâmetros elétricos/mecânicos personalizáveis
• Desvantagens: aquecimento da bobina em ciclos elevados (pode reduzir vida útil); redução de força com aumento do curso; forças máximas inferiores a soluções pneumáticas/hidráulicas para cargas elevadas

Resumo de solução de problemas

• Força fraca: verificar tensão de alimentação, resistência do enrolamento e curso excessivo; verificar interferências magnéticas
• Superaquecimento: reduzir ciclo de trabalho, verificar tensão correta e melhorar ventilação
• Travamentos/movimento lento: inspecionar sujeira, corrosão, lubrificação ou peças dobradas/desgastadas
• Falha elétrica: medir resistência do enrolamento para detectar enrolamentos abertos ou curto-circuitados; inspecionar cabos

Dados técnicos e notas (da ficha)

• Marca: Weilong Technology
• Número de modelo (ficha): WL4042
• Referência de página: WL4020
• Tensão nominal: 12 V CC ou 24 V CC
• Potência nominal: 20–30 W
• Tipo: solenóide tubular push-pull
• Força de retenção: ~10–20 N (≈1.8 kg indicado)
• Curso: 5–10 mm
• Tempo de reinício: ~30 ms
• Vida útil: ~100.000 ciclos
• Classe de isolamento: F; Hi-Pot: CA 600 V 50/60 Hz 2 s
• Temperatura de operação: -10 °C a 100 °C
• Dever de trabalho típico: 10%–30% (projeto 1%–100%)
• Material: carcaça em aço carbono com revestimento zincado
• Comprimento do fio: 200 mm; tolerância dimensional: ±0,1 mm
• Certificações: CE, RoHS, ISO9001; garantia 1 ano; MOQ 1000 pcs; capacidade 5000 pcs/semana; prazo ~30 dias; porto: Shenzhen

Características / especificações técnicas

• Modelo: WL4020 (página) / WL4042 (ficha)
• Tensão de operação: 12 V CC ou 24 V CC (opções personalizáveis)
• Potência: 20–30 W
• Tipo: tubular push-pull
• Força de retenção: aprox. 10–20 N (valor de referência 1.8 kg)
• Faixa de curso: 5 mm, 10 mm
• Tempo de resposta / reinício: ~30 ms
• Vida útil estimada: ~100.000 ciclos
• Material da carcaça: aço carbono zincado
• Comprimento do fio: 200 mm; tolerância: ±0,1 mm
• Temperatura de trabalho: -10 °C a 100 °C; classe de isolamento F
• Ciclo de trabalho: projeto 1%–100%; uso típico 10%–30%
