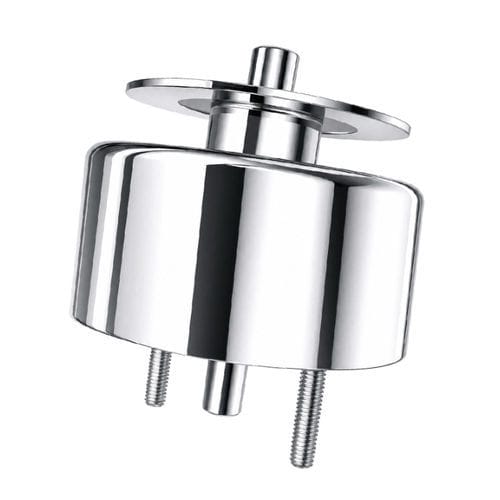

Eletroímã linear WL5931

livre de manutençãotubularcompacto

Visão geral
O WL5931 é um solenóide magnético push‑pull tubular compacto que converte energia elétrica em movimento linear preciso de empurrar ou puxar. Projetado para automação industrial, controle de acesso e atuadores onde espaço, repetibilidade e resposta rápida são essenciais.

Características

• Projeto tubular compacto push‑pull com resposta rápida e baixo ruído.
• Tensões comuns: 12 V DC e 24 V DC (outras tensões mediante solicitação).
• Curso personalizável (5–15 mm) e força de saída ajustável (10–30 N).
• Opções de vedação, proteção contra poeira e bobinados para alta temperatura disponíveis.
• Adequado para operação intermitente ou contínua dependendo da configuração; duty típico 10%–30%.

Descrição do produto
O conjunto é composto por bobina, êmbolo/armadura, carcaça e mola de retorno (conforme configuração). Carcaça em aço carbono com revestimento zincado, classe de isolamento F. Formatos: quadro aberto, tubular e com trava. Ligação elétrica via fios de 200 mm.

Ficha técnica (parâmetros chave)
Marca: Weilong Technology
Modelo: WL5931
Tensão nominal (V): DC 12 V ou 24 V
Potência nominal (W): 20–30 W
Modelo de trabalho: Tipo tubular push‑pull
Força de retenção (N): 10–30 N (≈1,8 kgf)
Curso (mm): 5–15 mm
Tempo de reinício (s): 0,05 s (50 ms)
Vida útil: 100.000 ciclos (typ.)
Certificações: CE, RoHS, ISO9001
Material: Carcaça em aço carbono, revestimento zincado
Comprimento do cabo (mm): 200
Tolerância dimensional: ±0,1 mm
À prova d'água: nenhuma (versões seladas disponíveis sob pedido)
Classe de isolamento: F
Teste Hi‑Pot: CA 600 V 50/60 Hz 2 s
Temperatura de funcionamento: −10 °C a 100 °C
Duty Cycle: 1–100% (duty típico 10%–30%)
Garantia: 1 ano
MOQ: 1000 pcs; Capacidade: 5000 pcs/semana; Prazo de entrega: 30 dias; Porto: Shenzhen

Aplicações industriais

• Automação: triagem, embalagem, posicionamento e comutação em linhas de produção.
• Controle de acesso e fechaduras eletrônicas.
• Sistemas automotivos: mecanismos de bloqueio, atuadores de combustível e transmissão.
• Equipamentos médicos: bombas de infusão, mecanismos de diagnóstico que requerem movimento linear preciso.
• Equipamentos de escritório: impressoras, copiadoras, máquinas de venda.

Prós e contras

• Prós: pequena pegada, instalação simples, curso/força ajustáveis, baixa manutenção e longa vida útil se operado dentro do ciclo recomendado.
• Contras: energização contínua gera aquecimento e pode reduzir vida útil da bobina; a força diminui em cursos longos; possível interferência EMI próximo a eletrônicos sensíveis.

Manutenção e solução de problemas
Se não ativar, verifique a alimentação e a continuidade da bobina. Monitorize o ciclo de trabalho para evitar sobreaquecimento. Inspecione por sujidade, corrosão ou desalinhamento se o movimento estiver lento ou preso. Limpeza periódica, montagem correta e respeito às especificações aumentam a vida útil.

Orientações para seleção

• Selecione a tensão compatível com seu sistema (6/12/24 V DC comuns).
• Determine força e curso necessários; a força diminui com o aumento do curso.
• Cumpra as especificações de duty cycle ou escolha variantes para operação contínua quando necessário.
• Considere versões seladas/alta temperatura para ambientes severos e confirme conectores e comprimento de cabo antes do pedido.
