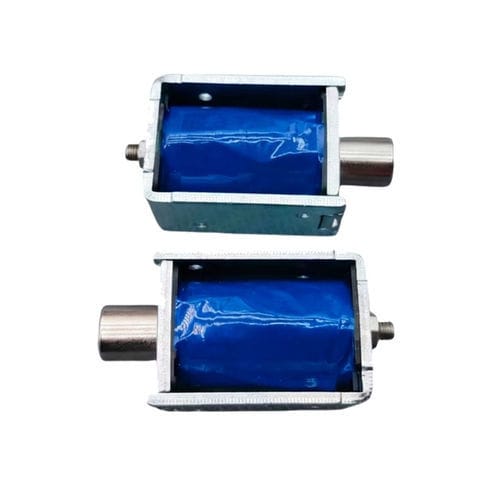

Eletroímã linear WL1037

de travamentode manutenção automáticasob medida

Resumo do produto
O solenóide DC de retenção WL1037 é um atuador eletromagnético bistável que utiliza ímãs permanentes internos para manter a posição do eixo sem alimentação contínua. Alterna entre duas posições estáveis (estendida e retraída) através de pulsos DC curtos e consome energia apenas durante as transições.

Principais características

• Operação bistável (latching): mantém a posição sem corrente de retenção.
• Acionamento por pulsos: ativação por pulsos curtos (milissegundos).
• Nenhuma corrente contínua quando travado.
• Modelo push-pull com dimensões compactas.
• Tensões disponíveis: 3 V, 5 V, 12 V, 24 V, 48 V DC (WL1037 nominal 24 V).
• Cursos típicos 2–15 mm; WL1037 padrão 10 mm (personalizável).
• Força de retenção e duty dependem do modelo; exemplo WL1037: 2,6 N.
• Opções de montagem: parafuso, suporte ou fixações personalizadas; invólucro: aberto/tubular/fechado (opções IP).

Ficha técnica (campos principais)

• Brand: Weilong Technology
• Modelo: WL1037
• Tensão nominal: DC 24,0 V
• Potência nominal: 12,3 W
• Modo de trabalho: Push-Pull
• Força de retenção: 2,6 N
• Curso: 10 mm (personalizável)
• Tempo de reset: 0,2 s
• Vida útil: 500.000 ciclos
• Material: superior magnet iron
• Comprimento do fio: 200 mm
• Estilo de instalação: montagem por parafuso
• Classe de isolamento: B
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de serviço: acionamento por pulsos (recomendado típico 1–10%)
• Certificações: CE, RoHS, ISO9001
• Garantia: 1 ano
• MOQ: 1000 pcs
• Capacidade de fornecimento: 5000 pcs/semana
• Prazo de entrega: 30 dias (Shenzhen)

Mecanismo
O WL1037 combina o campo gerado pela bobina com um ímã permanente. Um pulso DC curto vence o ímã para mover o êmbolo; uma vez na posição, o ímã permanente fecha o caminho de fluxo magnético e mantém o êmbolo sem corrente na bobina. Inverter a polaridade (bobina única) ou energizar a bobina oposta (bobina dupla) libera o travamento. Tempos de transição são tipicamente em milissegundos.

Push-Pull vs Latching (diferenças conceptuais)

• Push-Pull: exige alimentação contínua para manter a posição; maior geração de calor em contínuo.
• Latching DC: usa pulsos curtos e ímã permanente para manter a posição sem alimentação contínua; requer controlo bipolar para projeto de bobina única ou sinal dedicado para bobina dupla.

Operação e comportamento térmico
Pulso 1 para set (travar); Pulso 2 ou inversão de polaridade para reset (destravar). Pulsos curtos limitam a produção de calor. Excitação contínua aumenta a tensão térmica e pode reduzir a vida útil; siga os tempos de pulso e duty cycle recomendados.

Aplicações típicas

• Fechaduras inteligentes, linguetas eletrônicas, fechaduras de armários
• Equipamentos alimentados por bateria (medidores inteligentes, válvulas remotas)
• Máquinas de venda e validadoras
• Interruptores de desconexão de bateria, contatores de pack, travões de estacionamento elétricos
• Dispositivos médicos portáteis que exigem baixo consumo em repouso
• Automação industrial: comportas, direcionadores, válvulas piloto
• Dispositivos agrícolas e solares (portões, temporizadores)

Vantagens e desvantagens

• Vantagens: corrente de retenção desprezível quando travado, baixa geração de calor em repouso, retenção de posição em falha de energia, forma compacta.
• Desvantagens: requer controlo de pulsos bipolar (ou bobina dupla), não é intrinsecamente seguro em caso de perda de energia sem dispositivo adicional, sensível à energia e duração do pulso, possível necessidade de sensores de posição.

Resolução de problemas (resumo)

• Segurança: desligue a alimentação antes da inspeção e verifique danos visíveis ou detritos.
• Elétrico: verifique tensão de alimentação, amplitude e duração do pulso, meça resistência da bobina, verifique fusíveis e fiação.
• Controlo: confirme polaridade, temporização dos pulsos e capacidade do driver (H-bridge ou driver de bobina dupla).
• Mecânico: inspecione o alojamento do êmbolo, remova rebarbas, aplique lubrificação seca se especificado, verifique travamento.
• Específico ao latching: verifique força do ímã, folga de ar e energia de set/reset.

Dicas de seleção e encomenda

• Especifique curso e força de retenção conforme a carga real; consulte dados força vs curso.
• Assegure compatibilidade da tensão com a fonte de energia e a capacidade de fornecer a corrente de pulso requerida (ex.: 1,5 A a 12 V para ~80 ms).
• Escolha bobina única ou dupla conforme o driver disponível.
• Considere o ambiente (temperatura, classificação IP, corrosão) e selecione o invólucro adequado.
• Adicione detecção de posição (fim-de-curso ou sensor Hall) se o controlador precisar validar o estado após falha.
• Verifique dimensões de montagem e tolerâncias antes da integração.
• Para encomendas: contacte Weilong Technology para prazos, amostras, MOQ e certificados.
