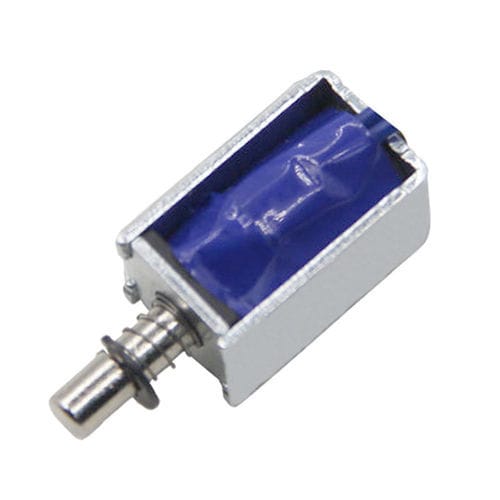

Eletroímã linear WL0420

de travamentocompactoopen frame

Visão geral do produto
O atuador eletromagnético push-pull WL0420 é um atuador linear concebido para instalações compactas. Alimentado em tensão DC, fornece movimento linear bidirecional (push e pull) com curso, montagem e ciclo de trabalho configuráveis para aplicações industriais e integração OEM.

Características

• Estrutura compacta para montagens com espaço limitado
• Resposta rápida e movimento linear repetível em ambas as direções
• Disponível em várias tensões DC e ciclos de trabalho
• Personalizável: comprimento de curso, opções de montagem, saída de força e especificações da bobina
• Materiais: bobina de cobre, estrutura em aço baixo teor de carbono, êmbolo em ferro, haste em aço inoxidável, mola de retorno

Aplicações

• Automação industrial: módulos de triagem, mecanismos de embalagem, subsistemas de atuação
• Sistemas de segurança e bloqueio: fechaduras elétricas, trancas de armário, painéis de acesso
• Máquinas de venda: mecanismos de libertação e bloqueio
• Automóvel: libertação do porta-malas, atuadores de tampa de combustível, atuadores de faróis
• Equipamentos médicos: acionamento de válvulas, elementos de comutação mecânica
• Eletrodomésticos: máquinas de lavar, máquinas de café, impressoras

Personalização e opções

• Opções de tensão: tensões DC comuns (5 V, 12 V, 24 V) e projetos AC personalizados sob pedido
• Parâmetros ajustáveis: curso, força, voltas da bobina, pegada de montagem
• Versões para serviço contínuo requerem gestão térmica e de bobina específica

Vantagens e desvantagens

• Vantagens: construção simples, alta velocidade de resposta, custo-efetivo para produção em série, dimensões compactas
• Desvantagens: geração de calor em operação contínua, diminuição de força com a course, curso limitado em comparação com atuadores motorizados, possível ruído de operação, desempenho magnético afetado por altas temperaturas

Características / especificações técnicas

• Modelo: WL0420
• Tamanho típico: 20,5 × 12 × 11 mm (exemplo)
• Diâmetro do êmbolo: φ4 mm
• Tensão nominal (exemplo): DC 12 V
• Faixa de curso (exemplo): 0–5 mm
• Força (exemplo): 0,2–2 N
• Potência (exemplo): 13 W
• Corrente (exemplo): 1,09 A
• Resistência da bobina (exemplo): 11 Ω
• Vida útil (exemplo): ≥ 1 000 000 ciclos
• Ciclo de trabalho (exemplo): 0,5 s ON, 2 s OFF (serviço intermitente típico)
• Faixas de força comuns: pequeno 1–10 N; médio 10–50 N; pesado 50–200 N+
• Notas: força máxima na posição inicial (fechada); a força diminui com a course; serviço contínuo requer design específico de bobina/gestão térmica
