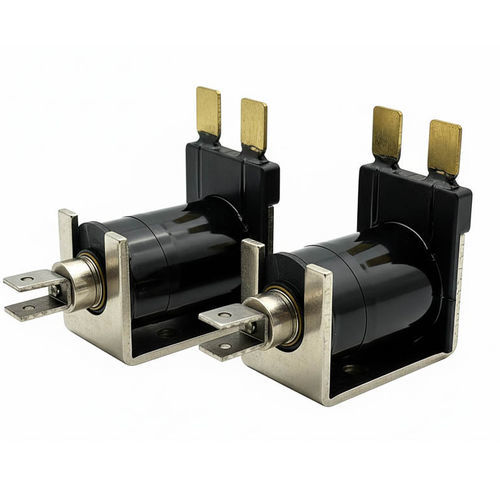

Eletroímã linear WL0829

compactoCAeletromagnético

Visão geral
Um solenoide linear AC converte corrente alternada em movimento linear. O WL0829 foi concebido para automação industrial e máquinas, com bobina de cobre, êmbolo móvel, núcleo fixo de ferro e anel de sombreamento para reduzir vibrações e zumbidos. Disponível em variantes de curso e força para integração em sistemas de controlo e válvulas.

Principais características

• Operação direta em AC (sem retificador)
• Resposta rápida e forte força inicial
• Anel de sombreamento reduz zumbido e vibração
• Disponível com curso de 6–8 mm e várias classificações de força
• Carcaça compacta em aço carbono com revestimento zincado para fácil integração
• Modelos para serviço contínuo ou intermitente

Vantagens

• Instalação simples com montagem por parafuso ajustável
• Solução de atuador económica para válvulas e mecanismos
• Alta vida útil (aprox. 300.000 ciclos)
• Opções de tensão: AC110V ou 208V
• Amplitude de temperatura de trabalho: -10°C a 100°C

Desvantagens

• Nível de ruído maior que alguns solenoides DC se o anel de sombreamento não for ideal
• Geração de calor em operação contínua prolongada
• Controle de posição menos preciso que sistemas DC em malha fechada
• Vibração ou desempenho reduzido com anel de sombreamento ou montagem incorretos

Solução de problemas (Problemas comuns, causas e soluções)

• Solenoide não se move
  • Causas possíveis: sem energia, tensão incorreta, fiação solta/partida, bobina aberta, êmbolo preso
  • Soluções: verificar alimentação AC e tensão, inspecionar fiação, medir resistência da bobina, limpar e lubrificar o êmbolo
• Força fraca ou insuficiente
  • Causas possíveis: tensão baixa/instável, sobreaquecimento da bobina, carga excessiva, grande folga de ar
  • Soluções: garantir tensão nominal correta, melhorar ventilação, selecionar classificação de força adequada, reduzir folga de ar
• Sobreaquecimento
  • Causas possíveis: serviço contínuo além da classificação, má ventilação, alta temperatura ambiente, tensão incorreta
  • Soluções: usar modelo intermitente se necessário, melhorar fluxo de ar, verificar tensão, escolher solenoide com maior classificação de duty
• Ruído ou zumbido
  • Causas possíveis: anel de sombreamento ausente/danificado, montagem solta, incompatibilidade de frequência, peças desgastadas
  • Soluções: inspecionar/reparar anel de sombreamento, apertar fixações, confirmar frequência (50/60 Hz), substituir componentes desgastados
• Resposta lenta
  • Causas possíveis: sujeira/resíduos, mola de retorno fraca, tensão baixa, envelhecimento da bobina
  • Soluções: limpar internos, substituir mola, estabilizar alimentação, substituir solenoide envelhecido
• Êmbolo preso ou não retornando
  • Causas possíveis: ferrugem/contaminação, desalinhamento, mola danificada, carga lateral
  • Soluções: limpar e lubrificar levemente, realinhar montagem, substituir mola, evitar cargas laterais

Aplicações
Adequado para automação industrial (sistemas de triagem, transportadores, máquinas de embalagem), controlo de válvulas (líquidos e gases), mecanismos de distribuição, eletrodomésticos, equipamentos de laboratório e médicos, sistemas de travamento de portas, máquinas têxteis e de impressão. Personalização disponível para curso, força, tensão e montagem.

Tabela de dados técnicos

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

Guia de seleção

• Defina a força de tração/empuxo necessária e inclua margem de segurança de 20–50%
• Escolha o curso adequado à aplicação
• Selecione a tensão AC e frequência corretas (110/208V, 50/60 Hz)
• Verifique o ciclo de trabalho para evitar sobreaquecimento
• Considere o tempo de resposta para requisitos de comutação
• Verifique espaço de montagem e método de instalação
• Avalie o ambiente de operação (temperatura, humidade, poeira) e restrições de ruído
• Especifique personalizações (curso, força, suportes) ao encomendar

Perguntas frequentes

• O que é um solenoide linear AC? — Um dispositivo eletromecânico que converte energia AC em movimento linear através de bobina, núcleo e êmbolo.
• O que faz um solenoide linear AC? — Fornece atuação linear para válvulas, trancas e mecanismos; o anel de sombreamento reduz o zumbido.
• Os solenoides AC podem funcionar continuamente? — Sim, se classificados para 100% de duty; caso contrário, escolha modelos intermitentes para evitar sobreaquecimento.
• O que é um anel de sombreamento? — Um anel de cobre que cria fluxo magnético fora de fase para reduzir vibrações e zumbidos.

Nota
Imagens adicionais do produto, PDF de especificações e vídeo disponíveis. Opções de personalização: curso, força, tensão e montagem.

Especificações técnicas

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
