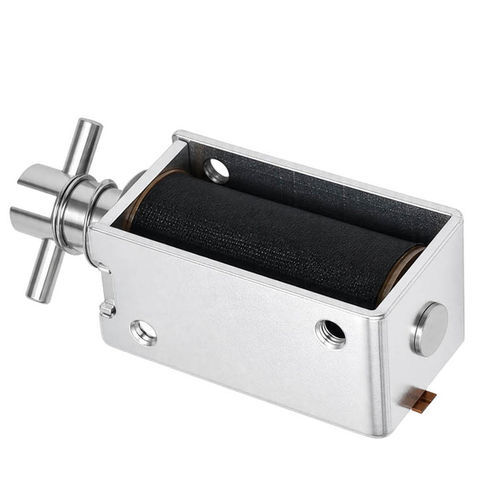

Eletroímã linear WL0729

livre de manutençãocompactoCD

Visão geral
Atuador solenóide linear push-pull compacto projetado para fornecer movimento linear bidirecional controlado em automação industrial e sistemas eletromecânicos. A alimentação da bobina interna gera um campo magnético que desloca o êmbolo axialmente para produzir força de empurrar ou puxar.

Principais benefícios

• Movimento linear direto para operações rápidas e repetíveis
• Pequeno porte para integração em espaços reduzidos
• Opções de tensão, curso e montagem para adequação à aplicação
• Projeto de baixa manutenção, adequado para ambientes de alto ciclo quando especificado corretamente

Como funciona
O atuador inclui uma bobina envolvendo um êmbolo móvel de ferro. Quando energizada, a bobina cria um campo eletromagnético que atrai ou repele o êmbolo para produzir deslocamento linear. Sequência típica:

• Corrente alimenta a bobina
• Campo magnético é gerado
• Êmbolo move-se axialmente (empurra ou puxa)
• Saída mecânica aciona válvula, trava ou interruptor
• Mecanismo de retorno (normalmente mola) ou remoção da alimentação traz o êmbolo de volta

Características principais

• Operação push-pull com cursos selecionáveis (1–7 mm)
• Ampla faixa de tensão (DC 3–48V) e variantes de potência (10–20 W)
• Carcaça em aço carbono com revestimento zincado para proteção mecânica
• Configurações opcionais: retorno por mola, variantes para alto ciclo, redução de ruído e montagem ajustável
• Classe de isolamento F e teste Hi-Pot (AC 600V 2s)

Aplicações

• Automação de fábrica: garras, alimentadores, posicionamento e comutação rápida
• Automotivo: fechaduras, dispositivos de combustível, intertravamentos de segurança
• Equipamentos médicos: bombas, equipamentos de diagnóstico, mecanismos de ajuste
• Sistemas de segurança e controle de acesso: fechaduras eletrônicas, portas automáticas
• Outros: máquinas de venda automática, robótica, HVAC, equipamentos agrícolas e de laboratório

Ficha técnica (resumo)

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Resolução de problemas / Manutenção

• Atuador não se move: verifique tensão de alimentação, fiação e continuidade da bobina; substitua se a bobina estiver danificada
• Força fraca: verifique a tensão correta, seleção do atuador e carga mecânica
• Sobreaquecimento: confirme ciclo de serviço e tensão; forneça refrigeração ou modelo de maior ciclo
• Movimento lento ou irregular: inspecione atrito, molas quebradas ou corrente insuficiente
• Ruído: verifique aperto de fixações, alinhamento e impactos mecânicos
• Redução da vida útil: proteger contra sobrecargas e contaminantes e garantir instalação correta
