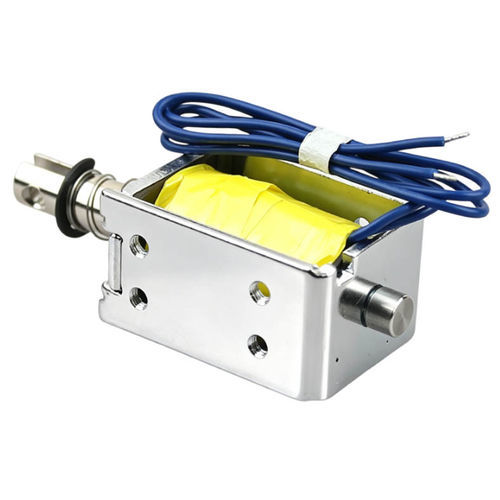

Eletroímã linear WL0837

miniaturatubularcompacto

Visão geral
Um solenoide mini push-pull é um atuador eletromagnético que converte energia elétrica em movimento linear ao gerar um campo magnético numa bobina de cobre. Alterando a direção da corrente, o campo magnético produz ação de empurrar ou puxar no núcleo de aço. Esses dispositivos DC compactos oferecem resposta rápida e são adequados para integração em equipamentos OEM e espaços confinados.

Principais características

• Design compacto e leve para instalação em espaços limitados
• Resposta rápida e alta repetibilidade para movimentos lineares precisos de empurrar e puxar
• Geração eficiente de força com consumo de energia relativamente baixo
• Construção robusta com bobina de cobre, êmbolo de precisão e carcaça durável
• Disponível em várias tensões DC (3V, 5V, 6V, 12V, 24V) com comprimentos de curso e estilos de montagem personalizáveis
• Operação silenciosa adequada para equipamentos sensíveis

Visão do produto (solenoide push-pull DC)
A construção típica inclui bobina de cobre, carcaça, êmbolo, mola e eixo de saída. Quando energizada, a bobina cria um campo magnético que move o êmbolo para produzir empurrar ou puxar; quando sem energia, uma mola interna retorna o êmbolo à posição inicial. As configurações incluem tipos abertos, tubulares, latching ou personalizados. Tensões comuns: DC 3V, 6V, 12V e 24V. Curso e força são selecionados conforme os requisitos da aplicação.

Aplicações

• Automação industrial (acionamento de válvulas, separação de peças, posicionamento)
• Trancas inteligentes e sistemas de controle de acesso
• Máquinas de venda automática (mecanismos de dispensação e retorno de moedas)
• Equipamentos médicos (instrumentos de teste, dispensação de líquidos, equipamentos de diagnóstico)
• Equipamentos de escritório (impressoras, scanners – alimentação de papel)
• Componentes automotivos (travamento da tampa de combustível, travamento de transmissão, ajuste de assento)

Vantagens

• Operação compacta e rápida com instalação simples
• Design confiável com baixa manutenção
• Econômico em energia comparado a atuadores maiores e facilmente personalizável para OEM
• Boa repetibilidade e longa vida útil em condições recomendadas

Desvantagens

• Curso limitado e força moderada em comparação com atuadores maiores
• Operação contínua pode gerar calor; considerar ciclo de trabalho e gestão térmica
• A força diminui com o aumento do curso; voltagem incorreta ou sobrecarga reduzem a vida útil
• Requer proteção contra umidade e poeira em ambientes severos

Solução de problemas - Problemas comuns e remédios

• Solenoide não funciona: verificar tensão de alimentação, fiação e resistência da bobina
• Força de empurrar/puxar fraca: verificar tensão, reduzir o curso se possível, remover interferências magnéticas ou obstruções
• Aquecimento excessivo: reduzir o ciclo de trabalho, melhorar dissipação de calor, verificar tensão e carga
• Ruído durante operação: inspecionar fixações soltas ou desgaste interno
• Resposta lenta: verificar fonte de alimentação, condição da mola, limpar/lubrificar o mecanismo e remover corpos estranhos
• Corrosão: usar materiais resistentes à corrosão ou revestimentos protetores em ambientes úmidos

Ficha técnica (valores técnicos selecionados)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Especificações técnicas

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
