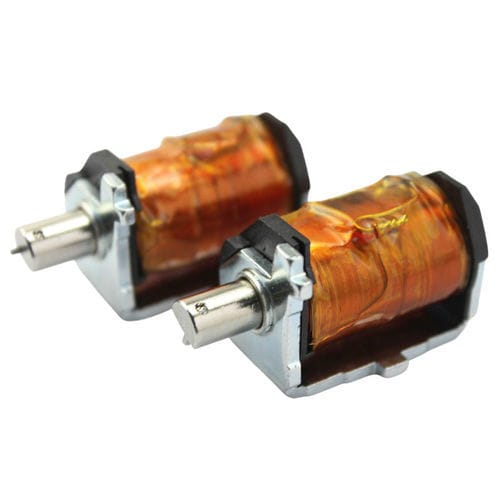

Eletroímã linear WL0838

compactoopen frame24 V

Visão geral do produto
O solenoide em C WL0838 é um atuador eletromagnético compacto em estrutura aberta, projetado para converter energia elétrica em movimento linear preciso com resposta rápida e força de saída confiável. É otimizado para instalações com espaço reduzido e oferece instalação fácil, boa dissipação de calor e opções configuráveis (tensão, curso, força).

Usos e aplicações principais

• Máquinas de venda automática (mecanismos de dispensação e travamento)
• Fechaduras inteligentes e sistemas de travamento eletrônico / controlo de acesso
• Dispositivos médicos e sistemas de controlo fluidos (diagnóstico e controlo de precisão)
• Automação industrial: válvulas, interruptores, atuadores, controlo de equipamentos industriais
• Máquinas de embalamento, sistemas de impressão, maquinaria têxtil
• Máquinas de moedas, quiosques, equipamento de escritório e outros dispositivos compactos

Características e benefícios

• Design em quadro C aberto para instalação compacta e melhor refrigeração
• Resposta rápida e movimento linear preciso devido ao mecanismo pistão-bobina
• Curso, tensão (opções AC/DC) e força de saída configuráveis
• Rentável e fácil de fabricar, manter e montar
• Adequado para ciclos de serviço intermitentes e, dependendo da variante, ciclos contínuos

Vantagens

• Design compacto para espaços apertados
• Produção e aprovisionamento com custo eficaz
• Tempo de reação rápido adequado para automação
• Instalação e manutenção fáceis devido à estrutura de quadro aberto
• Melhor dissipação de calor comparado com tipos de quadro fechado
• Opções personalizáveis (tensão, curso, força, montagem)

Desvantagens

• Eficiência magnética inferior em comparação com quadros fechados (vazamento de fluxo)
• Força máxima inferior — não ideal para tarefas de grande esforço
• Peças internas expostas tornam-no mais sensível a ambientes agressivos (poeira, humidade) a menos que protegido
• Maior ruído acústico e vibração em altas frequências de comutação
• Durabilidade potencialmente reduzida e vida útil mais curta em operação contínua pesada

Resolução de problemas e manutenção (resumo)

• Não funciona: verificar alimentação, compatibilidade de tensão, resistência da bobina e fiação; substituir bobina queimada
• Força insuficiente: verificar tensão de alimentação, reduzir carga ou selecionar solenoide de maior força, verificar alinhamento
• Sobreaquecimento: confirmar ciclo de serviço, verificar estabilidade da alimentação, melhorar ventilação ou selecionar peça de maior potência
• Resposta atrasada: limpar contaminantes, verificar/substituir mola de retorno, garantir alimentação estável
• Ruído/vibração: verificar montagem, substituir molas/agulhas gastas, preferir variantes DC para reduzir ruído
• Haste travada: remover contaminantes, substituir molas de retorno fracas, considerar desmagnetização ou espaçadores não magnéticos
• Movimento errático: inspecionar fiação e isolamento da bobina, verificar estabilidade de alimentação e proteções térmicas

Notas sobre seleção
Ao selecionar o WL0838 ou solenoides em C semelhantes, confirme a tensão requerida (AC vs DC), comprimento de curso, ciclo de serviço (intermitente vs contínuo), força de saída e necessidades de proteção ambiental. Alinhamento adequado, montagem e ventilação aumentam o desempenho e a vida útil.

Especificações técnicas

• Marca: Weilong Technology
• Número do modelo: WL 0838
• Tensão nominal (V): DC 12 ou 24 V
• Potência nominal (W): 10.28 W
• Modo de trabalho / Vida útil: 100.000 ciclos
• Força de retenção: 400 Gf a uma distância de curso de 5 mm
• Curso (mm): 3-5 mm
• Tempo de reinicialização (s): 1 s
• Vida útil de serviço: 300.000 vezes
• Certificação: CE, ROHS, ISO9001
• Material: carcaça em aço carbono com revestimento zincado
• Comprimento do fio (mm): 200
• Estilo de instalação: ambos os lados com três furos de montagem para fácil instalação
• Tolerância dimensional: +/- 0.1 mm
• À prova d'água: Nenhuma
• Classe de isolamento: F (150 °C)
• Teste Hi-Pot: AC 600V 50/60Hz 1 s
• Força de retenção sem excitação: 0
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de trabalho: 1-100%
• Termos de pagamento (info comercial): TT, ou LC à vista
• Pedido de amostra: Sim
• Garantia: 1 ano
• MOQ: 500 pcs
• Capacidade de fornecimento: 5000 pcs por semana
• Tempo de entrega: 30 dias
• Porto de embarque: Shenzhen
