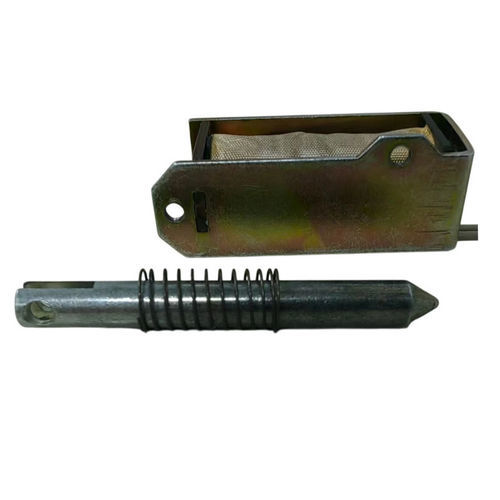

Eletroímã linear WL 0643

open frame24 VCD

Visão geral do produto O WL 0643 é um solenóide de tração tipo armação fabricado pela Weilong Technology. É um atuador eletromagnético linear projetado para gerar força de tração controlada para travamentos, fechos ou ligações mecânicas. O design em estrutura aberta permite resposta rápida e integração simples em equipamentos automatizados e aparelhos industriais ou de escritório.

Aplicações

• Máquinas de venda automática (mecanismos de moedas e notas)
• Sistemas de bloqueio/desbloqueio para portas, armários e cofres
• Automação de escritório (impressoras, copiadoras, caixas eletrônicos)
• Dispositivos médicos e equipamentos de diagnóstico
• Máquinas industriais (classificação, ligações acionadas, sistemas de controle)

Como funciona Quando corrente contínua passa pela bobina, gera-se um campo magnético que puxa o êmbolo (armadura) para dentro da bobina, produzindo movimento linear de tração. Uma mola de retorno (interna ou externa) retorna o êmbolo quando a alimentação é removida. Curso, força de tração e ciclo de operação podem ser configurados conforme a aplicação.

Especificações técnicas

• Marca: Weilong Technology
• Modelo: WL 0643
• Tensão nominal: DC 12 V ou 24 V
• Potência nominal: 4–8 W
• Modo de trabalho: tipo tração
• Força de tração: 0,5–1 N
• Curso: 3–6 mm (personalizável)
• Ciclo de operação: 1 s ON, 3 s OFF
• Vida útil: ≈200.000 ciclos
• Certificações: CE, RoHS, ISO9001
• Material: aço carbono magnético
• Comprimento do fio: 200 mm
• Estilo de instalação: montagem lateral por parafuso (M3 × 8 mm profundidade da rosca)
• Tolerância dimensional: ±0,1 mm
• À prova d'água: não
• Classe de isolamento: B
• Teste hi-pot: AC 600 V 50/60 Hz 2 s
• Força de retenção sem excitação: 0 N
• Temperatura de trabalho: -10 °C a 100 °C
• Faixa de duty cycle: 1–100%
• Profundidade da rosca: M3 × 8 mm
• Termos de pagamento: TT ou LC à vista
• Pedido de amostra: disponível (10–15 dias)
• Garantia do produto: 1 ano
• MOQ: 500 pcs; Capacidade de fornecimento: 2000 pcs/semana; Prazo de entrega: ~30 dias; Porto: Shenzhen Yantian

FAQ / Observações

• O que é um solenóide do tipo tração? Um atuador eletromecânico que puxa o êmbolo para dentro da bobina quando energizado para gerar força de tração controlada.
• Tração vs empurrar: o tipo tração puxa o êmbolo para dentro; o tipo empurrar o impulsiona para fora. Alguns mecanismos usam alavancas para obter ambas as ações.
• Fatores de desempenho chave: tensão/corrente nominal, comprimento do curso, duty cycle, força de tração/retensão e faixa de temperatura de operação.
• Considerações de duty: modelos padrão são projetados para operação intermitente para evitar superaquecimento; variantes de serviço contínuo exigem especificações térmicas diferentes.
