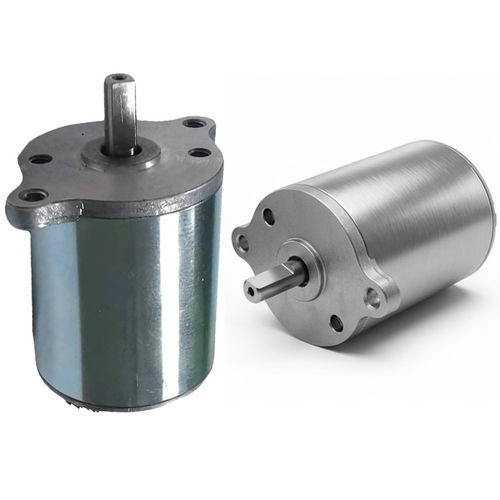

Eletroímã de retenção WL0432

rotativode travamentopara seleção

Visão geral do produto
O solenóide rotativo WL0432 Weilong é um atuador eletromecânico que converte entrada elétrica em deslocamento angular preciso (pré-ajustado até 90°). Gera movimento rotativo controlado através do campo magnético da bobina e um mecanismo de retorno (mola ou inversão de polaridade) para posicionamento confiável em aplicações industriais.

Principais características

• Saída angular compacta com resposta rápida, adequada para automação e sistemas de travamento.
• Torque estável e alta repetibilidade para indexação e posicionamento preciso.
• Opções de tensão múltiplas (DC 12V / 18V / 24V) e variantes de potência/torque.
• Configurações padrão com mola de retorno automática e opções configuráveis de eixo/montagem.
• Construção simples e reparável que assegura longa vida útil e baixa manutenção.

Estrutura e operação
O WL0432 inclui bobina, estator, rotor (armadura), eixo e mola de retorno. Energizar a bobina gera um campo magnético que faz girar o rotor até o ângulo pré-definido (comum: 25°, 45°, 60° ou 90°). Existem variantes AC ou DC e diferentes opções de montagem/eixo conforme as necessidades da aplicação.

Aplicações
Adequado para automação industrial (classificação, indexação, posicionamento de peças), dispositivos de travamento e segurança, atuadores HVAC, equipamentos de escritório (impressoras/copistas), subsistemas automotivos, portas eletrônicas e alguns dispositivos médicos que exigem movimento angular compacto e repetível.

Vantagens e desvantagens

• Vantagens: movimento angular preciso e repetível sem mecanismos complexos, dimensões reduzidas, atuação rápida e baixa manutenção.
• Desvantagens: limitado a ângulos pré-definidos (normalmente até 90°), torque limitado para cargas muito pesadas, possível aquecimento em uso contínuo e pode requerer molas de retorno ou eletrônica de controle.

Solução de problemas (destaques)

• Não gira: verificar fonte de alimentação, tensão nominal, resistência da bobina e conexões.
• Giro fraco/incompleto: verificar tensão/corrente, reduzir sobrecarga mecânica e inspecionar por contaminação ou desgaste.
• Resposta lenta: confirmar estabilidade da alimentação, ciclo de trabalho, refrigeração e eletrônica de acionamento adequada.
• Aquecimento excessivo: verificar conformidade do ciclo de trabalho, tensão correta e dissipação de calor.
• Não retorna à neutra: inspecionar/substituir mola de retorno, remover obstruções e verificar alinhamento.
• Ruído/vibração: verificar fixações, alinhamento do eixo e desgaste interno.

Ficha técnica (dados principais)
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

Especificações técnicas

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
