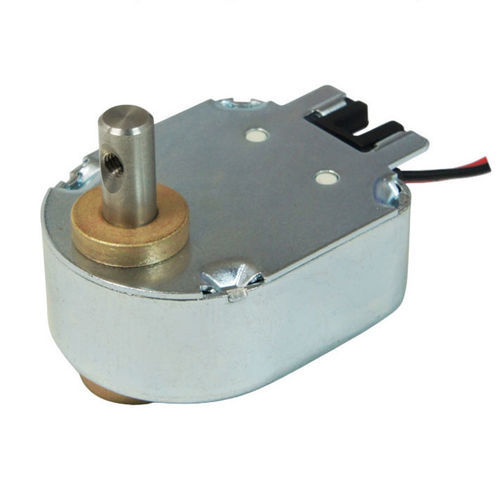

Eletroímã de retenção WL0616

rotativode manutenção automáticaminiatura

Visão geral
O solenoide rotativo bistável é um atuador eletromagnético que rota entre duas posições estáveis. Requer energia apenas para alterar o estado; após a comutação o rotor permanece travado sem corrente contínua, permitindo baixo consumo e menor aquecimento — adequado para sistemas a bateria e aplicações sensíveis à energia.

Como funciona
A bobina recebe um pulso ou um pulso com inversão de polaridade para mover o rotor/armadura interno até um ângulo pré-definido (opções comuns: 20°, 25°, 30°, 45°, 60°, 90°). Um íman permanente ou mecanismo de travamento mantém o rotor após o pulso. Tempos de comutação típicos variam entre 10–50 ms, com variantes de alto desempenho abaixo de 10 ms.

Principais características e benefícios

• Baixo consumo de energia: apenas um pulso curto é necessário para comutar; sem corrente contínua para manter a posição.
• Menor aquecimento comparado a atuadores rotativos de corrente contínua.
• Alta fiabilidade e longa vida útil (vida mecânica/eléctrica típica ≥1 000 000 ciclos).
• Resposta rápida adequada para aplicações de comutação de alta velocidade.
• Tamanho compacto e estrutura eletromagnética simples com poucas peças móveis.
• Funcionamento silencioso e força de retenção estável quando travado.

Aplicações comuns

• Contadoras de notas e máquinas de classificação de moedas (portas desviadoras, aletas).
• Máquinas de venda automática e dispensadores (mecanismos de liberação/travamento).
• Fechaduras inteligentes e sistemas de trancamento de segurança.
• Automação industrial: mecanismos de comutação, dispositivos de posicionamento, efetores finais de robôs.
• Dispositivos médicos: selecionadores de amostras, atuadores de válvulas, componentes de comutação ótica.
• Máquinas de bilhetes, máquinas de jogo, módulos de câmara e equipamento de comutação de precisão.

Vantagens

• Economia de energia devido à operação por pulsos e travamento magnético/mecânico.
• Memória de posição: mantém o último estado sem energia.
• Baixa dissipação térmica graças à breve energização da bobina.
• Alta velocidade de comutação e reduzido espaço ocupado.
• Adequado para sistemas alimentados por bateria e dispositivos embebidos.

Limitações / Desvantagens

• Faixa de rotação limitada em comparação com motores rotativos contínuos (apenas ângulos fixos).
• Menor torque contínuo que motores ou atuadores com redutores; não adequado para rotação contínua de alto torque.
• Normalmente apenas duas posições predefinidas; não adequado para controlo contínuo multi-posições sem mecanismos adicionais.
• Requer circuito de controlo por pulsos capaz de fornecer a forma de pulso e inversão de polaridade corretas.
• Desgaste mecânico em molas ou batentes pode ocorrer ao longo de vida muito longa; desempenho depende da estabilidade de tensão e condições de operação.

Resumo da ficha técnica e notas de utilização
Para o WL0616, os parâmetros chave de seleção incluem ângulo de rotação, torque de saída, tensão da bobina e capacidade de acionamento por pulso. Considere tempo de resposta, ciclo de trabalho e restrições de montagem ao integrar em contadoras, dispensadores, fechaduras ou instrumentos médicos.

Especificações técnicas

• Modelo: WL0616
• Dimensões do produto (típicas): 39 × 32 × 16 mm
• Ângulo de rotação (exemplo): 20° (opções: 20°, 25°, 30°, 45°, 60°, 90°)
• Torque de arranque: ≥2 N·cm
• Tensão nominal da bobina (exemplo): 24 V DC
• Potência (pulso, exemplo): 28,8 W
• Corrente (a 24 V exemplo): 1,2 A
• Resistência da bobina (exemplo): 20 Ω
• Vida útil (mecânica/eléctrica): ≥1 000 000 ciclos (típico)
• Ciclo de trabalho típico (exemplo): 0,03 s ON, 0,12 s OFF
• Tempo de comutação típico: 10–50 ms (variantes de alto desempenho <10 ms)
• Intervalos típicos de torque: pequenas comportas 0,05–0,2 Nm, médias 0,2–0,5 Nm, desviadores mais pesados até ~0,5–1,0 Nm
• Método de acionamento: acionamento por pulso com inversão de polaridade ou forma de pulso especificada; requer eletrónica de acionamento adequada
• Parâmetros chave de seleção: ângulo de rotação, torque de saída, tempo de resposta, tensão da bobina, ciclo de serviço, dimensões de montagem e condições ambientais
