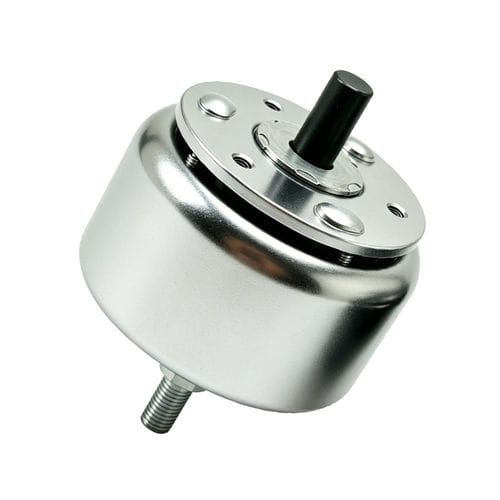

Eletroímã rotativo WL700

de alto desempenhocompactode bloqueio magnético

Visão geral do produto
O solenoide rotativo compacto de alto torque (WL700) é um atuador eletromecânico que converte energia elétrica em movimento angular controlado. Fornece ângulos de rotação definidos (normalmente 25°–95°) com alta repetibilidade ao traduzir força magnética axial em torque através de mecanismos internos como mancais de esferas ou quadros em espiral de planos inclinados. Usos industriais típicos incluem atuação angular binária para válvulas, mesas indexadoras, mecanismos de travamento e comportas de automação.

Principais características

• Alto torque em relação ao tamanho, possibilitando força rotacional significativa em espaços confinados.
• Ângulos de rotação predefinidos (comuns: 25°, 35°, 45°, 65°, 90°) com precisão e repetibilidade.
• Projeto interno com mancais ou roletes para minimizar atrito e estender a vida útil.
• Disponível em versões retorno por mola ou travamento; rotação bidirecional sob pedido.
• Baixo consumo médio quando operado em modo pulsado; suporta pulsos curtos de alto torque.
• Resposta rápida (tipicamente 10–50 ms dependendo da carga).
• Múltiplas opções de tensão (DC 12V / 18V / 24V) e ciclos de trabalho selecionáveis (intermitente a contínuo).

Ficha técnica

• Brand: Weilong Technology
• Modelo: WL700
• Tensões nominais: DC 12V, 18V ou 24V
• Potência nominal: 100–150 W
• Cursa de rotação: 25°–90° (dependendo do modelo)
• Torque de retenção: ~0,17–0,72 N·m (dependendo do modelo)
• Cursa axial: 1–3 mm ou personalizável
• Tempo de resposta: < 30 ms (típico)
• Vida útil: ~500.000 ciclos (típico; maior em versões com mancais)
• Material: carcaça em aço carbono
• Comprimento do cabo: 200 mm (padrão)
• Montagem: parafuso (opções flanges / pinos disponíveis)
• Tolerância dimensional: ±0,1 mm
• Classe de isolamento: B
• Temperatura de operação: -10°C a 100°C (opções possíveis)
• Ciclo de serviço: 1–100% dependendo do modelo e refrigeração
• Certificações: CE, RoHS, ISO9001
• Proteção contra água: nenhuma padrão (opções disponíveis)
• Garantia: 1 ano
• MOQ: 1000 pcs (padrão)
• Capacidade de fornecimento: exemplo 500 pcs/semana
• Prazo de entrega: típico 30 dias

Aplicações

• Automotivo: válvulas de corte de combustível, travas de porta, wastegates de turbo, válvulas de transmissão.
• Automação industrial: desviadores, mesas indexadoras, mecanismos de fixação/liberação, comportas de triagem.
• Dispositivos médicos: acionamento de válvulas em diálise, mecanismos de liberação de instrumentos.
• Aeroespacial: liberação de carga útil, controle de fluxo de ar, interruptores safe‑arm.
• Equipamentos de escritório e consumo: desviadores de caminho de papel, mecanismos de máquinas de venda automática, fechaduras inteligentes.
• Agricultura & hidráulica: placas de dosagem de sementes, acionamento de válvulas.
• Robótica: acionamento de garras, mecanismos compactos de troca de ferramenta.

Vantagens

• Alto torque em pequeno volume comparado a solenoides lineares ou pequenos motores.
• Controle simples (interruptor, relé ou driver básico) sem necessidade de encoders em muitas aplicações binárias.
• Ação rápida e construção robusta com poucas peças móveis.
• Modelos com retorno por mola não requerem alimentação para manter posição; variantes com travamento mantêm posição sem consumo contínuo.
• Alternativa econômica a motores ou atuadores pneumáticos quando é necessário movimento limitado com alto torque.

Desvantagens

• Ângulo de curso fixo; não adequado para rotação contínua ou ajustável além do curso nominal.
• Operação binária (dois estados) — não adequado para aplicações que exigem posicionamento contínuo amplo.
• Risco de superaquecimento em uso contínuo inadequado; operação pulsada recomendada para picos de torque.
• Possível clique audível em alguns modos de operação.
• Perfil de torque pode diminuir no final do curso.

Resolução de problemas — pontos-chave

• Sem rotação: verificar tensão de alimentação, continuidade da bobina, fiação e sinais do controlador.
• Torque insuficiente: verificar estabilidade de tensão, ciclo de trabalho, refrigeração e se a carga excede o torque nominal.
• Ruído excessivo: inspecionar montagem e alinhamento; considerar DC para reduzir vibração por AC.
• Superaquecimento: respeitar limites de ciclo, reduzir tempo ligado, melhorar refrigeração ou escolher modelo para serviço contínuo.
• Ativação lenta: verificar alimentação, estado da bobina, lubrificação e mola de retorno.
• Travamento/falha mecânica: inspecionar obstruções, desalinhamento do eixo ou contaminação.
• Bobina queimada/curto: verificar picos de tensão, isolamento; usar supressão (diodo/varistor) em bobinas DC.

Especificações técnicas

• Brand: Weilong Technology
• Modelo: WL700
• Tensões nominais: DC 12V / 18V / 24V
• Potência nominal: 100–150 W
• Ângulos disponíveis: 25°, 35°, 45°, 65°, 90° (ângulos personalizados possíveis)
• Torque de retenção: ~0,17–0,72 N·m (dependendo do modelo)
• Corsa axial: 1–3 mm (personalizável)
• Tempo de resposta: < 30 ms (típico)
• Vida útil: ~500.000 ciclos (típico)
• Material: carcaça em aço carbono
• Cabo: 200 mm (padrão)
• Montagem: parafuso
• Tolerância: ±0,1 mm
• Classe de isolamento: B
• Temperatura de operação: -10°C a 100°C
• Ciclo de serviço: 1–100% dependendo do modelo
• Certificações: CE, RoHS, ISO9001
