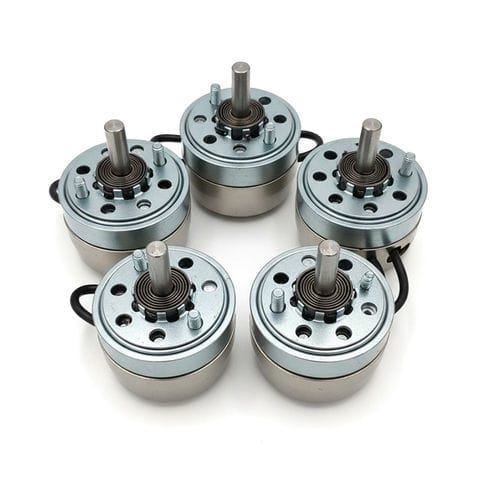

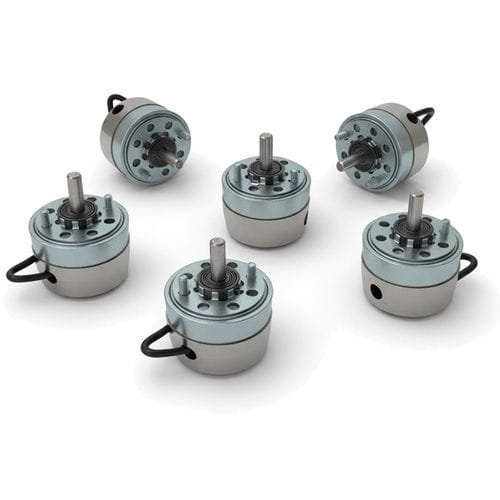

Eletroímã rotativo WL 0623

de travamentopara seleçãolivre de manutenção

Visão geral
O solenóide rotativo WL0623 é um atuador eletromagnético compacto que converte energia elétrica em movimento angular de alta precisão. Seu princípio de funcionamento baseia-se na geração de um campo magnético pela corrente que percorre a bobina, produzindo torque sobre a armadura e girando o eixo do atuador. O uso da força magnética reduz o atrito entre as partes móveis, aumentando a vida útil e reduzindo manutenção.

Funcionamento e controle
É possível ajustar intensidade e frequência da corrente para controlar a velocidade de rotação; aumentar a intensidade aumenta o campo magnético e a velocidade (útil para operações rápidas como triagem) e diminuir a intensidade permite maior controle de movimento (útil em operações que exigem precisão). Atuadores avançados podem incorporar dispositivos de feedback angular para monitoramento e controle refinado do ângulo de rotação.

Principais características

• Converte energia elétrica em movimento angular preciso (ângulos típicos: 25°, 45° ou 90°).
• Resposta dinâmica rápida (tempo de resposta típico entre 15–30 ms).
• Alta repetibilidade e posicionamento confiável sem mecanismos complexos.
• Design compacto e robusto, fácil integração em sistemas com restrição de espaço.
• Operação bidirecional ou com retorno por mola conforme projeto.
• Baixa manutenção devido ao desenho eletromagnético simples.
• Ajustabilidade de tensão, ângulo de curso e ciclo de trabalho para adequação a diferentes aplicações.

Aplicações

• Máquinas de triagem e classificação (alta velocidade e repetibilidade).
• Mecanismos de travamento e fechaduras eletrônicas.
• Atuação de pequenas válvulas (ex.: esferas de um quarto de volta).
• Equipamentos médicos e laboratoriais (quando requisitos de precisão e EMC são atendidos).
• Sistemas robóticos e mecatrônicos para controle de liberação e posicionamento.
• Equipamentos de escritório e automação para acionamento de desviadores, mecanismos "liga/desliga" e similares.

Tabela de especificações (resumo da ficha)
Marcas: Tecnologia Weilong | Número de modelo: WL0623
Tensão nominal (V): CC 12V, 18V ou 24V | Potência nominal (W): 20–50 W
Modelo de trabalho: rotação | Força de retenção (Nm): 0.1 – 0.4 Nm
Ângulo de rotação: de 25 a 45 graus | Dever de trabalho: 10% ou 25% (típico intermitente)
Vida de serviço: 500 mil vezes (tabela) | Certificação: CE, RoHS, ISO9001
Material: carcaça de aço carbono | Comprimento do fio condutor (mm): 200
Instalação: parafuso | Tolerância dimensional: +/- 0.1 mm
À prova d'água: nenhum (sem classificação IP na tabela) | Classe de isolamento: B
Teste de alta potência: AC 600V 50/60Hz 2s | Temperatura de trabalho: -10 °C a 100 °C (tabela) | Ciclo de trabalho: 1–100% (especificações típicas indicam intermitente, padrão 25%)

Características / especificações técnicas

• Modelo: WL0623
• Tensões típicas: 12 V DC ou 24 V DC (também listado 18 V)
• Consumo de energia típico: 15–70 W (valores típicos variados conforme versão)
• Torque / força de retenção: ≈ 0.1–0.4 Nm (0.15–0.4 Nm citado em fichas típicas)
• Ângulo de rotação disponíveIS: 25°, 45° (variações possíveis)
• Tempo de resposta típico: 15–30 ms
• Ciclo de trabalho: operação intermitente típica (p.ex. 10% ou 25%); versões para operação contínua descritas separadamente
• Temperatura de funcionamento: entre -10 °C e +50 °C (especificação típica) ou até 100 °C conforme tabela
• Material da carcaça: aço carbono
• Vida útil esperada: centenas de milhares a milhões de ciclos (500k na tabela; 1–5 milhões em especificações típicas)
• Peso típico: 150–300 g (especificação típica)
• Certificações: CE, RoHS, ISO9001
• Instalação por parafusos; tipo de eixo: D ou plano, diâmetro 4–6 mm
• Garantia e logística: garantia 1 ano; MOQ e capacidade definidas na ficha (ex.: MOQ 1000 pcs, capacidade 5000 unidades/semana, lead time ~30 dias) — informações logísticas extraídas da ficha técnica.
