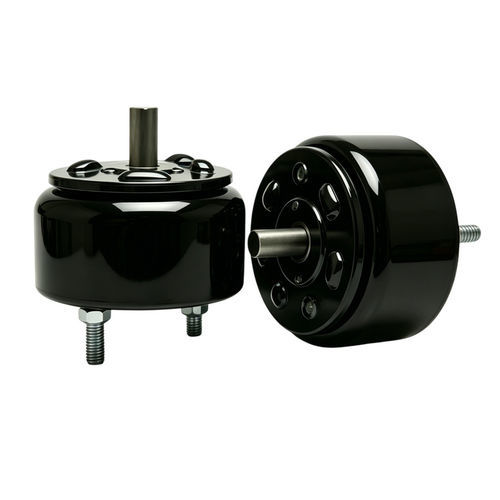

Eletroímã rotativo WL490

para seleçãode alto desempenholivre de manutenção

Visão geral do produto
O solenóide rotativo DC WL490 é um atuador eletromagnético projetado para converter alimentação CC em um movimento rotativo controlado de pequeno ângulo. Fornece indexação angular definida (ângulos típicos: 25°, 30°, 45°, 60°, 90°, alguns tipos até 95°) e é composto por bobina, rotor (armadura) e mecanismo de retorno (mola ou gravidade). Ao aplicar tensão DC, o rotor gira até a posição indexada; ao cortar a alimentação, o mecanismo de retorno restaura a posição inicial.

Principais características

• Resposta rápida e capacidade de comutação elevada.
• Design compacto com bom rácio torque/volume.
• Posicionamento angular preciso e repetível para ângulos predefinidos.
• Compatível com tensões DC comuns (12V, 18V, 24V e outras opções).
• Opções de duty de trabalho desde intermitente até contínuo, dependendo do design do modelo.

Como funciona
A corrente na bobina gera um campo magnético que interage com a geometria do rotor (ranhuras, sulcos helicoidais ou armadura moldada) para produzir o movimento rotativo. Um retorno por mola ou gravidade (ou outro retorno mecânico) reposiciona o rotor quando a alimentação é removida. Alguns projetos utilizam formas de armadura para obter indexação angular muito precisa.

Aplicações
Os solenóides rotativos WL490 são indicados onde se exige indexação rotativa compacta e precisa ou comutação angular rápida: máquinas de triagem e embalagem, atuadores robóticos, fechaduras inteligentes e controlo de acesso, atuadores de ventilação ou fluido em automóveis, reguladores HVAC, instrumentos de diagnóstico e médico, unidades ópticas e de câmara, e automação industrial em geral.

Vantagens e desvantagens

• Vantagens: resposta rápida, tamanho compacto, repetibilidade angular precisa, bom torque face ao volume, baixa manutenção, opções de amortecimento e redução de ruído.
• Desvantagens: ângulos de rotação fixos/predeterminados (sem rotação contínua ilimitada), consumo energético e considerações térmicas aumentados sob cargas elevadas ou operação contínua sem design adequado, necessidade de adaptações para operação intensiva contínua.

Notas práticas importantes

• Tempos de comutação podem ser muito curtos (sub-5 ms possíveis dependendo do tamanho e carga).
• Torque de arranque e torque final podem diferir significativamente — selecione o modelo conforme o perfil de torque da aplicação.
• Opções mecânicas padrão: configurações de eixo, opções de mola de retorno, rosqueamentos métricos ou SAE, tampas contra pó e furos roscados na placa de armadura.
• Estão disponíveis amortecimento viscoso e redução de ruído opcionais para operação mais suave e batentes finais amortecidos.

Dados técnicos (resumo)
Brand: Weilong Technology
Model Number: WL490
Rated Voltage (V): DC 12V, 18V, 24V (outras opções disponíveis)
Rated Power (W): 70–120 W
Work Model: Rotation
Torque Force: 0.031 — 0.042 Nm
Rotating Angle: 25°, 30°, 45°, 60°, 90° (alguns tipos até 95°)
Working Duty: 10%—100% (dependente do modelo)
Service Life: 500,000 cycles (opções de maior durabilidade disponíveis; alguns >1,000,000)
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 300 mm
Install Style: screw mounting
Dimension Tolerance: +/- 0.1 mm
Water-proof: None (standard models)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100% (dependente do modelo)
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS (quantidades de fabrico variáveis)
Supply Ability: 5000 pcs per week
Delivery Time: 30 days (typical)
Port of Loading: Shenzhen

caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model: WL490
• Rated voltage options: DC 12V, 18V, 24V
• Rated power: 70–120 W
• Torque range: approx. 0.031–0.042 Nm (model dependent)
• Rotation angles available: 25°, 30°, 45°, 60°, 90° (some types up to 95°)
• Working duty: selectable from intermittent to continuous depending on design (10%–100%)
• Service life: typically 500k cycles (higher-life options available)
• Housing: carbon steel (standard)
• Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
• Operating temperature range: -10°C to 100°C
• Typical lead length: 300 mm; install style: screw
• Certification examples: CE, RoHS, ISO9001
