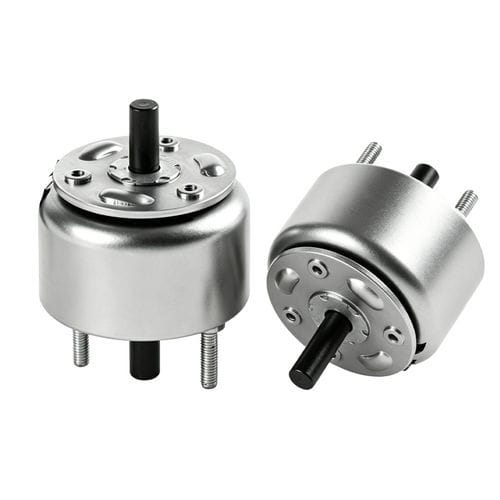

Eletroímã rotativo WL340

de alto desempenholivre de manutençãocompacto

Visão geral do produto
O solenóide rotativo WL340 converte força magnética axial em deslocamento angular limitado e de resposta rápida. Os ângulos típicos variam de 25° a 95°, com opções comuns de 25°, 30°, 45°, 60° e 70°. O mecanismo utiliza uma peça polar moldada e pistas inclinadas (rolamento de esferas ou ranhura helicoidal) para transformar a atração axial em rotação; um retorno interno (normalmente mola) restaura a posição inicial quando a alimentação é desligada.

Principais características

• Movimento rotativo de ângulo limitado (opções típicas: 25°, 30°, 45°, 60°, 70°, 90°).
• Alta densidade de torque em relação ao tamanho; torque dependente do modelo e da tensão de alimentação.
• Projetos unidirecionais ou bidirecionais disponíveis.
• Tempos de atuação muito rápidos (típico 5–50 ms).
• Compatível com tensão DC e algumas tensões AC (ex.: 6V, 12V, 18V, 24V, até 110V quando especificado).
• Baixa corrente de manutenção ou opções de travamento mecânico/magnético para reduzir consumo.
• Ciclos de trabalho de intermitente a quase contínuo conforme o modelo.
• Proteções e opções: invólucros IP40 a IP67, montagem com flange, ângulos de rotação personalizados, bobinas para temperatura estendida.

Como funciona
Quando a bobina é energizada, uma força magnética axial atrai o rotor para o estator. As pistas inclinadas ou a geometria do rolamento convertem o deslocamento axial em rotação controlada até o batente projetado. Ao desenergizar, um mecanismo interno de retorno (geralmente mola) devolve o rotor. Direção de rotação e ângulo final são definidos pela inclinação das pistas e pelo projeto mecânico.

Aplicações
Os solenóides rotativos são usados quando se requer atuação angular limitada, rápida e repetível: obturadores de câmeras e projetores, rodas porta-filtros ópticos, desviadores e comportas em correias transportadoras, mecanismos de venda e dispensação, dispositivos de bloqueio, aberturas HVAC, válvulas e mecanismos em equipamentos médicos, travas e tampas de combustível automotivas, efetores finais e trocadores de ferramenta em robótica, e outras tarefas de automação industrial. Variantes IP67 são adequadas para ambientes úmidos e lavagem.

Vantagens

• Comutação extremamente rápida para aplicações de alto ciclo.
• Formato compacto para projetos com espaço limitado.
• Atuação angular fixa confiável e repetível.
• Alto torque em relação ao tamanho para pequenos deslocamentos angulares.
• Baixa manutenção quando operado dentro das especificações.

Desvantagens

• Curso angular limitado — não adequado para rotação contínua.
• Possível aquecimento em operação contínua, salvo em variantes com travamento.
• Menos precisão no controle de posição/velocidade em comparação com steppers ou servos.
• Desgaste mecânico (rolamentos, molas) se operado fora das especificações.

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL340
• Tensão nominal (V): DC 12V, 18V ou 24V
• Potência nominal (W): 20–90 W
• Modo de trabalho: Rotação
• Torque (Nm): 0.01 — 0.04 N.m (valor segundo ficha técnica)
• Ângulo de rotação: disponível 25°, 45°, 60° ou 70° (dependente do modelo)
• Ciclo de trabalho (ficha): 10%—100% (dependente do modelo; seguir a classificação específica)
• Vida útil (ficha): 500.000 ciclos (consultar ficha para a variante exata)
• Certificações: CE, RoHS, ISO9001
• Material: Carcaça em aço carbono
• Comprimento dos fios: 200 mm
• Estilo de instalação: montagem com parafusos
• Tolerância dimensional: +/- 0.1 mm
• À prova d'água (ficha): Nenhuma (variantes IP67 disponíveis sob solicitação)
• Classe de isolamento: B
• Teste Hi-Pot: AC 600V 50/60Hz 2s
• Força de retenção sem excitação: 0
• Temperatura de trabalho: -10°C a 100°C
• Ciclo de serviço (detalhado): 1–100% (confirmar para a configuração escolhida)
• Termos de pagamento: TT ou LC à vista
• Pedido de amostra: Sim
• Garantia: 1 ano
• MOQ: 1000 PCS
• Capacidade de fornecimento: 5000 pcs por semana
• Tempo de entrega (típico): 30 dias
• Porto de embarque: Shenzhen
