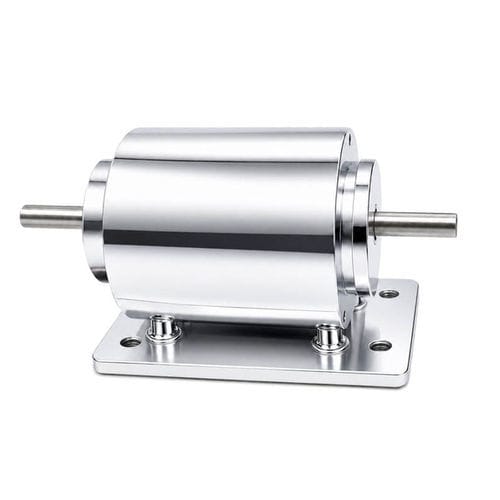

Eletroímã rotativo WL3635

livre de manutençãocompacto24 V

Visão geral do produto
O solenóide rotativo elétrico converte energia elétrica em movimento mecânico rotativo controlado. É composto por bobina de cobre, armadura magnética, eixo de saída, molas de retorno e carcaça. Projetado para rotações curtas e repetitivas, o WL3635 oferece resposta rápida, instalação compacta e baixa manutenção para automação industrial e integrações OEM.

Principais características

• Dimensões compactas para instalação economizadora de espaço
• Resposta rápida e rotação curta repetível e precisa (padrão 25°)
• Múltiplas opções de tensão e torque para integração flexível
• Construção simples, baixa manutenção e alta repetibilidade
• Variantes e personalização OEM para ciclo de trabalho e montagem

Aplicações

• Automação industrial: classificação, embalagem, acionamento de válvulas, end-effectors robóticos
• Automotivo: travas de portas, unidades de controlo de combustível, ajuste de faróis e HVAC
• Sistemas de segurança: fechaduras inteligentes e controlo de acesso
• Equipamentos médicos e de laboratório que exigem actuação rotativa precisa
• Máquinas de venda automática, bombas dosadoras e dispositivos compactos de posicionamento

Ficha técnica (excerto)
Brand: Weilong Technology
Model Number: WL3635
Rated Voltage (V): DC 12V, 18V, or 24V
Rated Power (W): 15–25 W
Work Model: Rotation
Torque Force (Nm): 0.01 — 0.02 N.m
Rotating Angle: 25 degree only
Working Duty: 10%—100%
Service Life: 500 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing
Lead Wire Length (mm): 200
Install Style: screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 80°C
Duty Cycle: 25 %
Payment Term: TT or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Como funciona
Quando corrente passa pela bobina, gera-se um campo magnético que aciona a armadura interna fazendo o eixo de saída girar pelo ângulo pré-definido. Na remoção da alimentação, a mola de retorno reposiciona a armadura e o eixo. A operação típica fornece rotação rápida de ângulo curto com alta repetibilidade sob condições de duty corretas.

Características / especificações técnicas

• Marca: Weilong Technology
• Modelo: WL3635
• Tensões disponíveis: DC 12V, 18V, 24V
• Potência nominal: 15–25 W
• Tipo de rotação: rotação de ângulo curto (padrão 25°)
• Torque: aprox. 0,01–0,02 N·m
• Vida útil: ~500.000 ciclos (dependente da aplicação)
• Carcaça: aço carbono
• Comprimento do fio: 200 mm
• Classe de isolamento: B; Hi-Pot: AC 600V 50/60Hz 2s
• Temperatura de operação: -10°C a 80°C
• Opções de duty: variantes intermitentes e contínuas (verificar projeto da bobina para uso contínuo)
• Exemplo de duty cycle típico: 25%
• Certificações: CE, RoHS, ISO9001
• MOQ / Fornecimento: MOQ 1000 pcs / até 5000 pcs por semana
• Entrega típica: 30 dias; porto de embarque: Shenzhen
