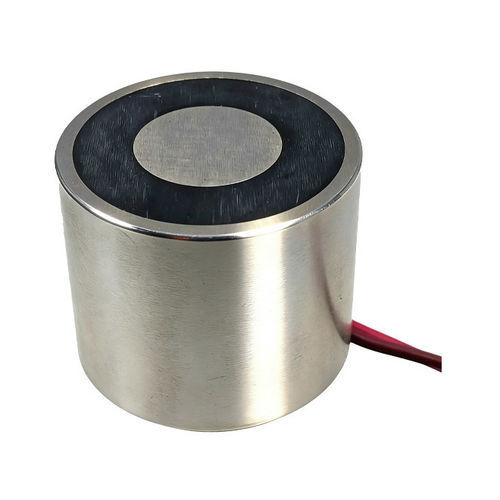

Eletroímã de retenção WL3529

de travamentode manutenção automáticacompacto

Visão geral do produto
O WL3529 é um eletroímã de retenção (bistável) que combina um ímã permanente com uma bobina eletromagnética para manter a posição sem alimentação contínua. Disponível em DC 12V e 24V, mede Ø35×29 mm e fornece força de retenção nominal de 30 kg (≈300 N). Projetado para aplicações embarcadas e de automação que exigem eficiência energética e retenção segura durante falhas de energia.

Principais usos / Aplicações

• Automação industrial e sistemas de controlo inteligente
• Mecanismos de bloqueio e controlo de acesso
• Sistemas alimentados por bateria e distribuição de energia
• Robótica e fabrico inteligente
• Dispositivos médicos, sistemas de transporte, máquinas de venda e controladores embebidos compactos

Benefícios

• Consumo muito baixo: energia necessária apenas durante impulsos de comutação
• Mantém força de retenção com alimentação desligada, melhorando a segurança
• Menor aquecimento da bobina e vida útil prolongada devido à alimentação intermitente
• Design compacto Ø35×29 mm adequado para instalações com espaço limitado
• Comutação rápida e fiável quando acionado com eletrónica de controlo de polaridade adequada

Limitações / Considerações

• Requer circuito de controlo com inversão de polaridade para libertar, aumentando a complexidade do sistema
• Projeto magnético mais complexo do que em eletroímãs não retenção
• Possível custo inicial mais elevado devido a componentes de ímã permanente
• Desempenho sensível ao folga de ar e à planicidade da montagem; sinais de comando incorretos podem impedir a comutação
• Ímãs permanentes podem degradar-se a temperaturas elevadas

Como selecionar um eletroímã de retenção

• Determinar a força de retenção necessária (N): considerar peso, superfície de contacto, factor de segurança (tip. 2–3×) e folga de ar
• Escolher tensão e compatibilidade do driver: opções comuns 12V e 24V DC; garantir que o driver suporte operação por pulsos e inversão de polaridade
• Verificar ciclo de serviço e perfil de comutação: estimar impulsos por hora/dia, duração do pulso (ms) e limites térmicos (ciclo recomendado 10%)
• Confirmar dimensões e montagem: Ø35×29 mm, rosca M5×H19, saída do cabo e tipo de conector
• Avaliar o ambiente: temperatura de operação, humidade, poeira/óleo e nível de proteção necessário
• Validar fiabilidade: vida útil (>500 000 ciclos), classe de isolamento B, ensaio hi-pot AC750V/2s e relatórios de teste
• Pedir personalizações se necessário: faixa de força, tensão, comprimento do cabo, impermeabilização, acabamento e variantes de montagem

FAQ — Respostas selecionadas

• O que é um eletroímã de retenção? — Um atuador magnético bistável que mantém o estado sem corrente contínua usando um ímã permanente e uma bobina de comutação.
• Em que difere de um eletroímã normal? — Eletroímãs normais requerem corrente contínua para manter a retenção; os de retenção a mantêm após desligar a alimentação.
• Requer polaridade inversa para libertar? — Sim, a libertação alcança-se aplicando polaridade/corrente inversa ou com gestão adequada das bobinas.
• Quais as opções de tensão? — Normalmente DC 12V e DC 24V (tensões personalizadas disponíveis).
• É seguro em falhas de energia? — Sim, mantém a força de retenção se a instalação for correta.

Folha de dados do produto (resumo)
Nome do produto: Permanent Electromagnet
Modelo: WL3529 (listado como WL-3529-24V em alguns datasheets)
Tamanho: Ø35 × H29 mm
Força de retenção: 30 kg (≈300 N)
Tensão: DC 12V / 24V
Potência (pulso): 28 W
Ciclo recomendado: 10%
Classe de isolamento: B
Teste dielétrico (Hi-Pot): AC 750V / 2s
Vida útil: >500 000 ciclos
Peso líquido: 168 g
Rosca de montagem: M5 × H19
Saída de cabo: saída inferior 25 cm (personalizável)
Modo de ação: Alimentar para libertar (requer inversão de polaridade)
Acabamento: eletrogalvanizado com zinco
Materiais: corpo em aço, bobina em fio esmaltado
MOQ: 2 pcs; pedidos de amostra aceitos
Garantia: 2 anos
Certificações: CE, RoHS
Origem: Dongguan, Guangdong

Especificações técnicas

• Modelo: WL3529 (WL-3529-24V)
• Tipo: Eletroímã de retenção / permanente (bistável)
• Força de retenção: 30 kg (≈300 N)
• Tensões: DC 12V, DC 24V
• Potência (pulso): 28 W
• Ciclo recomendado: 10%
• Classe de isolamento: B
• Hi-Pot: AC 750V / 2s
• Vida útil: >500 000 ciclos
• Peso líquido: 168 g
• Montagem: M5 × H19
• Saída de cabo: inferior 25 cm (personalizável)
• Acabamento: zincado
• Materiais: aço, fio esmaltado
• Ação: alimentar para libertar (inversão de polaridade requerida)
