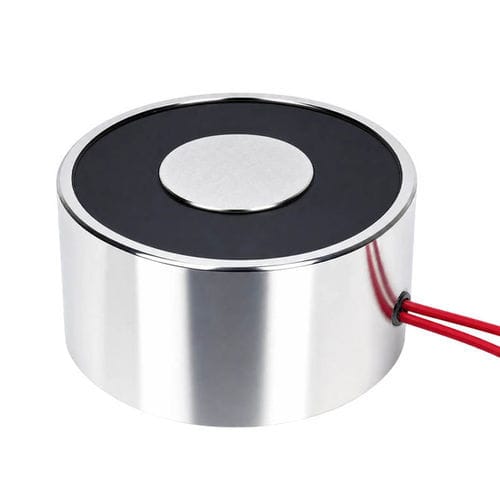

Eletroímã de retenção WL8245
de travamentode travamentode manutenção automática

Eletroímã de retenção - WL8245 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de travamento / de travamento / de manutenção automática
Eletroímã de retenção - WL8245 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de travamento / de travamento / de manutenção automática
Guardar nos favoritos
Comparar
Mais informações no site da Weilong Intelligent Technology (Dongguan) Co., Ltd.

Características

Tipo
de retenção, de manutenção automática, de travamento
Outras características
CD, eletromagnético, compacto, de ímã permanente, para automatismo, de alto desempenho, livre de manutenção, de corte de corrente, 24 V, para freio, de alta potência
Tensão

MÁX: 24 V

MÍN: 12 V

Força

1.900 N

Descrição

Visão geral
Um eletroímã de retenção permanente integra ímãs permanentes com uma bobina comutável para fornecer alta força de retenção sem consumo contínuo de energia. A energia é utilizada apenas durante a comutação, tornando o dispositivo adequado para sistemas críticos de segurança, fixação pesada, elevação e aplicações de automação.

Principais características
  • Alta força de retenção com consumo contínuo insignificante ou nulo
  • Design híbrido: ímãs permanentes mais bobina eletromagnética para comutação eficiente em energia (energizar para liberar)
  • Retenção failsafe em caso de perda de alimentação
  • Formato compacto para integração em máquinas e sistemas de automação
  • Construção durável com baixa necessidade de manutenção


Descrição do produto e princípio de funcionamento
O dispositivo combina um campo magnético estático gerado por ímãs permanentes com uma bobina controlada eletricamente. Os ímãs permanentes fornecem a força base; um pulso elétrico curto na bobina modifica o fluxo magnético (ou neutraliza a polaridade) para liberar a carga; após a comutação, o estado de retenção é restaurado. A energia é consumida apenas durante o evento de comutação.

Aplicações
  • Fixação magnética e retenção em usinagem CNC
  • Robótica e pick-and-place automatizado para peças ferromagnéticas
  • Manuseio de materiais: elevação, retenção e transporte de chapas ou conjuntos metálicos
  • Montagem automotiva: posicionamento de peças antes de soldagem/montagem
  • Sistemas de segurança, fechaduras failsafe e travões industriais
  • Veículos Guiados Automaticamente (AGVs) e sistemas contínuos onde se exige baixa energia e retenção failsafe


Vantagens e desvantagens
  • Vantagens: baixo consumo de energia (apenas durante a comutação), retenção em caso de falha de energia, tamanho compacto, alta força magnética, baixa manutenção e longa vida útil potencial
  • Desvantagens: maior complexidade e custo de fabrico comparado a eletroímãs simples, eletrónica de controlo mais complexa, velocidade de comutação por vezes inferior a solenoides simples, desempenho dependente da temperatura e do material alvo, limitado a alvos ferromagnéticos


Resolução de problemas e notas operacionais
  • Força reduzida: verificar superfícies de contacto limpas e planas; eliminar óleo, poeira, ferrugem e folgas de ar
  • Falha ao liberar: verificar excitação da bobina, tensão correta e tempo de pulso; medir resistência da bobina
  • Sobreaquecimento: evitar comutações excessivas; obedecer ao ciclo de serviço recomendado e providenciar refrigeração se necessário
  • Desalinhamento mecânico: garantir alinhamento correto das superfícies para manter o percurso de fluxo
  • Força residual no libertar: pode permanecer pequena magnetização residual; usar pulso de desmagnetização ou calços não magnéticos finos se necessário


Ficha técnica (excerto)
WL-8425 Permanent Holding Electromagnet Products Data Sheet
Nome do produto: Permanent Holding Electromagnet
Classe de isolamento: B
Modelo: WL-8425-24V
Teste Hi-Pot: AC750V/2S
Tamanho: Ø82 x H45
Vida útil: >500.000 ciclos
Força de retenção: 1900 N
Prazo de entrega: 3–5 dias se em stock
Tensão: DC 12V / 24V
Potência (comutação): 43 W
Pedido de amostra: aceitável
MOQ: 200 PCS
Ciclo de serviço: 10%
Garantia: 2 anos
Fio de saída: borda inferior saída 25 cm ou personalizado
Origem: Dongguan, Guangdong, China
Forma de ação: energizar para liberar
Acabamento de superfície: eletrodeposição (revestimento de zinco)
Tamanho do rosca de montagem: M5 x H19
Material: aço e fio esmaltado
Peso líquido: 168 g
Certificados: CE / ROHS

Especificações técnicas
  • Designação do modelo: WL-8425-24V
  • Força de retenção: 1900 N
  • Tensões operacionais: DC 12V ou 24V
  • Consumo (comutação): 43 W
  • Tamanho (aprox.): Ø82 x H45
  • Ciclo de serviço: 10%
  • Vida útil: >500.000 ciclos
  • Classe de isolamento: B
  • Teste Hi-Pot: AC750V/2S
  • Forma de ação: energizar para liberar
  • Acabamento de superfície: eletrodeposição (revestimento de zinco)
  • Rosca de montagem: M5 x H19
  • Fio de saída: borda inferior 25 cm (personalizável)
  • Peso líquido: 168 g
  • Origem: Dongguan, Guangdong, China
  • Certificações: CE, ROHS
