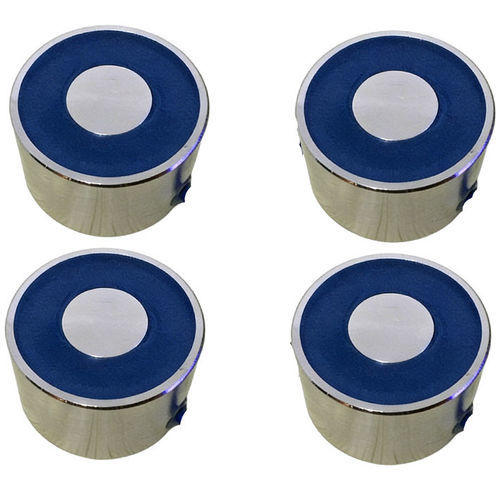

Ímã de retenção WL4025

cilíndricopara aplicações automotivaspara equipamento eletrônico

Visão geral
Um eletroímã de retenção redondo é um eletroímã alimentado por corrente contínua, projetado para fixação controlada de objetos metálicos ferromagnéticos. A forma redonda assegura um campo magnético distribuído uniformemente e interação consistente com superfícies metálicas planas. Este produto destina-se ao uso industrial e está disponível com opções para serviço contínuo, voltagem personalizada, diâmetro/comprimento de cabo e revestimento.

Principais características
O ímã gera força magnética apenas quando a corrente flui pela bobina interna de cobre; não é um ímã permanente. Oferece alta força de retenção em um corpo redondo compacto, construção vedada para durabilidade industrial, variantes para serviço contínuo e revestimento em zinco (ou níquel/epóxi) para resistência à corrosão. Desempenho elétrico e térmico pode ser otimizado pela escolha da voltagem e do ciclo de trabalho adequados.

Vantagens

• Força de retenção controlável via alimentação DC; com ativação e desativação instantâneas.
• Alta força de retenção em relação ao tamanho compacto; variantes para serviço contínuo (100% ED) disponíveis.
• Construção vedada e revestimento resistente à corrosão apropriados para ambientes industriais.
• Baixa manutenção e longa vida útil quando utilizado conforme as especificações.

Desvantagens

• Requer alimentação contínua para manter a força de retenção; não mantém sem energia.
• Possível geração de calor durante uso prolongado; gestão térmica adequada é necessária para operação em serviço contínuo.
• A força de retenção depende fortemente do estado da superfície de contato (planicidade, pintura, ferrugem) e do material (deve ser ferromagnético).
• Possível magnetismo residual dependendo do tipo de aço e do circuito magnético.

Aplicações

• Automação industrial: retenção de peças metálicas durante usinagem, soldagem ou montagem.
• Fechaduras de segurança e travas eletromagnéticas para controle de acesso e portas industriais.
• Robótica: retenção de peças em aço durante processos de montagem e manuseio.
• Equipamentos de transporte, máquinas de venda automática, dispositivos médicos e de laboratório que exigem retenção estável e silenciosa.

Ficha técnica (excerto)
Brand: Weilong Technology
Model Number: WL 4025
Rated Voltage (V): DC 24V
Rated Power (W): 4.5 W
Work Model: Holding Suction
Attraction Force: 3500 GF
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 500.000 ciclos (aprox.)
Certification: CE, ROHS, ISO9001
Material: Carcaça em aço carbono com revestimento de zinco (opções níquel/epóxi)
Lead Wire Length (mm): 200 (personalizável)
Install Style: screw (profundidade da rosca M5 * 6)
Tolerance of Dimension: +/- 0.1 MM
Water-proof: yes (vedado)
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Resistance: 132 ohm
Working Temperature: -10°C a 100°C
Duty Cycle: 1–100% (serviço contínuo disponível)
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 PCS
Supply Ability: 5000 pcs por semana
Delivery Time: 30 Days
Port of Loading: Shenzhen

Notas sobre desempenho e seleção
A força de retenção publicada é medida em condições ideais (aço macio liso e plano, contato total, sem folga). Condições reais (pintura, ferrugem, chapas finas, rugosidade) reduzem a força; aplicar margem de segurança de 30–50%. Tensões DC padrão incluem 12V, 24V e 48V; 24V DC é comum em automação industrial. Variantes para serviço contínuo (100% ED) requerem dissipação térmica e gestão adequada do calor.

Características / Especificações técnicas

• Brand: Weilong Technology
• Model: WL 4025
• Rated Voltage: DC 24V
• Rated Power: 4.5 W
• Attraction Force: 3500 GF
• Work Model: Holding suction (retenção eletromagnética)
• Service Life: ~500.000 ciclos
• Material / Housing: Aço carbono com revestimento de zinco (opções níquel/epóxi)
• Lead Wire Length: 200 mm (personalizável)
• Install Style: montagem com parafuso (profundidade da rosca M5 * 6)
• Ingress / Water-proof: yes (vedado)
• Insulation Class: F (155°C)
• Resistance: 132 ohm
• Operating Temperature Range: -10°C a 100°C
• Duty Cycle: 1–100% (serviço contínuo disponível)
• Reset Time: 1 s
• MOQ / Supply: MOQ 1000 pcs; capacidade de fornecimento ~5000 pcs/semana
• Typical Delivery Time: 30 days
