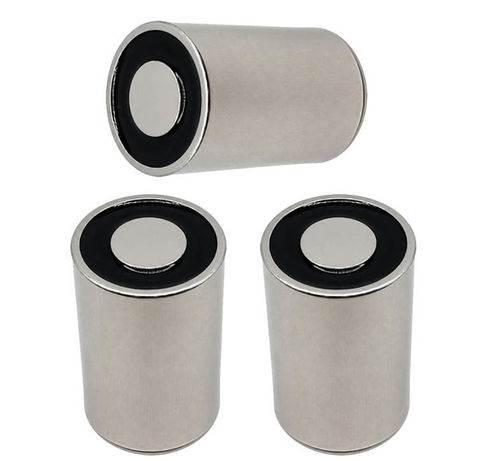

Levantador eletromagnético com acionamento elétrico WL1625

para movimentaçãocompactoeletromagnético

Visão geral
Um suporte eletromagnético é um dispositivo controlado para manter, posicionar e liberar peças ferromagnéticas usando um campo eletromagnético. O WL1625 fornece função de retenção comutável adequada para tarefas de automação e manuseio de materiais. Usos típicos: retenção de peças, posicionamento e fixação temporária em ambientes industriais.

Como funciona
O WL1625 utiliza uma bobina enrolada e um núcleo magnético para gerar um campo axial quando energizado. O circuito magnético concentra a força na superfície de contato para atrair e reter peças metálicas. Ao remover a alimentação, o campo colapsa e a peça é liberada. O desempenho depende do projeto da bobina, tensão/corrente, folga de ar, área de contato e material do núcleo; unidades modernas podem ser integradas a sensores ou eletrônica de controle para operação automatizada.

Aplicações
Suportes eletromagnéticos são usados onde é necessária retenção magnética controlável e repetível:

• Sistemas robóticos e de montagem para captura e retenção de peças durante o processamento
• Manuseio e elevação de chapas e componentes de aço
• Fixações CNC, gabaritos e equipamentos de soldagem para posicionamento preciso
• Dispositivos de segurança e bloqueio com controle remoto
• Equipamentos de laboratório e bancadas de teste que exigem fixação precisa e repetível

Vantagens e desvantagens
Vantagens

• Força de retenção comutável para controle de ativação e liberação
• Resposta rápida e alta repetibilidade para ciclos de automação
• Formato compacto e fácil integração com sistemas de controle
• Opções de tensão e montagem personalizáveis conforme a instalação

Desvantagens

• Requer alimentação elétrica; falha de energia afeta a retenção se não houver medidas de segurança
• A bobina gera calor em operação contínua, exigindo gestão térmica
• Custo inicial pode ser superior ao de suportes mecânicos simples

Resolução de problemas (problemas comuns, causas e soluções)
1. Força magnética fraca

• Causas potenciais: tensão/corrente insuficiente, folga de ar excessiva, bobina ou núcleo danificados
• Soluções: verificar alimentação, garantir superfície de contato completa, inspecionar bobina e conexões

2. Imã não aciona

• Causas potenciais: problema de fiação, falha do controlador ou driver
• Soluções: verificar fiação e conectores, testar sinal de controle, substituir componentes defeituosos

3. Geração excessiva de calor

• Causas potenciais: energização prolongada, sobrecorrente, ventilação insuficiente
• Soluções: reduzir ciclo de trabalho, melhorar arrefecimento, confirmar parâmetros nominais

4. Retenção instável ou oscilante

• Causas potenciais: vibração, instalação incorreta, área de contato insuficiente
• Soluções: fixar montagem, selecionar modelo adequado à carga, ajustar alinhamento

Ficha técnica (dados principais)
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificações técnicas

• Brand: Weilong Technology
• Model: WL1625
• Tensão: DC 12V ou 24V
• Potência: 2-5 W
• Modo de trabalho: Alimentado = ímã ativo
• Força de retenção: 3 Kgs
• Resistência: 32 Ω
• Ciclo de trabalho: 100% ; duty cycle 1-100%
• Vida útil: ~300.000 ciclos
• Classe de isolamento: B
• Temperatura de operação: -10°C a 100°C
• Comprimento do fio: 200 mm
• Material: Ímã + invólucro em aço carbono
• Certificações: CE, ROHS, ISO9001
• MOQ: 1000 pcs; capacidade: 5000 pcs/semana; entrega típica: 30 dias
