Levantador eletromagnético com acionamento elétrico WL10050

para chapapara movimentaçãocompacto

Visão geral do produto

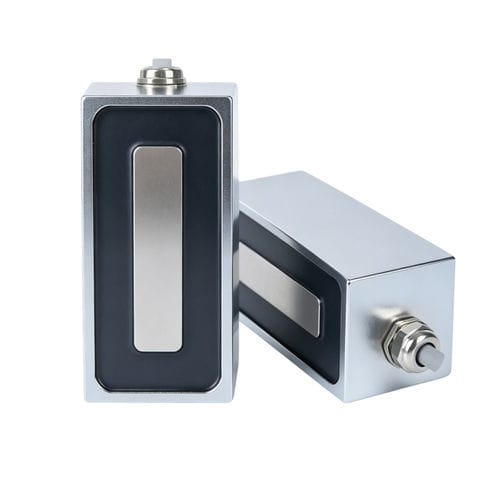

O WL10050 é um eletroímã retangular projetado para aplicações industriais de atração magnética e içamento. O núcleo retangular aumenta a área de contato em relação aos núcleos redondos, fornecendo força de retenção estável para peças ferromagnéticas como aço e ferro.

Principais características

• Alta força de retenção: Força típica cerca de 80 kg.
• Opções de tensão DC: Disponível em DC 12V, 18V e 24V (outras sob consulta).
• Design compacto: Forma retangular para contato direto com a superfície e integração eficiente.
• Operação e temperatura: Capaz de operação contínua (1–100%) com faixa −10°C a 100°C.
• Construção: Carcaça em aço carbono, bobina em cobre isolado, fio de 200 mm, montagem por orifícios roscados.

Detalhes do produto WL10050
A unidade tipicamente contém um núcleo de ferro, bobina de cobre isolada e invólucro de proteção. É acionada aplicando a tensão DC especificada; a força magnética é proporcional à corrente e pode ser ajustada pela fonte de alimentação ou pelo circuito de controlo. Algumas variantes incluem design anti-resíduos magnéticos ou revestimentos para proteção contra corrosão.

Ficha técnica (excerto)
Brand: Weilong Technology
Model: WL10050
Tensões nominais (V): DC 12V, 18V, 24V
Potência nominal (W): 14–20 W
Força de retenção: 80 kg
Resistência: 68 Ω
Comprimento do fio: 200 mm
Classe de isolamento: B
Temperatura de trabalho: −10°C a 100°C
Ciclo de trabalho: 1–100% (modelos para serviço contínuo disponíveis)
Vida útil: ~100.000 ciclos
Montagem: Orifício com parafuso
Impermeável: Não (revestimentos opcionais disponíveis)
Certificação: CE, RoHS, ISO9001
MOQ: 1000 pcs / Entrega: ~30 dias / Capacidade: ~5000 pcs/semana

Vantagens e desvantagens

• Prós: Maior área de contacto e maior força de retenção que ímãs redondos; controlo preciso via corrente; compacto e adaptável; tensão/tamanho/força personalizáveis.
• Contras: Requer alimentação contínua para manter a atração; possível sobreaquecimento em uso prolongado (gestão térmica recomendada); atua apenas em materiais ferromagnéticos; projeto incorreto ou sobrecarga pode danificar a bobina.

Guia de solução de problemas

• 1. Baixa potência magnética
  • Razões: Tensão insuficiente ou instável, mau contacto ou folga de ar, envelhecimento da bobina.
  • Soluções: Estabilizar a alimentação; garantir superfície de contacto plana; remover ferrugem/sujeira; reparar ou substituir a bobina.
• 2. Sobreaquecimento
  • Razões: Energização prolongada, refrigeração inadequada, temperatura ambiente elevada.
  • Soluções: Seguir o ciclo de trabalho; verificar tensão/corrente; adicionar arrefecimento ou escolher modelo de alta temperatura.
• 3. Sem resposta
  • Razões: Falha na fonte de alimentação, bobina danificada, defeito no circuito de controlo.
  • Soluções: Inspecionar fiação e alimentação; testar a bobina com multímetro; substituir componentes defeituosos.
• 4. Libertação lenta ou remanência
  • Razões: Magnetização residual, temporização do circuito ou retenção mecânica.
  • Soluções: Usar pulso de desmagnetização ou inversão de polaridade; adicionar libertação mecânica (mola); selecionar núcleo de baixa remanência.
• 5. Consumo de energia excessivo
  • Razões: Tensão/corrente incorretos, isolamento degradado, design de bobina ineficiente.
  • Soluções: Usar fonte adequada; avaliar isolamento; substituir por modelo eficiente.
• 6. Problemas de fixação mecânica
  • Razões: Parafusos soltos, vibração, instalação incorreta.
  • Soluções: Apertar fixadores; adicionar elementos antivibração; garantir instalação correta.
• 7. Danos ou queima da bobina
  • Razões: Sobretensão/sobrecorrente, sobreaquecimento, perda de isolamento.
  • Soluções: Usar proteção (fusíveis/termostatos); instalar reguladores de tensão; substituir bobinas queimadas.
• 8. Campo magnético residual
  • Razões: Histérese do núcleo, energização contínua.
  • Soluções: Design anti-resíduo; pulsos inversos; escolher material de núcleo adequado.

Aplicações
Utilizado em automação e robótica para posicionamento de peças metálicas, manuseio e elevação de chapas/folhas, sistemas de embalagem e triagem, fechaduras magnéticas, estações de soldagem e bancadas de teste na indústria automóvel, garras magnéticas e gabaritos industriais. Projetos personalizados disponíveis.

Especificações técnicas

• Brand: Weilong Technology
• Model: WL10050
• Tensões nominais: DC 12V, 18V, 24V (outras opções DC possíveis)
• Potência nominal: 14–20 W
• Força de retenção: 80 kg (referência)
• Resistência: 68 Ω
• Comprimento do fio: 200 mm
• Classe de isolamento: B
• Temperatura de operação: −10°C a 100°C
• Ciclo de trabalho: 1–100% (variantes para serviço contínuo disponíveis)
• Vida útil: ~100.000 ciclos
• Material: Carcaça em aço carbono / núcleo em aço magnético
• Montagem: Orifícios para parafuso
• Certificações: CE, RoHS, ISO9001
• MOQ / Prazo / Capacidade: ~1000 pcs / 30 dias / 5000 pcs por semana
