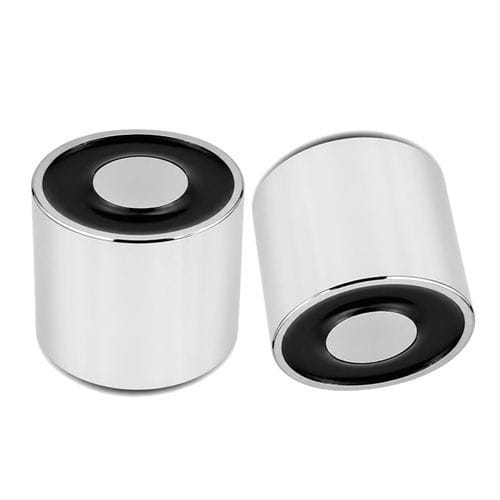

Eletroímã de retenção WL2520

compactode emissão de corrente24 V

Resumo do produto
O WL2520 da Weilong Technology é um eletroímã de retenção alimentado eletricamente, projetado para atrair e reter peças ferromagnéticas. O dispositivo cria um campo magnético quando energizado e libera a peça assim que a alimentação é interrompida. É indicado para retenção industrial, fixação e manuseio de materiais onde se exige magnetismo sob demanda e design compacto.

Principais características

• Magnetismo sob demanda: efeito magnético apenas enquanto energizado para liberação imediata.
• Alta força de retenção por tamanho: design compacto Ø25×20 mm com capacidade significativa de agarre (140 N).
• Face do polo plana para contato ótimo com a peça.
• Baixo consumo para operação contínua (variantes DC).
• Modo seguro: liberação automática em caso de falta de energia.
• Tensões disponíveis: 12 V ou 24 V DC.
• Opções encapsuladas e resistentes a intempéries para ambientes severos.
• Ativação/desativação rápida: resposta típica <1 s.

Visão geral do produto e princípio de funcionamento
Os eletroímãs de retenção convertem energia elétrica em força magnética controlada capaz de atrair materiais ferrosos enquanto energizados. Ao contrário dos ímãs permanentes, o campo magnético existe apenas quando há corrente na bobina. Os projetos maximizam a capacidade de retenção em relação ao tamanho e apresentam face do polo plana para contato confiável. A magnetização residual pode ocorrer e deve ser considerada em aplicações de precisão.

Como funciona
Entrada de corrente elétrica
Quando ligado, a corrente contínua passa por uma bobina de cobre.
Geração do campo magnético
A bobina energizada produz um campo magnético.
Intensificação do campo
Um núcleo de ferro concentra e intensifica o campo para aumentar a atração.
Retenção do objeto
A face do polo faz contato e segura firmemente as peças ferrosas.
Liberação com alimentação desligada
Quando a corrente cessa, o campo magnético desaparece e a peça é liberada.

Parâmetros técnicos chave que afetam o desempenho
Valores de corrente e tensão
Resistência da bobina e número de voltas
Material e geometria do núcleo de ferro
Estado e planicidade da superfície de contato (sensibilidade à folga de ar)

Aplicações típicas

• Automação industrial: fixações magnéticas para usinagem, retificação, soldagem.
• Manuseio e linhas de triagem: reter chapas, barras ou sucata de aço.
• Fechaduras magnéticas e sistemas de travamento com liberação de emergência.
• Efetores finais robóticos para apreensão de peças metálicas em linhas de montagem.
• Montagem automotiva e gabaritos de soldagem.
• Ferramentas de precisão e bancadas de teste em ambientes de calibração.

Ficha técnica (seleção)

• Marca: Weilong Technology
• Modelo: WL2520
• Dimensões: Ø25×20 mm
• Força de retenção: 140 N (≈14 kgf)
• Tensão nominal: 12 V DC ou 24 V DC
• Potência nominal: 3,6 W
• Resistência: 32 Ω
• Comprimento do cabo: 200 mm
• Montagem: furos para parafuso M4×6
• Peso: 58 g
• Temperatura de trabalho: -10°C a 100°C
• Vida útil: ≈100.000 ciclos
• Certificações: CE, ROHS, ISO9001

Seleção da série (exemplos)

• WL-0820 | Ø8×20 | 3 N | 1,6 W | peso 6,5 g
• WL-1520 | Ø15×20 | 20 N | 1,4 W | peso 12 g
• WL-2520 | Ø25×20 | 140 N | 3,6 W | peso 58 g
• WL-3025 | Ø30×25 | 250 N | 4,3 W | peso 110 g
• WL-5030 | Ø50×30 | 700 N | 6 W | peso 331 g

Vantagens / desvantagens

• Vantagens: controlo remoto ligar/desligar, engate/libertação instantâneos, boa relação capacidade/tamanho, desgaste mecânico mínimo, ajustável por projeto de bobina.
• Desvantagens: requer alimentação contínua para manter a retenção (consideração de segurança para elevação), aquecimento em operação prolongada, possível magnetização residual, funciona apenas com materiais ferrosos.

Especificações técnicas

• Marca: Weilong Technology
• Modelo: WL2520
• Tensão nominal: 12 V DC ou 24 V DC
• Potência nominal: 3,6 W
• Força de retenção: 140 N (≈14 kgf)
• Ciclo de serviço: 1–100% (serviço indicado 100%)
• Resistência: 32 Ω
• Comprimento do cabo: 200 mm
• Classe de isolamento: B
• Temperatura de operação: -10°C a 100°C
• Vida útil: ≈100.000 ciclos
• Material: invólucro em aço carbono
• Montagem: furos para parafuso (M4×6)
• Certificações: CE, ROHS, ISO9001
