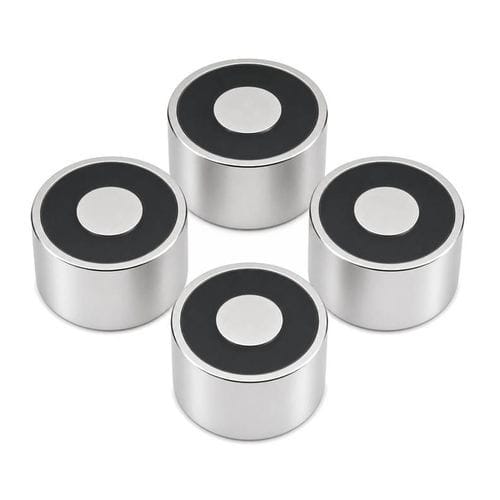

Levantador eletromagnético com acionamento elétrico WL1811

para movimentaçãoeletromagnético

Visão geral do produto
O WL1811 é um eletroímã de retenção em corrente contínua projetado para atrair e reter peças ferromagnéticas quando energizado. Possui bobina de cobre esmaltado em torno de um núcleo de ferro, alojada em um invólucro de aço. Disponível em formatos redondo, quadrado, plano ou personalizados, com forças de retenção de alguns newtons até vários milhares de newtons. Tensões típicas: 6 V, 12 V, 24 V e 48 V CC. Recursos e acessórios opcionais: vedação, bobinas resistentes a altas temperaturas, revestimento anticorrosão, comprimentos de cabo personalizados, conectores e furos de montagem personalizados. As unidades podem ser projetadas para serviço contínuo ou intermitente, adequadas para automação industrial, robótica, segurança e máquinas-ferramenta.

Como funciona

• Aplique tensão CC à bobina de cobre.
• A corrente flui pela bobina e magnetiza o núcleo de ferro.
• O invólucro direciona o fluxo magnético para a superfície de contato e o circuito se fecha através da peça de aço.
• A força de atração resultante mantém a peça; remover a alimentação libera a carga.
• Alguns modelos incluem projetos de baixa magnetização residual ou circuitos de desmagnetização para liberação mais rápida e repetível.

Principais características

• Alta força de retenção para o tamanho.
• Baixo consumo de energia em relação à capacidade de retenção.
• Comutação rápida e alta repetibilidade.
• Modelos compactos para montagem em espaços limitados.
• Tensões, capacidades de retenção e dimensões personalizáveis.
• Opções de vedação e tratamentos de superfície anticorrosão disponíveis.

Aplicações industriais

• Automação de fábrica: fixação e posicionamento para montagem, soldagem, usinagem e inspeção.
• Robótica: efusores finais para apanhar e colocar peças de aço.
• Embalagem e manuseio de materiais: posicionamento temporário e transferência.
• Dispositivos médicos e laboratoriais que exigem fixação magnética controlada.
• Sistemas de segurança: fechaduras eletromagnéticas, controle de acesso e retenção de portas corta-fogo.
• Dispositivos de fixação, máquinas CNC, equipamentos de semicondutores e armazéns automatizados.

Vantagens e desvantagens

• Vantagens: alta força de retenção, comutação rápida, design compacto, controlo eletrónico simples e opções de personalização.
• Desvantagens: requer alimentação contínua para manter a carga (a menos que se utilize um design alternativo), perda de força com folgas/ superfícies irregulares ou contaminadas, possível sobreaquecimento se usado além do ciclo de serviço sem gestão térmica.

Resolução de problemas / problemas comuns

• Força de retenção fraca: verifique a tensão de alimentação, limpe e nivele as superfícies de contato, elimine folgas e inspecione o estado da bobina.
• Sem força magnética: verifique fiação, conectores, fusíveis, continuidade da bobina e saída da fonte de alimentação.
• Sobreaquecimento: confirme o ciclo de serviço, melhore a ventilação ou utilize uma versão para serviço contínuo.
• Liberamento lento / magnetização residual: considere circuitos de desmagnetização ou designs de baixa remanência.
• Ruído ou vibração: inspecione fixações, alinhamento e superfícies de contato.
• Funcionamento intermitente: verifique terminais soltos, cabos danificados e regulação estável da tensão.

Ficha técnica (excerto)
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

Especificações técnicas

• Modelo: WL1811
• Tipo de produto: Eletroímã de retenção CC
• Tamanho: Ø18 x H11
• Força de retenção: 30 N
• Opções de tensão: DC 12V / 24V (típico; 6V e 48V também disponíveis)
• Potência: 43 W
• Ciclo de trabalho: 10% (modelos para serviço contínuo disponíveis)
• Classe de isolamento: B
• Hi-pot: AC 750V / 2s
• Vida útil: >500,000 ciclos
• Superfície: Eletrodepósito (revestimento de zinco)
• Rosca de montagem: M5 x H19
• Fio de saída: saída inferior padrão 25 cm (personalizável)
• Material: invólucro em aço e fio de cobre esmaltado
• Peso líquido: 168 g
• Certificados: CE, RoHS
