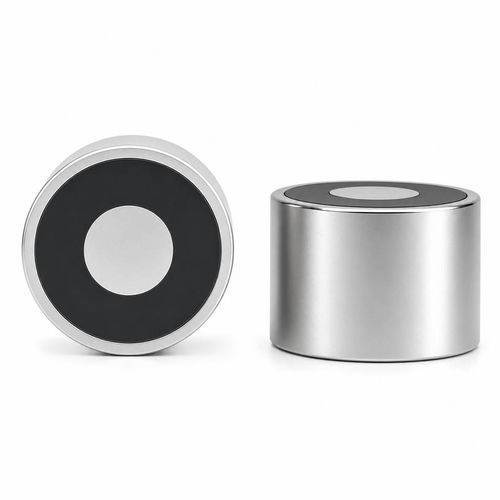

Eletroímã de retenção WL1811

livre de manutençãocompacto24 V

Visão geral
O eletroímã de retenção DC é um dispositivo eletromagnético alimentado por tensão contínua (DC) projetado para manter peças ferromagnéticas através de força de atração. Consiste em uma bobina de cobre em torno de um núcleo de ferro, alojada em um invólucro de aço. Quando ligado a uma fonte DC, atrai e mantém firmemente uma placa de aço. Esses eletroímãs são utilizados em automação industrial, segurança de máquinas, robótica, portas magnéticas, máquinas de embalagem, equipamentos de elevação e de posicionamento.

Visão geral do produto
Eletroímãs de retenção DC estão disponíveis em formatos redondos, quadrados, planos e personalizados, com forças de retenção que variam de alguns newtons a vários milhares de newtons. Tensões típicas: 6V, 12V, 24V, 48V DC. Opções: projeto à prova d'água, bobinas resistentes à temperatura, revestimento anticorrosivo, conjuntos de cabos, conectores e furos de montagem personalizados. Unidades podem ser projetadas para serviço contínuo ou intermitente conforme a aplicação. Personalização OEM disponível para dimensões, força magnética, resistência da bobina, classe de isolamento e temperatura de operação.

Como funciona
Corrente elétrica flui pela bobina de cobre quando a tensão DC é aplicada.
O campo magnético magnetiza o núcleo de ferro e o invólucro direciona o fluxo magnético para a superfície de contato.
O circuito magnético se fecha através da peça de aço, produzindo uma força de atração que mantém o item. Ao desconectar a alimentação, a corrente cessa, o campo magnético colapsa e a peça é liberada. Alguns modelos incluem circuitos de desmagnetização ou projetos de baixa remanência para liberação mais rápida e evitar magnetismo residual.

Principais características

• Alta força de retenção magnética com consumo de energia relativamente baixo.
• Tamanho compacto e montagem fácil para integração em sistemas automatizados.
• Comutação rápida, operação silenciosa e alta repetibilidade.
• Disponível em várias tensões (6V, 12V, 24V, 48V) e capacidades de retenção.
• Opções de tratamento de superfície à prova d'água e anticorrosão para ambientes agressivos.
• Baixa manutenção e operação confiável a longo prazo.

Aplicações

• Automação fabril: posicionamento de peças para montagem, soldagem, usinagem e inspeção.
• Efetores finais robóticos para pegar e colocar peças de aço.
• Máquinas de embalagem para posicionamento temporário e transferência de materiais.
• Máquinas têxteis para manuseio e posicionamento de tecidos.
• Dispositivos médicos: instrumentos de diagnóstico e laboratório que exigem fixação magnética.
• Sistemas de segurança: fechaduras eletromagnéticas, controle de acesso, portas corta-fogo.
• Gabaritos, máquinas CNC, equipamentos para semicondutores, máquinas de impressão e armazéns automatizados.

Vantagens e desvantagens

• Vantagens: alta força de retenção, comutação rápida, design compacto, fácil integração com PLC, baixa manutenção, personalizável em força e tensões, adequado para uso industrial contínuo ou intermitente.
• Desvantagens: requer alimentação elétrica contínua para manter a retenção (a menos que exista backup), a força é reduzida por folgas de ar, ferrugem, pintura ou superfícies irregulares; projeto inadequado para uso contínuo pode causar superaquecimento e reduzir a vida útil da bobina.

Solução de problemas

• Força fraca: verificar tensão de alimentação, limpar e nivelar superfícies de contato, verificar folgas de ar ou danos na bobina.
• Superaquecimento: verificar ciclo de serviço, tensão operacional, temperatura ambiente e ventilação; usar modelos para serviço contínuo para operação prolongada.
• Sem força magnética: inspecionar fiação, conectores, proteção por fusível, continuidade da bobina e saída da fonte de alimentação.
• Liberação lenta: pode haver magnetismo residual; considerar circuitos de desmagnetização ou designs de baixa remanência.
• Ruído ou vibração: inspecionar fixações, alinhamento mecânico e condição das superfícies de contato.
• Operação intermitente: verificar terminais soltos ou cabos quebrados e garantir regulação correta de tensão e manutenção de rotina.

Como escolher

• Determinar a força de retenção necessária incluindo fator de segurança para cargas dinâmicas.
• Escolher a tensão de trabalho compatível (12V/24V etc.) para garantir desempenho estável e evitar superaquecimento.
• Selecionar o ciclo de serviço apropriado (intermitente vs 100% contínuo) e garantir gestão térmica para uso contínuo.
• Garantir superfícies de contato ferromagnéticas limpas e planas para atingir máxima força.
• Considerar condições ambientais (temperatura, humidade, pó, corrosão) e escolher opções à prova d'água ou resistentes à corrosão se necessário.
• Confirmar tamanho e estilo de montagem que se ajustem ao espaço de instalação.
• Para aplicações de liberação rápida, selecionar designs de baixa remanência ou circuitos de desmagnetização.

Ficha técnica WL1811
Nome do produto: DC Holding Electromagnet
Classe de isolamento: B
Modelo: WL1811
Teste Hi-Pot: AC750V/2S
Tamanho: Ø18 x H11 mm
Vida útil: >500.000 ciclos
Força de retenção: 30 N
Prazos de entrega: 3~5 dias se em stock
Tensão: DC 12V/24V
Pedido de amostra: Aceitável
Potência: 43 W
MOQ: 200 PCS
Ciclo de trabalho: 10%
Garantia: 2 anos
Fio de saída: saída na borda inferior 25 cm ou personalizado
Origem: Dongguan, Guangdong
Forma de ação: Energize to release
Superfície: Eletrodeposição (revestimento Zn)
Rosca de instalação: M5 x H19
Material: aço e fio esmaltado
Peso líquido: 168 g
Certificados: CE/ROHS

características / especificações técnicas

• Modelo: WL1811
• Tipo de produto: DC Holding Electromagnet
• Tamanho: Ø18 x H11 mm
• Força de retenção: 30 N
• Opções de tensão: DC 12V / 24V (típico; outros sob consulta)
• Consumo de potência: 43 W
• Classe de isolamento: B
• Hi-Pot: AC 750V / 2s
• Vida útil: >500.000 ciclos
• Ciclo de trabalho: 10% (intermitente); modelos de serviço contínuo disponíveis sob pedido
• Fio de saída: borda inferior 25 cm (personalizável)
• Forma de ação: energize to release
• Acabamento superficial: eletrodeposição (revestimento de zinco)
• Rosca de montagem: M5 x H19
• Material: carcaça de aço, fio de cobre esmaltado
• Peso líquido: 168 g
• Certificados: CE, RoHS
• MOQ: 200 pcs; pedidos de amostra aceitáveis
• Prazos típicos: 3–5 dias se em stock
