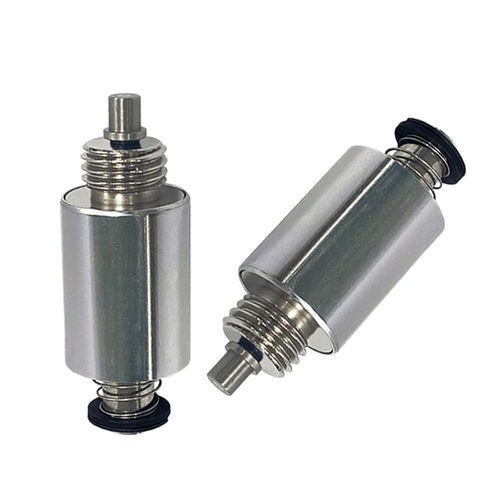

Atuador elétrico WL2432

linearde pistão magnéticocom mola de retorno

Visão geral do produto
O atuador tubular solenoide é um atuador eletromagnético linear de precisão que converte energia elétrica em movimento mecânico linear controlado. Sua construção tubular cilíndrica (bobina, êmbolo e mola de retorno) fornece alta densidade de força em um formato compacto, proporcionando resposta rápida, longa vida útil e desempenho estável em operação contínua. O dispositivo pode ser usado em configurações de empurrar ou puxar e foi projetado para fácil integração e manutenção mínima.

Como funciona
Quando a bobina é energizada, gera-se um campo magnético no interior do atuador tubular que atrai o êmbolo interno para produzir movimento linear. Ao desenergizar, a mola de retorno reposiciona o êmbolo. A geometria tubular cria um circuito magnético eficiente que maximiza a força para um determinado tamanho; o desempenho depende da potência da bobina, tensão aplicada, ciclo de trabalho e folga de ar.

Principais características

• Geometria tubular compacta com alta relação força/tamanho.
• Resposta rápida, adequada para comutação em alta velocidade e controle de movimento ON/OFF.
• Projetado para longa vida operacional e alto número de ciclos.
• Disponível em várias tensões e comprimentos de curso para diversas aplicações.
• Design tubular selado melhora a durabilidade e resistência ambiental (variante padrão não à prova d'água).
• Opções de montagem flexíveis com montagem em ambos os lados e furos para parafusos para fácil instalação.

Aplicações

• Automação industrial: posicionamento, ejeção, fixação, funções de commutação.
• Controle de válvulas e sistemas de manuseio de fluidos.
• Dispositivos médicos que requerem movimento linear preciso.
• Máquinas de venda e equipamentos de dispensação.
• Controle de acesso e fechaduras eletrônicas.
• Sistemas de atuação e controle automotivo.
• Robótica e sistemas de manufatura inteligente.

Vantagens e desvantagens (resumo)

• Vantagens: tamanho compacto, resposta rápida, operação confiável com baixa manutenção, alta relação força/tamanho, opções de tensão múltiplas e ampla aplicabilidade industrial.
• Desvantagens: curso limitado em comparação com cilindros elétricos ou motores lineares; a força diminui em cursos longos; aquecimento da bobina em operação contínua/alta carga requer gestão térmica; sensível a desalinhamento e pode necessitar proteção ambiental em condições severas.

Especificações técnicas

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
