Centro de torneamento e fresamento CNC 70 series

horizontalmultieixoscom pino

Visão geral

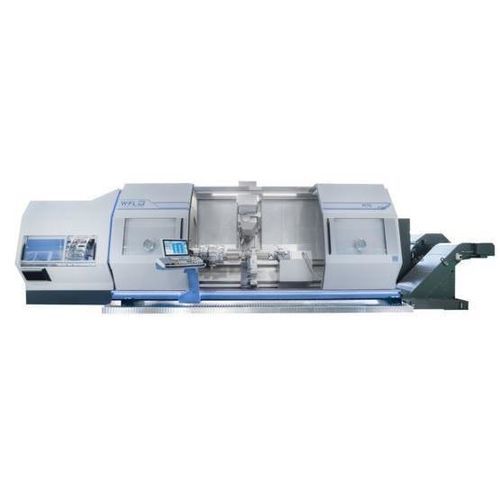

A M70 MILLTURN é um centro multifunção de torneamento‑fresagem modular baseado no sistema WFL. O conceito minimiza distâncias entre peça, ferramenta e guias, ao mesmo tempo que maximiza o espaçamento entre guias para otimizar estabilidade e geometria. O magazine de ferramentas frontal oferece acesso compacto, rígido e seguro.

Destaques

• Interfaces de ferramentas modulares para precisão duradoura e rigidez máxima.
• Interface de ferramenta padrão concebida para elevadas forças de avanço.
• Opções de furação profunda altamente produtivas e várias tecnologias especiais.
• Sistema de ferramentas prismáticas que permite o uso de ferramentas além das dimensões padrão.
• Suportes prismáticos maciços e alteração automática de cabeças de corte com a barra de mandrilar WFL.
• Duas variantes de magazine (36 / 72 / 108 / 200 posições disponíveis).

Dados técnicos
Distância entre centros — mm — M70 / M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diâmetro sobre carro superior — mm — até 850 / 820 / 790 (conforme distância entre centros)
Potência fuso de torno (40% / 100% ED) — kW — típico 56(40) / 80(60) (variantes até 60(40) / 90(60))
Binário fuso de torno (40% / 100% ED) — Nm — até 3420(2440) / 5860(4500) (valores variantes possíveis)
Velocidade máx. fuso de torno — min‑1 — 2400 / 1600 (dependendo da configuração)
Potência fuso de fresagem (40% / 100% ED) — kW — 58(45)
Binário fuso de fresagem (40% / 100% ED) — Nm — 640(500) / 400(310)
Velocidade máx. fuso de fresagem — min‑1 — 5000 / 8000
Ângulo de guinada eixo B — ° — 220 (‑110 … +110)
Curso X — mm — 900 (‑20 … +880)
Curso Y — mm — 525 (‑225 … +300)
Plunge (caixa do contraponto) — Tipo — MK6 (M70; M70‑G: não equipado)
Magazine de ferramentas — posições — 36 / 72 / 108 / 200 (variantes)
Sistema de controlo — Tipo — SINUMERIK ONE (SIEMENS)

Especificações técnicas

• Sistema modular WFL com ampla configurabilidade e flexibilidade de processo.
• Relações dimensionais otimizadas por variante para elevado alcance funcional.
• Arquitetura que minimiza distâncias efetivas entre peça/ferramenta e guias para maior rigidez e precisão.
• Magazine frontal compacto, rígido e seguro para o operador.
• Interfaces modulares e sistema prismático que suportam ferramentas de grande dimensão e troca automática de cabeças.
• Projetada para furação profunda produtiva e integração de tecnologias especiais de usinagem.
