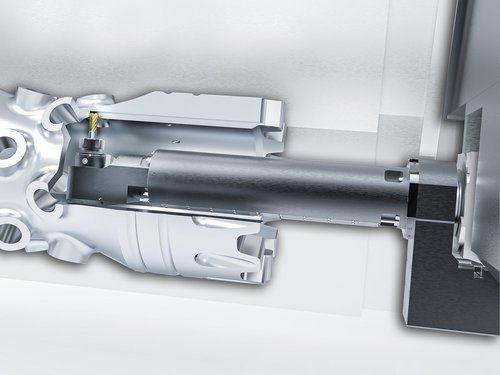

Cabeçote de fresagem de 2 eixos ID

contínuoCNCpara áreas de difícil acesso

Visão geral
Alojamento de ferramenta prismático projetado para uso automático de ferramentas pesadas de usinagem interna (ID), como barras de mandrilamento, ferramentas maciças de perfuração e ferramentas rotativas de furação profunda com alimentação de fluido de corte interna. O sistema aceita barras amortecidas e permite operações com grande porta-avançamento até uma relação diâmetro:comprimento de 1:14.

Características

• Alta transmissão de potência – concebido para cargas de corte elevadas
• Funcionamento fiável – possibilita ciclos contínuos de usinagem interna
• Acesso flexível – adequado para furos de difícil acesso e geometrias complexas
• Proteção por sensores – sensores integrados para proteger a peça, a ferramenta e a máquina

Cabeças angulares
Cabeças angulares modulares oferecem configuração flexível através de montagens individuais. Componentes podem ser combinados ou expandidos (extensões, cabeças de fixação) para alcançar áreas restritas ou aplicar orientações específicas da ferramenta.

Torneamento interno e mandrilamento
Desde furação profunda até torneamento ID e mandrilamento de cavidades, as soluções WFL focam precisão, segurança do processo e reprodutibilidade. A WFL apoia os clientes na preparação de estratégias de usinagem e na implementação de mecanismos de controlo para manter qualidade consistente.

Barra de contorno CNC especial
Barras de mandrilamento com contorno CNC permitem a execução de contornos internos em furos profundos (concêntricos e excêntricos), por exemplo, furos em forma de garrafa ou usinagem de sedes. Cabeças motrizes estão disponíveis para acoplamento com um eixo U opcional; cabeças de fresamento/facing CNC também podem ser utilizadas.

Barra de mandrilamento sistema WFL
Barras amortecidas montam-se de forma segura através de um alojamento em rabo de andorinha na unidade de torneamento-mandrilamento-fresamento. As barras do sistema permitem troca automática de cabeças de corte. Para diâmetros até 220 mm e comprimentos de usinagem até 2000 mm, existe um carro separado disponível para máxima estabilidade.

Especificações técnicas

• Alojamento prismático de ferramenta para uso automático de ferramentas pesadas de usinagem interna
• Suporta barras de mandrilamento, ferramentas maciças de perfuração e ferramentas rotativas de furação profunda com alimentação interna de refrigerante
• Barras amortecidas utilizáveis até relação diâmetro:comprimento de 1:14
• Alojamento em rabo de andorinha para montagem segura de barras amortecidas
• Troca automática de cabeças de corte para barras do sistema
• Suporta diâmetros até 220 mm e comprimentos de usinagem até 2000 mm; carro separado disponível para máxima estabilidade
• Barras de contorno CNC permitem contorno interno (concêntrico e excêntrico), ex. furos em forma de garrafa ou usinagem de sedes
• Cabeças motrizes disponíveis para acoplamento com eixo U opcional; cabeças CNC de facing utilizáveis
• Equipado com sensores para proteger peça, ferramenta e máquina
• Ênfase em know-how de processo, mecanismos de controlo e qualidade reprodutível
