Terminal de bordo 7" FM07

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Visão geral

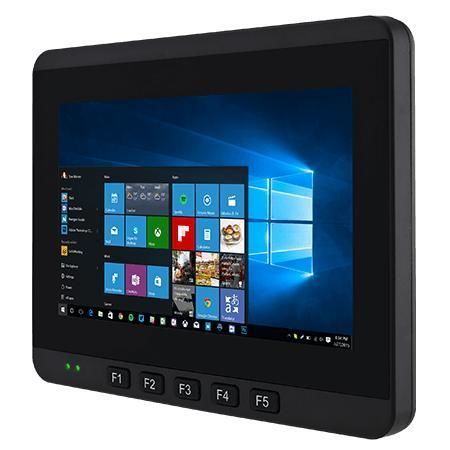

Winmate FM07 é um computador veicular de 7 polegadas projetado para logística de armazém, gestão de frotas e operações com empilhadeiras. Oferece desempenho robusto para ambientes embarcados e aplicações críticas, com alimentação veicular em faixa ampla, conectores M12 à prova d'água, proteção IP65 e resistência a choque e vibração conforme MIL-STD-810G. Inclui display projetivo capacitivo multi-touch. Processador padrão Intel® Celeron® N3350; Intel® Pentium® N4200 opcional. SO padrão: Windows 10 IoT Enterprise (64-bit); Linux Ubuntu 20.04 opcional.

Principais características

• Intel® Celeron® N3350 (Apollo Lake) por padrão; Intel® Pentium® N4200 opcional
• Display 7.0" 1024 x 600 projected capacitive multi-touch, brilho 1000 nits
• Entrada de alimentação ampla 9–36 V DC com controle de ignição
• Conectores M12 à prova d'água e LAN Gigabit M12
• Classificação IP65
• Resistência a choque e vibração conforme MIL-STD-810G
• Conectividade: WLAN, Bluetooth, GNSS (GPS/GLONASS); WWAN 4G/LTE opcional
• Teclas de função frontais programáveis (5)

Certificações

• MIL-STD-810G
• IP65
• E‑Mark
• FCC
• CE

Detalhes do produto — Destaques

• Display: 7.0" projected capacitive multi-touch, 1024 x 600, 1000 nits, contraste 800:1, área ativa 152.2144 x 85.92 mm
• Sistema: Intel Celeron N3350 1.1 GHz (até 2.4 GHz) padrão; Pentium N4200 opcional; 4 GB padrão (8 GB opcional); 1 x M.2 2242 SSD 128 GB
• Ethernet: 1 x Gigabit Ethernet (M12)
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) padrão; Linux Ubuntu 20.04 opcional
• Alimentação veicular: conversor interno 9–36 V DC com controle de ignição; consumo máximo 35 W
• I/O: 2 x USB (via DB9 no dock), 1 x RS232/422/485 (padrão RS232), 1 x LAN Gigabit (M12), alto‑falante, slot SIM, DIDO (5 DI / 3 DO), 2 x CANBUS
• Mecânica: 190 x 146 x 40 mm; peso 1,25 kg; montagem RAM e VESA 75 x 75 mm; design sem ventilador
• Ambiente: humidade 10%–95% RH; temperatura operação -20 °C a 60 °C; conformidade MIL-STD-810G

Soluções de montagem (tabelas)
Montagem 1 – Solução sem furação
No. | Componente | RAM Mount Part Number | Descrição | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Parafuso | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Arruela | - | M4 Washer | 4

Montagem 2 – Solução com furação
No. | Componente | RAM Mount Part Number | Descrição | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Parafuso | - | SUS304 M8 x 40 mm Screw | 4
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Parafuso | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Arruela | - | M4 Washer | 4

Montagem 3 – Instalação do teclado
No. | Componente | RAM Mount Part Number | Description | QTY
A | Winmate Keyboard Adapter Plate (PN: 821009131600) | - | 4 VESA holes on the plate to device and 4 AMPS holes to RAM Ball | 1
A-1 | Parafuso | - | SUS304 M4 x 10 mm Screw | 4
A-2 | Arruela | - | M4 Washer | 4
B | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
B-1 | Parafuso | - | SUS304 M5 x 16 mm Screw | 4
B-2 | Arruela | - | M5 Washer | 4
C | RAM Ball on the bottom part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
C-1 | Parafuso | - | SUS304 M5 x 12 mm Screw | 4
C-2 | Arruela | - | M5 Washer | 4
D | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5” Round Base with 1.5” Ball | 1
E-1 | Parafuso | - | SUS304 M5 x 12 mm Screw | 4
E-2 | Arruela | - | M5 Washer | 4
F | Teclado | - | - | 1

Acessórios
Acessórios padrão

• M12 Power Cable (PC-FM07) — 1.8 m
• Adapter (EA10681G) — 1.8 m, 100–240 V AC to 12 V 50 W DC
• M12 LAN Cable (LN-FM07) — 1.8 m
• USB cable (USC) — 0.3 m
• Power Converter Cable (PCC-FM)
• Wi‑Fi/BT Antenna (WFA-FM07)
• RS232 Cable (RSC) — 1.8 m
• CANBUS & DIDO Cable (CD-FM07) — 1.8 m

Acessórios opcionais

• WWAN Antenna (WWA-FOM07)
• GPS Antenna (GSA-FM) — 3 m
• Audio Cable (AC-FM)

Especificações técnicas

• Modelo: FM07
• Processador: Intel Celeron N3350 1.1 GHz (até 2.4 GHz) padrão; Pentium N4200 opcional
• Memória: 4 GB padrão; 8 GB opcional
• Armazenamento: 1 x M.2 2242 SSD 128 GB
• Display: 7.0" 1024 x 600 P-Cap
• Ethernet: 1 x Gigabit (M12)
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) padrão; Ubuntu 20.04 opcional
• Conectividade: WLAN, BT; WWAN opcional; GNSS
• I/O: 2 x USB, 1 x RS232/422/485, 1 x LAN (M12), speaker, SIM slot, DIDO, 2 x CANBUS
• Alimentação: 9–36 V DC com controle de ignição; consumo máx. 35 W
• Dimensões: 190 x 146 x 40 mm; Peso: 1.25 kg
• Temperatura operação: -20 °C a 60 °C; Umidade: 10%–95% RH
• Resistência: MIL-STD-810G; IP65
