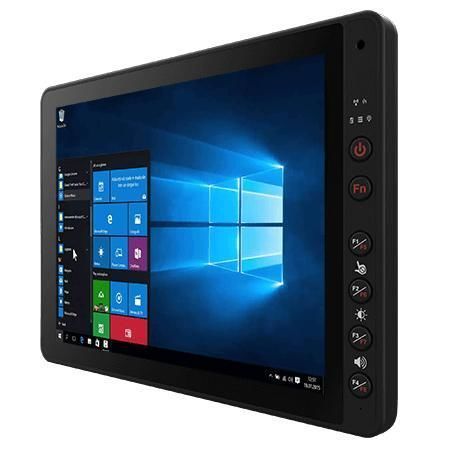

Terminal de bordo 12,1" FM12E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Visão geral
O FM12E-V é um computador embarcado de 12,1 polegadas projetado para logística de armazém, gestão de frotas e operações com empilhadeiras. Desenvolvido para uso em veículos industriais, combina processadores Intel Elkhart Lake, visor touch PCAP, proteção IP65 e conformidade MIL-STD-810H para operação confiável em ambientes severos.

Principais características

• Opções de processador Intel® Elkhart Lake (x6413E padrão)
• Display 12,1" 1024×768 PCAP multi-touch (400 nits padrão, 800 nits opcional)
• Proteção frontal IP65 e chassis certificado MIL-STD-810H
• Entrada de alimentação ampla 10–60 V CC com controle de ignição para integração veicular
• Faixa de operação ampla: -30 °C a 60 °C
• Suporte de montagem VESA e design sem ventoinha

Certificações

• IP65
• MIL-STD-810H (choque & vibração)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Detalhes do produto
Projeto à prova de vibração e choque
Gabinete robusto certificado MIL-STD-810H com proteção ESD e classificação IK07 para resistir a choques e vibrações em uso embarcado.

Tela touch PCAP
Painel projected capacitive multi-touch que suporta entrada por dedo, luva e stylus; opção de alta luminosidade disponível para uso externo.

CPU de alto desempenho
Intel Atom x6413E (1,5 GHz, até 3,0 GHz) padrão; variantes Elkhart Lake com maior desempenho disponíveis como opção para cargas de trabalho edge.

Suporte Windows IoT
Fornecido com Windows 10 IoT Enterprise LTSC (64-bit) por padrão; Windows 11 IoT Enterprise LTSC (64-bit) disponível como opção para gerenciamento empresarial e controle remoto.

Operação confiável em temperaturas extremas
Projetado para operação estável em cadeias de frio e ambientes quentes graças à ampla faixa de temperatura e design fanless.

Especificações
Display

• Tamanho: 12.1 inches
• Tipo: Projected Capacitive Multi Touch (PCAP)
• Resolução: 1024 x 768
• Brilho: 400 nits (padrão); 800 nits (opcional)
• Relação de contraste: 1000:1
• Ângulos de visão: 89/89/89/89
• Modos de toque: dedo, stylus, luva

Especificação do sistema

• Processador: Intel Atom x6413E 1,5 GHz (até 3,0 GHz) padrão; opções x6425E, x7433RE, x7835RE
• Memória: 4 GB padrão; 8 GB / 16 GB opcionais
• Armazenamento: 128 GB padrão; 256 GB / 512 GB opcionais
• Segurança: TPM 2.0, compatibilidade SOTI MobiControl
• SO: Windows 10 IoT Enterprise LTSC (64-bit) padrão; Windows 11 IoT Enterprise LTSC opcional
• Wireless: WLAN, Bluetooth; WWAN 4G/LTE opcional; GNSS GPS/GLONASS opcional
• Sensores: G-sensor, sensor de luz, sensor de temperatura

Câmera

• Câmera frontal: 2 MP

Ambiente

• Humidade operacional: 5%–90% RH, sem condensação
• Temperatura operacional: -30 °C a 60 °C
• Temperatura de armazenamento: -30 °C a 60 °C
• Choque: MIL-STD-810H Method 516.8 Procedure I
• Vibração: MIL-STD-810H Method 514.8 Procedure I
• Classificação IP: IP65
• Impacto: EN62262 IK07
• ESD: EN 61000-4-2, ±8kV contato & ±12kV ar

Certificação (detalhada)

• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Controles & Botões

• 1 x Power Button
• 5 x Function Buttons programáveis (via Winset)

Portas I/O

• USB: 1 x USB Type-C; 1 x USB 2.0 Type-A
• Serial: 2 x RS232/422/485 (default RS232)
• LAN: 1 x Gigabit LAN (default); PSE (IEEE 802.3at 30W) opcional
• Áudio: 1 x Audio (Mic in & Line out) opcional com DIDO
• Micro SD: 1 x slot
• SIM: 1 x Dual-Nano SIM slot
• Indicadores: 4 x LED (WLAN, bateria UPS, HDD, Heater)
• DIDO: 1 x DIDO (2 DI, 2 DO) opcional
• CANBus: 1 x CANBus opcional

Mecânica

• Dimensões: 306.6 x 225 x 56.6 mm
• Peso: ~2,4 kg
• Montagem: VESA 75 x 75 mm
• Sistema de refrigeração: fanless design

Função de segurança

• Compatibilidade SOTI MobiControl para gestão remota

Acessórios
Acessórios padrão

• Cabo de alimentação 1,8 m com kit de fusível (PWC180 / PCC-FM / FK-FMD)
• Adaptador 84W com cabo; Guia de início rápido

Acessórios opcionais (exemplos)

• Antena combo magnética multi-banda (VM10S), antena GPS & LTE MIMO (VM9C)
• Cabos RS232 & áudio, antena GPS, antena WWAN
• Kit stylus, cabos RS232 & CANBus, cabos LAN/USB IP65, kits de montagem

Alimentação

• Bateria: UPS opcional 400 mAh (aprox. 20 minutos de backup)
• Faixa de alimentação: 10–60 V CC com controle de ignição
• Consumo: típico 45 W

Exemplos de montagem
Montagem 1 – Solução No-Drill (exemplo)

• RAM clamp mounts no empilhador: RAM-D-247U-4 ; RAM arm RAM-D-201U ; RAM ball RAM-D-2461U

Montagem 2 – Solução Drill (exemplo)

• RAM round base RAM-D-202U ; RAM arm RAM-D-201U ; RAM ball RAM-D-2461U

Notas

• Imagens e tabelas são ilustrativas; métodos de instalação disponíveis dependem do modelo e das opções.
• Confirme a configuração I/O, montagem e alimentação necessárias antes da encomenda.
