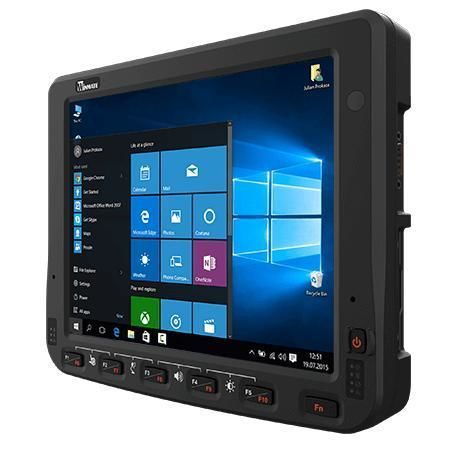

Terminal de bordo 10,4" FM10E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Visão geral
O Winmate FM10E-V é um terminal veicular Windows de 10,4" equipado com processadores Intel® Elkhart Lake. Projetado para logística de armazém, gestão de frotas e operações com empilhadeiras, fornece proteção frontal IP65, resistência MIL-STD-810H a choque e vibração, ampla entrada de alimentação 10–60V DC com suporte a ignição, ecrã táctil PCAP e montagem VESA para instalações em veículos.

Principais características

• Processadores Intel® Elkhart Lake (x6413E por padrão; variantes opcionais)
• Painel 10,4" 1024 x 768 PCAP multi-touch (400 nits padrão, 800 nits opcional)
• IP65 frontal e certificação MIL-STD-810H
• Entrada de energia 10–60V DC com controlo de ignição; UPS opcional
• Temperatura de operação alargada −30 °C a 60 °C; design fanless
• Montagem VESA 75 x 75 mm e compatibilidade com RAM Mount

Certificações

• IP65
• MIL-STD-810H (choque & vibração)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Detalhes do produto
O FM10E-V foi concebido para operação contínua em campo, com uma caixa selada que cumpre IP65 e MIL-STD-810H para ambientes industriais severos.

Ecrã táctil PCAP: painel de 10,4" projected capacitive com suportes para modo mão, stylus e luvas, resistente a sujidade e detritos.

Opções de CPU de alto desempenho: Intel Atom x6413E por defeito; opções Elkhart Lake de maior desempenho para cargas IoT/edge que exigem mais CPU/gráficos e recursos de gestão.

Windows IoT Enterprise: fornecido com Windows 10 IoT Enterprise LTSC (64-bit) por defeito; Windows 11 IoT Enterprise LTSC opcional para compatibilidade empresarial de gestão de dispositivos.

Segurança & gestão: TPM 2.0 e compatibilidade SOTI MobiControl para gestão centralizada e operação segura de frotas.

Montagem 1 – Solução sem perfuração (excerto)
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Montagem 2 – Solução com perfuração (excerto)
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Montagem 3 – Montagem do teclado (excerto)
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA holes to device and 4 AMPS holes to RAM Ball | 1
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Notas
Os métodos de instalação disponíveis dependem do modelo/configuração adquirido. As imagens são ilustrativas e podem diferir do produto final.

Especificações técnicas

• Ecrã: 10.4" 1024 x 768, PCAP multi-touch; brilho 400 nits (padrão), 800 nits (opcional)
• CPU: Intel Atom x6413E 1.5GHz (até 3GHz) padrão; opções x6425E, x7433RE, x7835RE
• Memória/Armazenamento: 4GB/128GB padrão; opções 8GB/16GB e 256GB/512GB
• Segurança: TPM 2.0; compatibilidade SOTI MobiControl
• SO: Windows 10 IoT Enterprise LTSC (64-bit) padrão; Windows 11 IoT Enterprise LTSC opcional
• Conectividade: WLAN, Bluetooth; WWAN 4G/LTE opcional; GNSS opcional (GPS/GLONASS)
• I/O: 1 x USB Type-C; 1 x USB 2.0 Type-A; 2 x RS232/422/485 (default RS232); 1 x Gigabit LAN (PSE opcional); Micro SD; Dual-Nano SIM; áudio/DIDO opcional; CANBus opcional
• Ambiente: Operação −30 °C a 60 °C; humidade 5%–90% RH sem condensação
• Robustez: MIL-STD-810H; IP65; EN62262 IK07; ESD EN 61000-4-2
• Dimensões: 268.1 x 214 x 51 mm; peso 2.4 kg; VESA 75 x 75 mm; fanless
• Energia: 10–60V DC com controlo de ignição; UPS 400mAh opcional (~20 min); consumo típico 45W
