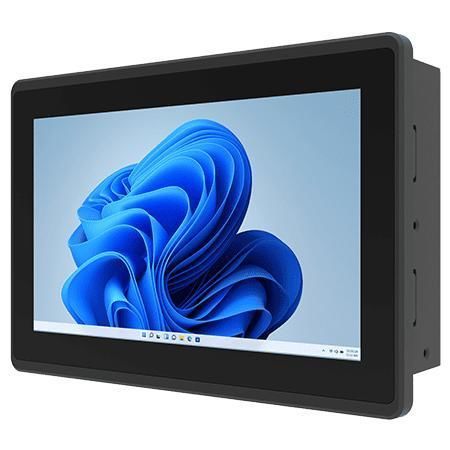

Painel PC com tela sensível ao toque multitouch W07IAN3S-EHT1

com tela sensível ao toque capacitiva PCAP7"1024 x 600

Visão geral
Winmate W07IAN3S-EHT1 é um Panel PC HMI de 7.0 polegadas da Série E, destinado ao controlo de máquinas, automação industrial e interfaces de operador. Equipado com Intel® Processor N150 (6M Cache, até 3,60 GHz), possui design fanless, frente IP65, ecrã PCAP multi-touch e Ethernet dupla 2.5 Gigabit para integração industrial.

Principais características

• Ecrã 7.0" 1024 x 600 com Projected Capacitive Multi-Touch (PCAP)
• Processador Intel® N150, 6M Cache, até 3,60 GHz
• Frente com proteção IP65 contra água e poeira
• Controladores duplos Intel® 2.5 Gigabit Ethernet
• Design sem ventoinha e consumo muito baixo

Descrição do produto
Indicada para integração OEM, painéis de controlo e aplicações HMI edge, a W07IAN3S-EHT1 reduz a manutenção graças ao design fanless e limita a entrada de partículas. A proteção frontal IP65 em combinação com o ecrã PCAP assegura operação fiável em ambientes industriais. As portas duplas 2.5GbE fornecem maior largura de banda e redundância de rede para monitorização e controlo remoto.

Display

• Tamanho: 7.0 inches
• Touch / Vidro: Projected Capacitive Multi Touch Screen (PCAP)
• Resolução: 1024 x 600
• Brilho do painel: 320 nits
• Relação de contraste: 1000:1
• Ângulos de visualização: 75, 75, 75, 70
• Área ativa: 153.6 x 90 mm

Especificações do sistema

• Processador: Intel® Processor N150, 6M Cache, até 3,60 GHz
• Memória: 8 GB (padrão), até 16 GB (opcional)
• Armazenamento: 128 GB SSD (padrão); opcionais 256 GB, 512 GB, 1 TB, 2 TB, 4 TB
• Controlador Ethernet: 2 x Intel® 2.5 Gigabit Ethernet
• Segurança: TPM 2.0
• Sistemas operativos (opcionais): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Ubuntu: não suporta Wake on Touch)
• WLAN / Bluetooth: opcionais

Mecânica

• Dimensões: 185 x 128 x 56 mm
• Recorte (Cut out): 174.9 x 117.7 mm
• Peso: 2.4 kg
• Montagem: Panel mount (padrão); VESA mount (opcional)
• Enclosure: Metal housing & ABS+PC
• Sistema de refrigeração: Fanless design

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Classe IP: Frente IP65

Certificação

• CE
• FCC

Portas I/O

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (suporta DP Alt. mode)
• Serial: 1 x RS232/422/485 (padrão RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Vídeo: 1 x HDMI 2.0 (opcional)
• Expansão: 1 x M.2 2230 E-Key slot (para módulo Wi‑Fi)
• Alimentação: 1 x 12V DC, jack DC 2.5φ

Acessórios

• Adaptador 100~240V AC para DC
• Cabo de alimentação
• Parafusos VESA
• Clips de montagem

Energia

• Classificação: 12V DC
• Adaptador: 12V 50W

Especificações técnicas

• Modelo: W07IAN3S-EHT1
• Marca: Winmate
• Ecrã: 7.0" (1024 x 600)
• Tecnologia touch: PCAP multi-touch
• Processador: Intel® N150 (6M Cache, até 3,60 GHz)
• Memória: 8 GB padrão, até 16 GB
• Armazenamento: 128 GB SSD padrão; opções até 4 TB
• Ethernet: Dual Intel® 2.5 Gigabit
• Portas USB: 2 x USB-A 3.2 Gen1, 1 x USB-C 3.2 Gen2 (DP Alt Mode)
• Porta serial: RS232/422/485
• Vídeo opcional: HDMI 2.0
• Expansão: M.2 2230 E-Key para Wi‑Fi
• Segurança: TPM 2.0
• Montagem: Panel mount padrão, VESA opcional
• Proteção frontal: IP65
• Faixa operacional: 0°C a 50°C
• Dimensões / Peso: 185 x 128 x 56 mm / 2.4 kg
• Certificações: CE, FCC
