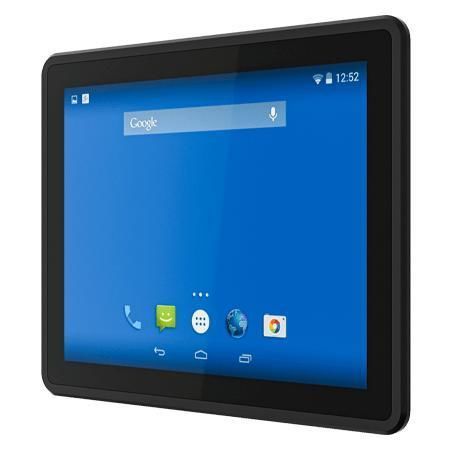

Painel PC com tela sensível ao toque multitouch R15FA3S-EHC3

com tela sensível ao toque capacitiva PCAP15"1024 x 768

Visão geral
O Winmate R15FA3S-EHC3 é um painel PC HMI de 15 polegadas baseado na série NXP i.MX6 E, concebido para controle de máquinas, automação fabril e interfaces de operador em ambientes industriais. A unidade dispõe de ecrã multi-touch projetado capacitivo, computação ARM sem ventoinha, proteção frontal IP65 e suporte opcional a Power over Ethernet (PoE) para simplificar cablagem e gestão de energia.

Principais características

• Ecrã 15.0" 1024 x 768 com Projected Capacitive Multi-Touch (P-CAP)
• Processador NXP i.MX6 Dual Core 1.0 GHz
• Design fanless para baixo consumo e operação silenciosa
• Suporte PoE (PD, 802.3at)
• Frontal IP65 (resistente a água e poeira)
• E/S: USB (Console/Mini/Type-A), RS232/422/485, Micro SD, RJ45 com PoE, Micro HDMI opcional

Destaques do produto

• True-flat frontal para limpeza fácil e manutenção higiénica em áreas de produção
• PoE reduz a complexidade de instalação ao combinar dados e energia num único cabo
• Processamento ARM oferece desempenho eficiente com consumo reduzido para aplicações embebidas
• Ecrã P-Cap com suporte multi-touch e vidro de proteção resistente a riscos
• Clips de montagem para painel e opções VESA para integração em armários de controlo ou estações de operador

Certificações

• CE, FCC

Especificações técnicas

• Ecrã
  • Tamanho: 15.0 inches
  • Touch / Vidro: Projected Capacitive Multi Touch Screen
  • Resolução: 1024 x 768
  • Brilho: 300 nits
  • Relação de contraste: 2000:1
  • Ângulos de visão: 88/88/88/88
  • Área ativa: 304.1 x 228.1 mm
• Sistema
  • Processador: NXP i.MX6 Dual Core, 1.0 GHz
  • Memória: 1 GB (padrão); 2 GB (opcional)
  • Armazenamento: eMMC 16 GB (padrão); 32 GB eMMC (opcional)
  • SOs (opcionais): Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 com Qt 5.5
  • WLAN / Bluetooth: opcional via módulo mPCIe Wi‑Fi
• Mecânica
  • Dimensões: 353 x 277 x 42 mm
  • Cut out: 336 x 266 mm
  • Peso: 3.0 kg
  • Montagem: Panel mount; VESA mount
  • Caixa: moldura frontal metálica com tampa traseira em plástico
  • Refrigeração: fanless
• Ambiente
  • Humidade de funcionamento: 10% a 90% RH, sem condensação
  • Temperatura de funcionamento: 0°C a 50°C
  • Temperatura de armazenamento: -10°C a 60°C
  • Grau de proteção: frente IP65
• Portas E/S
  • USB: 1 x Console Port (Mini USB), 1 x USB OTG, 1 x USB 2.0 (Type-A)
  • Série: 1 x RS232/422/485 (default RS232)
  • LAN: 1 x RJ45 com PoE (PD, 802.3at)
  • Vídeo: 1 x Micro HDMI (opcional)
  • SD Card: 1 x Micro SD slot
  • Expansão: 1 x mPCIe slot (half-size Wi‑Fi)
  • CANBUS: 1 x CANBUS (D-sub9)
  • Alimentação: 1 x 12V DC, terminal block 2 pinos
• Acessórios e alimentação
  • Adaptador 100 ~ 240V AC para 12V DC (12V 50W recomendado)
  • Cabo de alimentação, parafusos VESA, clips de montagem, CD de drivers e manual (consoante configuração)
