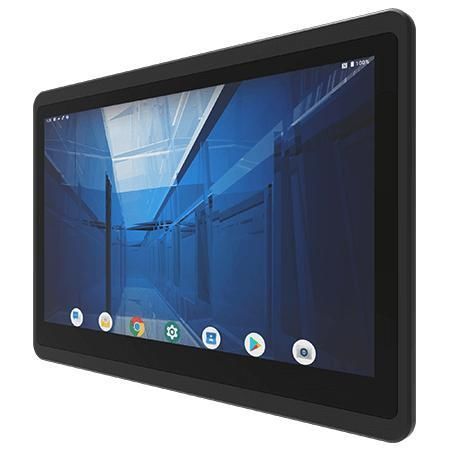

Painel PC com tela sensível ao toque multitouch W15MG3S-EHA4

com tela sensível ao toque capacitiva PCAP15,6"1920 x 1080

Visão geral
O Winmate W15MG3S-EHA4 é um Panel PC HMI de 15,6 polegadas da série E, destinado ao controlo de máquinas, automação de fábrica e interfaces de operador. Apresenta CPU ARM de 6 núcleos, design sem ventoinha, proteção frontal IP65 e Android 13 por defeito, com opções Linux para integração personalizada.

Principais características

• 15,6" Full HD (1920 × 1080) com ecrã táctil Projected Capacitive Multi‑Touch (PCAP)
• Processador ARM: 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Design fanless para operação silenciosa e baixo consumo
• Frente com proteção IP65 contra água e poeira
• Android 13 (padrão); Linux Yocto e Ubuntu opcionais

Ecrã

• Tamanho: 15,6 polegadas
• Toque / Vidro: Projected Capacitive Multi Touch (PCAP)
• Resolução: 1920 × 1080
• Brilho: 400 nits
• Relação de contraste: 800:1
• Ângulos de visão: 85/85/85/85
• Área ativa: 344,16 × 193,59 mm

Especificação do sistema

• Processador: ARM 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Memória: 4 GB LPDDR4
• Armazenamento: 32 GB onboard
• Sistema operativo: Android 13 (padrão); Linux Yocto 5.15.47 com Qt 5.15 (opcional); Ubuntu 22.04 (opcional)

Mecânica

• Dimensões: 402 × 251,3 × 63 mm
• Recorte (cut out): 369 × 228 mm
• Peso: 2,8 kg
• Montagem: Panel mount
• Enclosure: Moldura frontal metálica, tampa traseira plástica
• Arrefecimento: Design sem ventoinha

Ambiente

• Humidade de funcionamento: 10%–90% RH, sem condensação
• Temperatura de funcionamento: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 60°C
• Choque: MIL‑STD‑810H Método 516.8 Procedimento I
• Vibração: MIL‑STD‑810H Método 514.8 Procedimento I
• Classificação IP: Frente IP65

Certificações

• CE
• FCC

Portas / I/O

• USB: 2 × USB 2.0 Tipo A; 1 × USB 2.0 Tipo C (OTG)
• Série: 1 × RS232/422/485 (por defeito RS232)
• LAN: 1 × 10/100/1000 Mbps (PoE PD 802.3at opcional)
• Vídeo: Saída Micro HDMI (opcional)
• SD: Ranhura Micro SD

Acessórios

• Adaptador AC 100–240V para DC
• Cabo de alimentação
• Parafusos VESA
• Clips de montagem

Energia

• Entrada: 12V DC via terminal block
• Adaptador recomendado: 12V 50W

Características / especificações técnicas

• Modelo: W15MG3S-EHA4
• Ecrã: 15,6" FHD (1920×1080), 400 nits, PCAP multi‑touch
• Processador: ARM 2×A78 + 4×A55 @ 2,0 GHz
• Memória / Armazenamento: 4 GB LPDDR4; 32 GB onboard
• Carcaça & Montagem: Moldura frontal metálica, tampa traseira plástica; montagem em painel
• Dimensões / Peso: 402 × 251,3 × 63 mm; 2,8 kg
• Arrefecimento: Sem ventoinha
• Proteção frontal: IP65
• Ambiente: 0°C a 50°C operação; -20°C a 60°C armazenamento; 10%–90% RH sem condensação
• Choque & Vibração: MIL‑STD‑810H
• I/O: USB 2.0 (A×2, C OTG×1), RS232/422/485×1, LAN 10/100/1000×1 (PoE opcional), Micro HDMI (opt), Micro SD slot
• Alimentação: 12V DC terminal block; adaptador 12V 50W
• Certificações: CE, FCC
