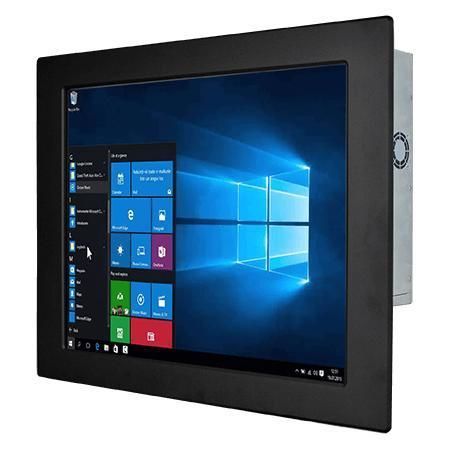

Painel PC com tela sensível ao toque resistiva R17IF7T-IPM1

17"Intel® Core i3Intel® Core i5

Visão geral
Winmate R17IF7T-IPM1 é um PC painel frontal IP65 de 17" concebido para controlo de máquinas, automação fabril e HMI de operador. Integra processadores Intel® 9th Gen. Core™ i3/i5/i7, opções de armazenamento flexíveis, múltiplas portas I/O e moldura frontal com classificação IP65 para operar em ambientes húmidos ou com pó. Projetado para implantações industriais de longa duração.

Principais características

• Ecrã 17", resolução 1280 x 1024
• Intel® 9th Gen. Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Armazenamento flexível: bay 2.5" HDD + soquete SSD, opção M.2 NVMe
• Múltiplas I/Os: 2 seriais, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• Entrada de alimentação 12 V DC com conector Din4 bloqueável
• DisplayPort até 4096 x 2304 @60 Hz; HDMI opcional até 4096 x 2304 @24 Hz

Design frontal à prova de água IP65
Moldura frontal com classificação IP65 para resistência à água e poeira. Construção de moldura estreita com O-ring traseiro para manter a vedação quando montado em painéis ou gabinetes.

Operações intuitivas com ecrã tátil
Disponível com ecrã tátil resistivo ou vidro de proteção (sem toque) conforme a necessidade da aplicação; opções de superfície adaptam-se ao ambiente operativo e à manutenção.

Saída dupla de ecrã e interfaces de sinal
Fornece DP (padrão), HDMI opcional e interfaces compatíveis para suportar configurações de ecrã único ou duplo e integração com placas embebidas e controladores.

Instalação fácil
Anel de borracha (O-ring) na parte traseira da moldura frontal vedará contra as fixações do cliente para impedir a entrada de água/poeira. Projetado para montagem em painel (padrão) com opção de montagem VESA para integração flexível.

Adequado para quiosques exteriores
Quando corretamente instalado em um invólucro, a classificação frontal IP65 permite aplicações em quiosques e terminais exteriores (estacionamento, postos de combustível, piscinas, quiosques interativos) que exigem proteção frontal contra água e partículas.

Especificações técnicas

• Tamanho do ecrã: 17.0 inches
• Resolução: 1280 x 1024
• Táctil / Vidro: Resistive Touch Screen (opcional); Protection Glass sem toque (opcional)
• Brilho do painel: 350 nits
• Relação de contraste: 1000:1
• Ângulos de visualização: 85/85/80/80
• Área ativa: 337.920 x 270.336 mm
• Processador (opções): Intel® Core™ i7-9700TE (Default); i5-9500TE; i3-9100TE
• Chipset: Intel® Q370
• Memória: 2 x non-ECC SO-DIMM, até 64GB (32GB por DIMM)
• Armazenamento: 128GB SSD (Default); opcional 256GB / 512GB / 1TB / 2TB; 2 x SATA III para 2.5" SSD/HDD (RAID 0/1 opcional); 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Segurança: TPM 2.0
• SO (opcional): Windows 10 IoT Enterprise (64-bit); Linux Ubuntu
• WLAN / BT: opcional (slot M.2 Wi‑Fi)
• Dimensões mecânicas: 440 x 360 x 81 mm
• Cut out: 394 x 314 mm
• Peso: 5.9 kg
• Montagem: Panel mount (Default); VESA (Optional)
• Chassis: metal housing
• Arrefecimento: Fan design (active cooling)
• Humidade operação: 10% a 90% RH, não condensante
• Temperatura operação: 0°C a 50°C
• Temperatura armazenamento: -10°C a 60°C
• Classificação IP: Front IP65
• Certificações: CE, FCC
• I/O Ports: 4 x USB 3.2 Gen1 Type-A; Serial: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x Giga RJ45
• Vídeo: 1 x DP1.2 (Default); 1 x HDMI 1.4 (Optional)
• Áudio: 1 x Mic In; 1 x Line Out; 2 x Speaker
• Expansão: 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 3.0 x16 (opcional)
• Indicadores & Controles: LED power; LED storage; botão power; botão reset; manípulo ajuste brilho
• Entrada de alimentação: 1 x 12V DC Din4 pin connector (lockable)
• Adaptador / Potência: 12V DC (exemplo adaptador 12V 120W)
• Acessórios: adaptador AC 100~240V para DC, cabo de alimentação, parafusos VESA, clipes de montagem, manual
