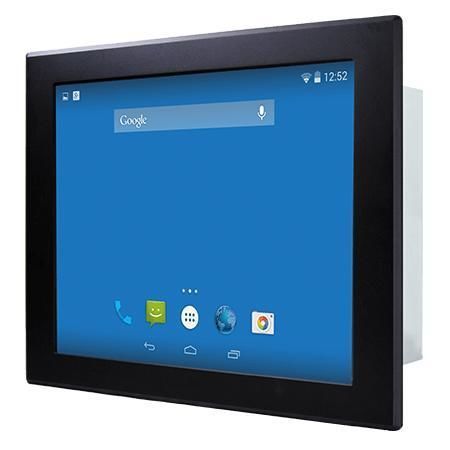

Painel PC com tela sensível ao toque resistiva R19FA3S-IPM1

TFT LCD19"NXP i.MX6

Visão geral
O Winmate R19FA3S-IPM1 é um Panel PC frontal de 19 polegadas baseado na plataforma NXP i.MX6, desenvolvido para controlo de máquinas, automação industrial e HMI de operadores. O design sem ventoinha e a proteção frontal IP65 tornam-no adequado para ambientes húmidos e poeirentos que exigem disponibilidade a longo prazo.

Principais características

• Ecrã 19" 1280 x 1024 TFT com toque resistivo (vidro de proteção opcional)
• Processador NXP i.MX6 Dual Core 1.0 GHz (Quad Core opcional)
• Proteção frontal IP65 contra água e pó
• LPDDR3 onboard 1 GB (opcional 2 GB)
• eMMC onboard 16 GB (opcional 32 GB)
• Conectividade: USB, RS-232/422/485, Micro SD, Mini USB, Micro HDMI (opcional), LAN com PoE
• Operação sem ventoinha e consumo muito baixo

Design frontal à prova de água IP65
A classificação frontal IP65 protege contra salpicos e entrada de pó mantendo uma moldura estreita. Adequado para automação de fábricas, quiosques exteriores e outras aplicações expostas à humidade ou partículas.

Operação intuitiva com ecrã tátil
Opções de superfície flexíveis: ecrã tátil resistivo para interação do operador ou vidro de proteção quando o toque não é necessário, permitindo integração em diferentes configurações HMI.

Saídas de vídeo e integração
Suporta interfaces de vídeo comuns (Micro HDMI opcional e compatibilidade VGA) para integração fácil com placas embebidas e sistemas industriais.

Instalação fácil
Um O-ring na parte traseira da moldura frontal assegura a vedação entre o painel e a fixação do cliente para evitar infiltrações. Suporta montagem em painel e montagem VESA para instalação em armários ou quiosques.

Adequado para quiosques exteriores
Quando corretamente incorporado e montado, a classificação frontal IP65 permite que o painel resista a condições exteriores como água, humidade, luz solar e partículas em suspensão, adequado para parques de estacionamento, postos de combustível e quiosques junto a piscinas.

Certificações
CE, FCC

Especificações técnicas

• Modelo: R19FA3S-IPM1
• Processador: NXP i.MX6 Dual Core 1.0 GHz (Quad Core opcional)
• Memória: 1 GB LPDDR3 (padrão), 2 GB opcional
• Armazenamento: eMMC onboard 16 GB (padrão), 32 GB opcional
• Sistemas operativos (opcionais): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN/BT: opcional via módulo mPCIe
• Ecrã: 19.0 polegadas; Resolução: 1280 x 1024; Brilho: 250 nits; Contraste: 1000:1; Ângulos de visão: 85/85/80/80
• Toque/vidro: toque resistivo (opcional) ou vidro de proteção (opcional)
• Dimensões mecânicas: 474 x 384 x 71.4 mm; Corte (cut out): 431 x 341 mm; Área ativa: 376.32 x 301.06 mm
• Peso: 6.9 kg
• Montagem: Panel mount; VESA Mount
• Chassis: metal housing; Arrefecimento: fanless
• Humidade operação: 10% a 90% RH sem condensação
• Temperatura operação: 0°C a 50°C; Armazenamento: -10°C a 60°C
• Classificação IP: Frente IP65
• Portas IO: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 Type-A, 1 x RS232/422/485 (padrão RS232), 1 x RJ45 (PoE PD, IEEE 802.3at), 1 x Micro HDMI (opcional), 2 x altifalantes, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Alimentação: 1 x 12V DC, bornes 2 pinos; Adaptador: 12V 50W (acessório)
• Acessórios: adaptador 100~240V AC→12V DC, cabo de alimentação, parafusos VESA, clips de montagem
• PoE: PD conforme IEEE 802.3at (até 25 W)
