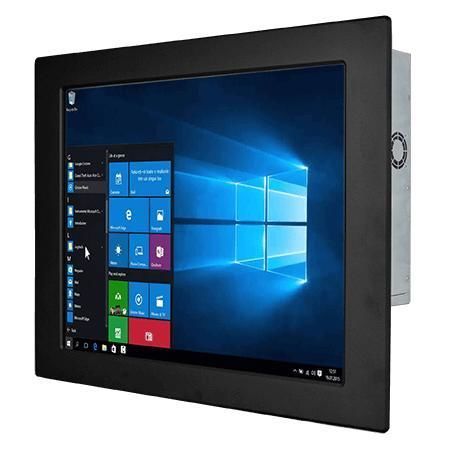

Painel PC com tela sensível ao toque resistiva R19IAD7T-IPA1

com tela sensível ao toqueLCD19"

Visão geral
O Winmate R19IAD7T-IPA1 é um Panel PC frontal IP65 de 19 polegadas, projetado para controle de máquinas, automação de fábrica e HMI de operador. Suporta processadores Intel® Core™ de 12ª/14ª geração (Alder Lake / Raptor Lake T-series) e oferece proteção frontal IP65 com diversas opções de I/O e expansão para integração industrial.

Principais características

• Display 19.0" 1280 x 1024, 400 nits, contraste 1000:1
• Opções de CPU Intel® Core™ i3/i5/i7/i9 T-series (12ª/14ª G)
• 2 x SO-DIMM DDR5 4800MHz, até 64GB (32GB por slot)
• Ethernet dual integrado 2.5 Gigabit (controladores Intel®)
• Multi-display: DP1.4a (DP++), HDMI 2.0b opcional
• Múltiplas I/O: 4 x USB 3.2 Gen2, portas seriais (configuráveis RS232/422/485)
• Frontal com proteção IP65, entrada de alimentação 12V DC

Design frontal IP65
O bezel frontal é selado com um O-ring de borracha na parte traseira para impedir a entrada de água e poeira quando instalado em um gabinete do cliente. O design é adequado para ambientes úmidos e empoeirados e para quiosques externos se corretamente montado.

Tela sensível ao toque e opções de display
Opções de superfície: touch resistivo (opcional) ou vidro de proteção sem função touch. Especificações do display: 19.0 polegadas, resolução 1280 x 1024, 400 nits, contraste 1000:1, ângulos de visão 85/85/80/80, área ativa 376.32 x 301.06 mm.

I/O e expansibilidade
I/O e expansão padrão incluem 4 x USB 3.2 Gen2 Tipo-A, portas seriais (1 x RS232/422/485 configurável + 1 x RS232), LAN dupla 2.5 Giga, DP1.4a e HDMI 2.0b opcional, saída de áudio e entrada de microfone, além de slots M.2 para NVMe SSD e módulo Wi‑Fi.

Mecânica e instalação
Gabinete metálico compacto para montagem em painel. Dimensões 474 x 384 x 87 mm; corte 431 x 341 mm; peso aprox. 6,9 kg. Montagem em painel padrão; montagem VESA opcional. Projeto com ventoinha.

Desempenho ambiental
Umidade operacional 10%–90% RH sem condensação. Temperatura de operação 0°C a 50°C. Temperatura de armazenamento -10°C a 60°C. Frontal IP65.

Certificações
CE, FCC.

Especificações técnicas

• Display: 19.0"; Resolução 1280 x 1024; Brilho 400 nits; Contraste 1000:1; Ângulos 85/85/80/80; Área ativa 376.32 x 301.06 mm
• Touch / Vidro: Touch resistivo (opcional); Vidro de proteção sem touch (opcional)
• Processadores: Intel® Core™ i3-12100TE (padrão) / i5-12500TE / i7-12700TE / i9-12900TE e opções T mais recentes (i3-14100T, i5-14500T, i7-14700T, i9-14900T)
• Chipset: Intel® R680E
• Memória: 2 x non-ECC SO-DIMM DDR5 4800MHz, até 64GB (32GB por DIMM)
• Armazenamento: 128GB SSD padrão; opções 256GB/512GB/1TB/2TB/4TB; 2 x SATA III para 2.5" até 2TB (RAID opcional)
• Ethernet: 2 x Intel® 2.5GbE (RJ45)
• Segurança: TPM 2.0
• Sistemas: Windows 11 IoT Enterprise 64-bit (opcional); Windows 11 Pro 64-bit (opcional); Linux Ubuntu 22.04 (opcional, Wake on Touch não suportado)
• WLAN/BT: Opcional (M.2 2230 E-Key)
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serial: 1 x RS232/422/485 (default RS232) + 1 x RS232
• Vídeo: 1 x DP1.4a (DP++), até 4096x2160@60Hz; 1 x HDMI 2.0b opcional, até 4096x2160@60Hz
• Áudio: Mic in, Line out
• Expansão: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentação: 1 x 12V DC Din4; Adaptador 12V 220W conforme configuração
• Controles: 1 x Power, 1 x Reset
• Acessórios: Adaptador 100~240V AC→DC; cabo de alimentação; parafusos VESA; clipes de montagem
• Mecânica: 474 x 384 x 87 mm; Corte 431 x 341 mm; Peso 6.9 kg; Gabinete metálico; Refrigeração por ventoinha
• Ambiental: Umidade 10%–90% RH sem condensação; Operação 0°C–50°C; Armazenamento -10°C–60°C; Front IP65
• Certificações: CE, FCC
