Introdução do produto

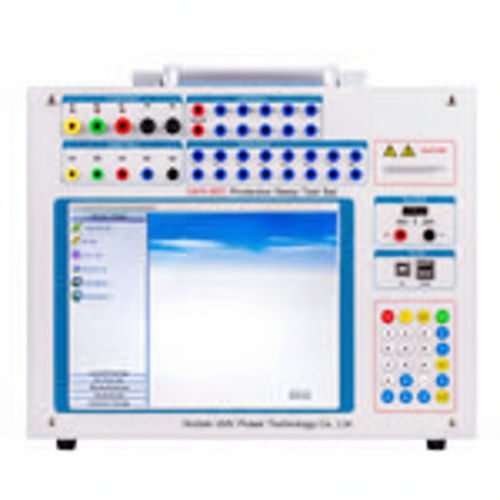

O testador de proteção de relé trifásico UHV-803 é um aparelho compacto conforme DL/T624-1997. Adota arquitetura DSP+FPGA, saída DAC verdadeira de 16 bits, amplificadores lineares modulares de alta potência, ecrã TFT 8,4" (800×600), teclado/mouse industriais e Windows XP. Pode operar em modo autónomo ou ligado a PC, oferecendo capacidades de bancada em formato portátil.

Características do produto

• Saídas multicanais flexíveis: saídas configuráveis de 4 fases de tensão e 3 fases de corrente; suporta testes padrão e testes específicos como diferencial de transformador e comutação rápida.
• Operação controlada por PC: ligação direta a portátil/desktop para sequências automatizadas, execução estável e exportação de dados.
• Amplificação linear de alta fidelidade: amplificadores não comutados que minimizam interferências HF/MF em todas as gamas de corrente.
• Host portátil com DSP: processamento de alta velocidade que gera formas de onda precisas em unidade compacta adequada para campo.
• Software de teste inteligente: verificação de ajustes de proteção, reprodução de falhas, registo de dados, diagramas vetoriais e geração automática de relatórios.
• Saídas DC auxiliares duplas: saídas DC integradas 110V/220V para alimentação auxiliar.
• Conectividade expandida: portas USB para comunicação e transferência de dados.
• Sistema de proteção abrangente: gestão térmica, arranque suave e diagnósticos integrados.

Parâmetros do produto
Saída de corrente CA
Precisão de saída: 0,2°; Saída de corrente de fase (RMS): 0–40 A; Saída de corrente trifásica em paralelo (RMS): 0–120 A; Valor de trabalho contínuo admissível por fase: 10 A; Potência máxima por fase: 420 VA; Potência máxima 3 em paralelo: 900 VA (tempo máximo permitido 10 s); Faixa de frequência (fundamental): 0–1000 Hz; Ordens harmónicas: 1–20.

Saída de corrente CC
Precisão de saída: 0,5°; Corrente de saída: 0–±10 A/fase, 0–±30 A/3 em paralelo; Tensão máxima de carga: 20 V.

Saída de tensão CA
Precisão de saída: 0,2°; Tensão de fase (RMS): 0–120 V; Tensão de linha (RMS): 0–240 V; Potência fase/linha exemplo: 80 VA / 100 VA; Faixa de frequência (fundamental): 1–1000 Hz; Ordens harmónicas: 1–20.

Saída de tensão CC
Precisão de saída: 0,2°; Faixa tensão fase: 0–±160 V; Faixa tensão linha: 0–±320 V; Potência fase/linha exemplo: 70 VA / 140 VA.

Quantidade de comutação e medição de tempo
Entradas de comutação: 10 vias; Contacto nulo: 1–20 mA; Níveis de acesso de contacto potencial: '0' = 0–+6 V ; '1' = +11 V–+250 V ; Saídas de comutação: 8 pares (DC: 220 V/0,2 A ; AC: 220 V/0,5 A) ; Medição de tempo: 0,1 ms–9999 s, precisão 0,1 ms.

Mecânico & Geral
Tipo: controlo industrial ; Dimensões: 375×305×140 mm³ ; Peso: 13 kg ; Fonte de alimentação: AC 220 V ±10%, 50/60 Hz ; Temperatura ambiente: -10 °C a +50 °C.

Especificações técnicas

• Modelo: UHV-803
• Marca: UHV
• Arquitetura: DSP + FPGA, DAC real de 16 bits
• Ecrã: 8,4" TFT, 800×600
• Sistema operativo: Windows XP (host) ; controlo por PC suportado
• E/S principais: saídas de tensão 4 fases configuráveis, saídas de corrente 3 fases, E/S de comutação multicanais, conectividade USB
• Intervalos principais: corrente AC fase 0–40 A ; 3 fases paralelas 0–120 A ; tensão AC fase 0–120 V ; linha 0–240 V
• Precisões: 0,2° para saídas AC/tensão/corrente ; 0,5° para corrente DC
• Potências máximas: corrente fase 420 VA ; 3 paralelas 900 VA (10 s)
• Medição de tempo: resolução 0,1 ms ; intervalo 0,1 ms–9999 s
• Saídas DC auxiliares: 110 V / 220 V
• Proteções: gestão térmica, arranque suave, diagnósticos
• Dimensões & peso: 375×305×140 mm³ ; 13 kg
