Testador de rede UHV-802

de performancede impulso de correntede tensão

Introdução ao produto

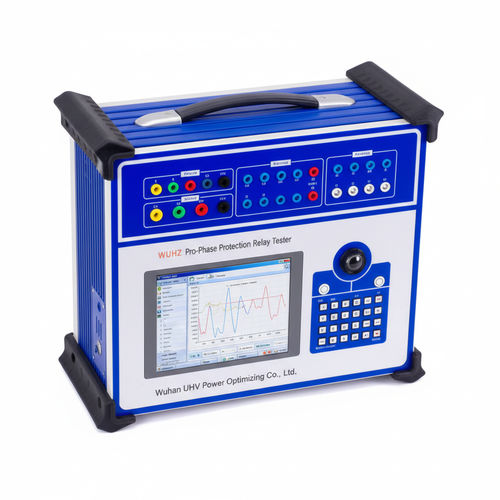

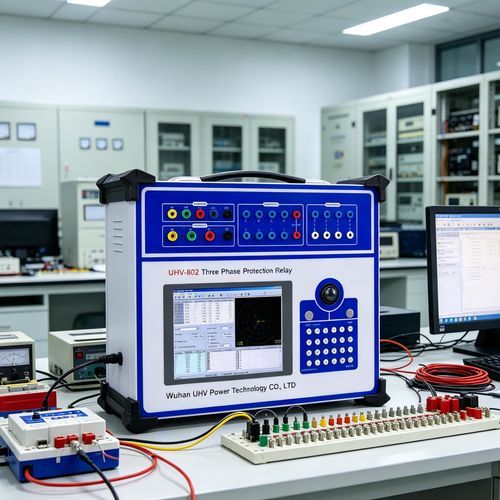

O UHV-802 é um testador de relé trifásico concebido para testes de injeção de corrente secundária e verificação de proteção. Integra um computador industrial com Windows, ecrã TFT de 6,4", trackball e teclado otimizado para operação autónoma em campo ou controlo a partir de um PC externo.

Principais características

• Saídas flexíveis: tensão 4 fases e corrente 3 fases; corrente de fase 0–40 A, corrente trifásica paralela até 0–120 A; tensão de fase 0–120 V, tensão de linha 0–240 V.
• Amplificadores lineares de alta fidelidade (não chaveados) para formas de onda limpas e baixa distorção.
• Host controlado por DSP com processamento em tempo real rápido, ampla faixa de frequência (0–1000 Hz) e conversão D/A de alta resolução.
• Modos de operação duplos: standalone com teclado/ratão integrados ou controlo por PC via USB/RS232/Ethernet.
• Saídas auxiliares DC ajustáveis (110 V e 220 V) e E/S completas incluindo entradas/saídas de comutação e canais de medição de tempo.

Vantagens para engenheiros de teste

• Geração e medição de sinais precisos através de DSP e conversor A/D de alta precisão para testes de proteção fiáveis.
• Sequências de teste automatizadas, reprodução de falhas e geração de relatórios para reduzir trabalho manual.
• Design portátil em unidade única adequado para comissionamento, manutenção e resolução de avarias em campo.
• Funções completas de autoproteção (térmica, hardware e diagnóstico por software) para proteger o equipamento e a integridade dos testes.

Cenários de aplicação

• Ponca em serviço e ensaios de aceitação de fábrica de relés e esquemas de proteção.
• Manutenção rotineira e calibração de relés em subestações, centrais elétricas e plantas industriais.
• Simulação de falhas e resolução de problemas, incluindo reprodução de falhas e análise por diagrama vetorial.

Detalhes do produto — saídas elétricas

Saída de corrente AC
Corrente de fase (RMS): 0–40 A
Precisão de saída: 0,2°
Corrente trifásica em paralelo (RMS): 0–120 A
Corrente de fase em operação contínua: 450 VA
Potência máxima de saída (3 paralelas): 900 VA
Tempo máximo permitido (3 paralelas): 10 s
Faixa de frequência (fundamental): 0–1000 Hz
Ordem harmónica: 0–20

Saída de corrente DC
Corrente de saída: 0–±10 A por fase; 0–±30 A (3 paralelas)
Precisão de saída: 0,5°
Tensão máxima de carga: 20 V

Saída de tensão AC
Tensão de fase (RMS): 0–120 V
Precisão de saída: 0,2°
Tensão de linha (RMS): 0–240 V
Potência fase/linha: 80 VA / 100 VA
Faixa de frequência (fundamental): 0–1000 Hz
Ordem harmónica: 0–20

Saída de tensão DC
Faixa tensão de fase: 0–±160 V
Precisão de saída: 0,5°
Faixa tensão de linha: 0–±320 V
Potência fase/linha: 70 VA / 140 VA

Entradas/saídas de comutação e medição de tempo
Entradas de comutação: 8 vias (contacto seco 1–20 mA, 24 V). Contacto potencial: "0": 0–+6 V ; "1": +11 V–+250 V
Saídas de comutação: 4 pares (DC: 220 V/0.2 A ; AC: 220 V/0.5 A)
Medição de tempo: intervalo 0.1 ms–9999 s ; precisão 0.1 ms

Perguntas frequentes (seleção)

• P: Porque testar relés periodicamente? R: Para detetar envelhecimento e deriva de parâmetros e garantir o correto funcionamento das protecções.
• P: O que traz um testador microprocessado? R: O controlo DSP/microprocessador permite maior precisão, automação e simulação de falhas complexas.

Especificações técnicas

• Modelo: UHV-802
• Ecrã: 6,4" TFT true color
• Sistema: Windows integrado (interface em inglês)
• Interfaces: USB, RS232, Ethernet 10/100 M
• Corrente AC por fase: 0–40 A ; trifásico paralelo: 0–120 A
• Tensão AC fase: 0–120 V ; linha: 0–240 V
• Saídas DC: corrente ±10 A/fase, ±30 A (3 paralelas) ; tensão ±160 V fase, ±320 V linha
• Frequência: 0–1000 Hz ; harmónicos: 0–20
• Medição de tempo: 0,1 ms–9999 s ; precisão 0,1 ms
