Testador potência UHV-702

de sequência de faseselétricode fase

Resumo

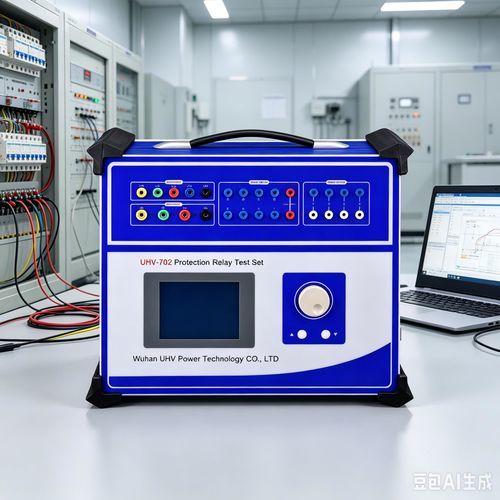

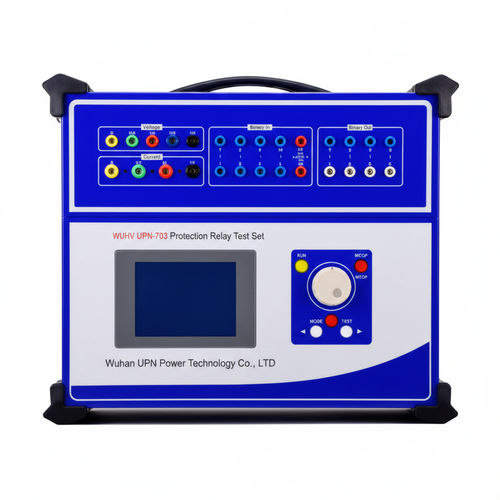

O UHV-702 é um kit testador de proteção de relés trifásico portátil projetado para verificação em campo, calibração e testes de proteção automatizados. Dispõe de saídas de tensão em 4 fases e corrente em 3 fases, ecrã LCD 320×240 e controlador rotativo para operação autónoma; a ligação a PC (software Windows, interface em chinês) permite sequências automatizadas, registo de dados e impressão de relatórios.

Principais características

• Saídas padrão: tensão 4 fases e corrente 3 fases; tensão monofásica até 120 V; corrente monofásica até 40 A (10 s); corrente trifásica paralela até 120 A; quarta fase Ux configurável (3U0 / sync‑check / valor definido pelo utilizador).
• Operação standalone: grande LCD e controlador rotativo para verificação imediata no local sem PC.
• Modos duplos: standalone e ligado a PC para planos de ensaio automatizados, varredura de ajustes de proteção e gravação de dados em tempo real.
• Funções avançadas: diferencial trifásico, transferência rápida de barramento, rearme automático de backup, verificações de sincronismo, reprodução de falhas, visualização vetorial e plotagem de formas de onda.
• I/O digital: entradas de contacto compatíveis 0–250 V com autoidentificação, 7 entradas e 2 pares de saídas de contacto seco; I/O expansível.
• Segurança e fiabilidade: arrefecimento otimizado, arranque suave, autodiagnóstico e bloqueio automático.

Parâmetros — Saída corrente AC

• Precisão de saída: 0.2 class
• Corrente de fase (RMS): 0–40 A
• Corrente trifásica paralela (RMS): 0–120 A
• Valor permissível longo prazo da corrente de fase (RMS): 10 A
• Potência máx. por fase: 450 VA; três fases em paralelo: 900 VA (máx. 10 s)
• Intervalo de frequência (fundamental): 0–1000 Hz (online), 0–300 Hz (standalone)
• Harmónicos: até 20º (online), até 6º (standalone)

Parâmetros — Saída corrente DC

• Precisão de saída: 0.5 class
• Corrente de saída: 0–±10 A/phase, 0–±30 A (paralelo)
• Tensão máxima de carga: 20 V

Parâmetros — Saída tensão AC

• Precisão de saída: 0.2 class
• Tensão de fase (RMS): 0–120 V
• Tensão de linha (RMS): 0–240 V
• Potência fase/linha: 80 VA / 100 VA
• Intervalo de frequência (fundamental): 0–1000 Hz (online), 0–300 Hz (standalone)

Parâmetros — Saída tensão DC

• Precisão de saída: 0.5 class
• Amplitude tensão de fase: 0–±160 V
• Amplitude tensão de linha: 0–±320 V
• Potência fase/linha: 70 VA / 140 VA

Entradas de comutação e medição de tempo

• Entradas de comutação: 8 canais; deteção contacto aberto 1–20 mA, 24 V; acesso contacto potencial: "0" = 0–+6 V, "1" = +11 V–+250 V
• Saídas de comutação: 4 pares (DC: 220 V / 0.2 A; AC: 220 V / 0.5 A)
• Medição de tempo: intervalo 0.1 ms–9999 s; resolução/precisão 0.1 ms

Vantagens

• Saídas adequadas para calibração de proteções
• Funções de teste completas com automação
• Formato portátil para uso em campo
• Operação local clara com LCD e controlador rotativo
• I/O expansível e integração PC para fluxos avançados

Campos de aplicação

• Sistemas de energia: verificação de proteções de linha, testes diferenciais de transformadores principais, testes de controlo de excitação e simulação de falhas.
• Fabrico e operação: I&D, controlo de qualidade de produção, calibração e manutenção de dispositivos de proteção.
• Investigação e ensino: verificação laboratorial e formação em proteção de relés.
• Sistemas especiais: tração, ferroviário e aviação.

Especificações técnicas

• Modelo: UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• Ecrã: LCD 320×240 dot-matrix
• Saída corrente AC: fase 0–40 A ; três fases paralelo 0–120 A
• Saída tensão AC: fase 0–120 V ; linha 0–240 V
• Saída tensão DC: fase 0–±160 V ; linha 0–±320 V
• Precisões: AC 0.2 class ; DC 0.5 class
• Frequência: online até 1000 Hz ; standalone até 300 Hz
• I/O digital: 7 entradas contacto (0–250 V compatível), 2 pares saídas contacto seco
• Saídas DC auxiliares: 110 V e 220 V
• Medição de tempo: 0.1 ms–9999 s ; precisão 0.1 ms
