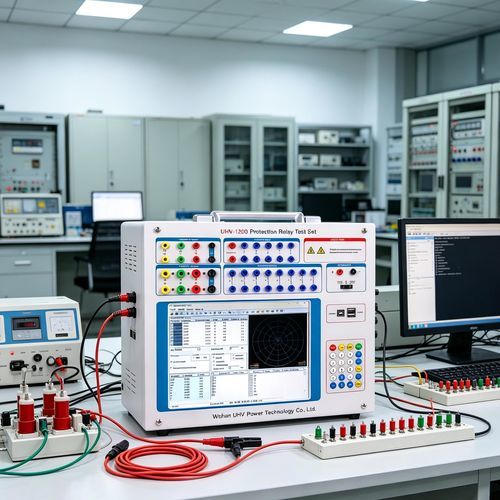

Testador de fase UHV-1201

de sequência de fasesde tensãode performance

Introdução do produto
O UHV-1201 é um testador de proteção de relés de seis fases, compacto e conforme à norma DL/T 624-2023. Fornece combinações flexíveis de até 6 fases de tensão e 6 fases de corrente (expansível a 12 fases) para verificação abrangente de proteções, incluindo testes diferenciais de transformadores e injeções em campo para esquemas de proteção.

Características do produto

• Configuração versátil de saídas
  • Saídas padrão: 4 fases tensão (120 V/fase) e 3 fases corrente (120 A/fase); configurável para 6 fases tensão e 6 fases corrente
  • Quarto canal de tensão (Ux) configurável como 3U0 ou tensão personalizada
• Interface de usuário
  • Trackball integrado e teclado otimizado com grande ecrã TFT (Chinese Windows OS)
  • Pronto a usar no arranque para operação simplificada em campo
• Modos de controlo duplos
  • Operação autónoma pelo painel
  • Controlo por PC externo com paridade de funcionalidades
• Geração de sinal de alta fidelidade
  • Saídas controladas por DSP e amplificadores lineares modulares (não comutados) para preservar a integridade da forma de onda e reduzir interferências HF/MF
  • Gama fundamental 0–1000 Hz, suporte a harmónicos 1–20
• Design portátil e proteções
  • Dimensões 375×350×180 mm, peso 17 kg; arranque rápido para ensaios em campo
  • Gestão térmica, circuito soft-start e proteções HW/SW com diagnóstico automático
• Software de teste abrangente
  • Procedimentos automatizados de verificação, verificação de ajustes de proteção, simulação/reprodução de falhas, registo em tempo real, visualização vetorial e geração instantânea de relatórios
• Alimentação DC auxiliar e conectividade
  • Dupla saída auxiliar DC ajustável 110 V/220 V e alimentação independente para dispositivos externos
  • Portas Dual USB e RS232; suporte para teclado/rato externos e comunicação com PC

Parâmetros do produto
Modelo: UHV-1201
Manufacturer: Wuhan UHV Power Technology Co.,Ltd
Canais de corrente: padrão 6 fases
Canais de tensão: padrão 6 fases
Faixa saída corrente AC: 30 A/fase (ou 180 A com seis em paralelo)
Faixa saída corrente DC: ±10 A/fase
Faixa saída tensão AC: 0–120 V AC/fase
Faixa saída tensão DC: 0–±160 V DC/fase

Saída de corrente CA
6 fases por fase (RMS): 0–30 A, precisão 0.2
3 fases por fase (RMS): 0–60 A
6 fases em paralelo (RMS): 0–180 A
Valor contínuo admissível por fase (RMS): 10 A
Potência máxima saída corrente por fase: 300 VA
Potência máxima 6 fases em paralelo: 1000 VA (permitido ao máximo por 10 s)
Faixa de frequência (fundamental): 0–1000 Hz
Suporte harmónicos: 1–20

Saída de corrente CC
Saída: 0–±10 A/fase, precisão 0.5
Tensão máxima de carga de saída: 20 V

Saída de tensão CA
Tensão de fase (RMS): 0–120 V, precisão 0.2
Tensão de linha (RMS): 0–240 V
Potência fase/linha: 80 VA / 100 VA
Faixa de frequência: 0–1000 Hz
Suporte harmónicos: 1–20

Saída de tensão CC
Ampitude de fase: 0–±160 V, precisão 0.5
Ampitude de linha: 0–±320 V
Potência DC fase/linha: 70 VA / 140 VA

Comutação e I/O
8 entradas de comutação: contacto sem potencial 1–20 mA, 24 V; modo contacto potencial 0: 0–+6 V; modo 1: +11–+250 V
4 pares de saídas de comutação: DC 220 V/0.2 A ; AC 220 V/0.5 A

Medida de tempo e mecânica
Faixa de medição de tempo: 0.1 ms – 9999 s
Precisão de medição: < 0.1 ms
Dimensões: 375 × 350 × 180 mm
Peso unitário: 17 kg

Especificações técnicas

• Modelo: UHV-1201
• Saídas: até 6 fases tensão e 6 fases corrente (expansível a 12 fases)
• Corrente AC por fase: 0–30 A RMS (precisão 0.2)
• Corrente AC 6 fases paralelo: até 180 A RMS
• Corrente DC por fase: 0–±10 A (precisão 0.5)
• Tensão AC por fase: 0–120 V RMS (precisão 0.2)
• Tensão DC por fase: 0–±160 V (precisão 0.5)
• Faixa de frequência: 0–1000 Hz ; harmónicos: 1–20
• Interfaces: Dual USB, RS232 ; suporte teclado/rato externos e PC
• Entradas/Saídas de comutação: 8 entradas, 4 pares de saídas
• Dimensões: 375×350×180 mm ; Peso: 17 kg
