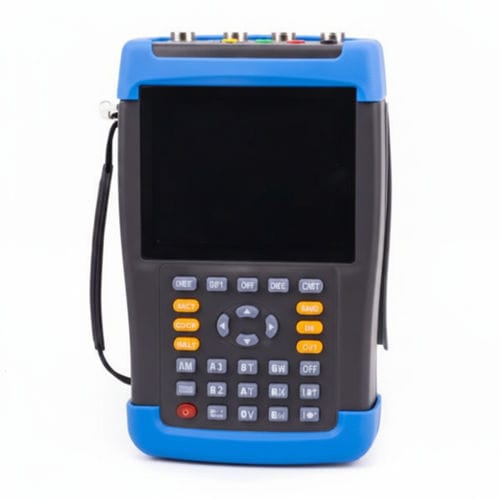

Analisador de qualidade da energia SMG7000

de sinalde monitoramentopara rede elétrica

O SMG7000 é um analisador portátil de qualidade de energia para inspeção em campo e monitorização a longo prazo de redes eléctricas. Detecta distorção de forma de onda, harmónicos, flutuações de tensão/flicker e desequilíbrios trifásicos, fornecendo medições elétricas precisas e análise vetorial para aplicações industriais.

Principais funcionalidades

• Instrumento portátil de alta precisão para detecção de distorções, harmónicos, desvios de tensão, flicker e desequilíbrios de fase.
• Mede tensão, corrente, potência activa/reactiva/aparente, ângulo de fase, factor de potência e frequência com elevada precisão.
• Exibição de diagrama vetorial para verificação rápida da fiação e relações de fase.
• Medição de corrente através de transformadores de pinça (não intrusiva); pinças: padrão 5 A/25 A; opcionais 100 A/500 A e 400 A/2000 A.
• Análise completa da qualidade de energia: desvio de frequência, desvio de tensão, flutuações, flicker, desequilíbrio trifásico e harmónicos até 63 ordens.
• Visualização de formas de onda monofásicas e trifásicas de tensão e corrente simultaneamente.
• Função de bloqueio de ecrã para facilitar a leitura e análise dos dados capturados.
• Monitorização de flutuações de carga e registo de tendências (tensão, corrente, potências, frequência, fase) em intervalos configuráveis.
• Suporta monitorização dinâmica e ajustes em campo para comissionamento e correção de potência.
• Avaliação de dispositivos de compensação reativa e filtros com relatórios quantitativos.
• Intervalo de armazenamento configurável e memória interna de alta capacidade: até 18 meses de registo contínuo (intervalo 1 min).
• Interface USB para transferência de dados para PC e compatibilidade com software de gestão de dados.
• Calendário/relógio integrados para carimbo temporal; ecrã LCD colorido de grande formato e teclado de silicone condutor para uso em campo.
• Bateria de iões de lítio recarregável de alta capacidade e design compacto e leve para portabilidade.

Especificações técnicas

• Modelo: SMG7000
• Faixa de medição de tensão: 0 ~ 200 V ~ 800 V (comutação automática)
• Faixa de medição de corrente (por pinças): padrão 5 A / 25 A; opcional 100 A / 500 A; opcional 400 A / 2000 A
• Faixa de ângulo de fase: 0 ~ 359.99°
• Faixa de frequência: 45 ~ 55 Hz
• Canais de tensão: 3 (U_A, U_B, U_C)
• Canais de corrente: 3 (I_A, I_B, I_C)
• Análise harmónica máxima: 63 ordens
• Armazenamento contínuo máximo (intervalo 1 min): 18 meses
• Precisão — parâmetros elétricos: tensão ±0,2 %; frequência ±0,01 Hz; corrente e potência ±0,5 %; fase ±0,2°
• Precisão qualidade de energia: tensão fundamental ≤0,5 % FS; corrente fundamental ≤1 % FS; erro de fase ≤0,2°; erro tensão harmónica ≤0,1 %; erro corrente harmónica ≤0,2 %; erro desequilíbrio trifásico ≤0,2 %; erro desvio/flutuação de tensão ≤0,2 %
• Temperatura de operação: -10 ℃ ~ +40 ℃
• Alimentação/ carregamento: 220 V CA, 45 Hz–55 Hz
• Consumo do host: ≤ 3 VA
• Autonomia da bateria (carregada): ≤ 10 horas
• Isolamento: resistência de isolamento entradas/caixa ≥ 100 MΩ; suporta 1,5 kV (frequência de rede) por 1 minuto entre alimentação e caixa
• Dimensões: 258 mm × 158 mm × 58 mm
• Peso: 1,8 kg
