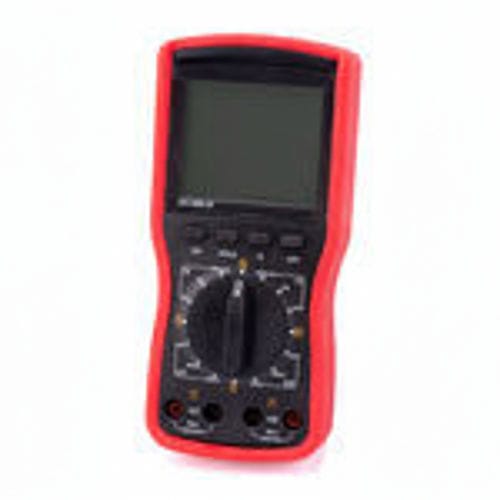

Fasímetro digital SMG2000E

multifuncionalpara cabos

O medidor de fase digital de dupla pinça SMG2000E é um instrumento portátil de alta precisão, com dois canais, para medições in situ de tensão, corrente e fase. Permite testes seguros e não intrusivos sem desligar linhas e destina-se ao diagnóstico de diferenças de fase (U‑U, I‑I, U‑I), sequência de fase, grupos de ligação de transformadores, sistemas de proteção diferencial e conexões de medidores.

Principais funcionalidades

• Design compacto e portátil — operação adequada para trabalho de campo.
• Ampla faixa de medição: corrente 10 mA–10 A; tensão 3 V–500 V sem abrir o circuito.
• Ecrã LCD de alto contraste: caracteres até 25 mm e inclinação ajustável 70° para boa legibilidade.
• Seletor de função intuitivo para alternar rapidamente entre tensão, corrente e fase.
• Sensores de pinça de alta precisão: resolução de corrente 0,1 mA, resolução de tensão 0,1 V (tecnologia patenteada).
• Baixo consumo com monitorização da tensão da bateria; alimentação por uma pilha laminada de 9 V.

Aplicações

• Verificação em campo de diferenças e sequência de fase.
• Inspeção de enrolamentos e grupos de transformadores.
• Verificação de conexões de proteção diferencial e cabeamento de medidores.
• Diagnósticos não intrusivos quando a desconexão de linhas não é possível ou desejada.

Parâmetros de medição e condições

• Condições de referência: temperatura ambiente (23±5) °C; humidade 45–75% RH; forma de onda medida seno, β = 0.02; frequência (50±0.2) Hz.
• Condições de operação nominal: temperatura 0–40 °C; humidade 20–80% RH; forma de onda seno, β = 0.05; frequência (50±0.5) Hz. Em condições nominais, o limite de erro de operação não deve exceder o dobro do limite de erro básico.
• Medição de fase: intervalo 0–360°; resolução 1°; erro básico ±2°.
• Medição de tensão AC: faixas e resoluções — 20 V (0,01 V), 200 V (0,1 V), 500 V (1 V); erro básico ±(0,3% leitura + 0,2% faixa). Impedância de entrada para U1–U2: 40 kΩ.
• Medição de corrente AC: faixas e resoluções — 200 mA (0,1 mA), 2 A (1 mA), 10 A (10 mA); erro básico ±(0,3% leitura + 0,2% faixa).
• Amplitude típica para medição de fase: referência 100–220 V e 0,5–1,5 A; faixas nominais: U1–U2 30–500 V; I1–I2 10 mA–10,00 A; U1–I2 ou I1–U2 10–500 V e 10 mA–10.00 A.
• Devem ser evitadas interferências eletromagnéticas externas na frequência de referência.

Outras características técnicas

• Display: 3½ dígitos; taxa de amostragem aprox. 3 amostras/s.
• Alimentação: pilha laminada 9 V; corrente de alimentação < 5 mA.
• Dimensões (carcaça): 192 × 95 × 55 mm. Carcaça da pinça: 140 × 42 × 20 mm. Abertura da mandíbula Φ7 mm × 9 mm.
• Peso: corpo aprox. 280 g; pinças de teste 2 × 200 g.
• Temperatura de armazenamento: −10 °C a 50 °C.
• Modelo: SMG2000E. Faixas de medição: tensão 3 V–500 V; corrente 10 mA–10 A; fase 0°–360°.
