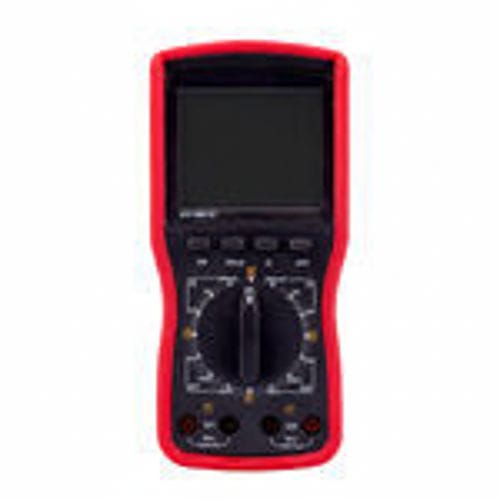

Fasímetro digital SMG2000B

multifuncionalpara cabos

Visão geral
O SMG2000B é um medidor de fase digital portátil de canal duplo para medições in situ de tensão AC, corrente AC e relações de fase (U‑U, I‑I, U‑I). Utiliza transformadores de corrente tipo pinça para entrada de corrente e possui entradas de tensão isoladas para evitar curtos‑circuitos durante verificações de fase.

Características principais

• Projeto com dupla pinça e entradas de tensão isoladas para medições de fase seguras entre tensões e/ou correntes.
• Mede fase, sequência de fase, tensão AC, corrente AC e corrente de fuga AC; discrimina grupos de transformadores e circuitos indutivos/capacitivos.
• Entrada de corrente por pinça: não é necessário desconectar o condutor; medição U1‑U2 realizada com entradas isoladas para evitar curtos.
• Display LCD de alto contraste com texto até 25 mm e ângulo de visualização ajustável (~70°); retroiluminação branca para ambientes com pouca luz.
• Funções práticas: retenção de dados (HOLD), desligamento automático, aviso de tensão da bateria.

Condições de referência e operação

• Temperatura ambiente de referência: 23℃ ±1℃; faixa de operação: 10℃–40℃; umidade relativa <80% RH.
• Umidade de referência: 40%–60%.
• Forma de onda do sinal (referência): senoidal, β = 0.05; frequência de referência 50 Hz ±1 Hz; operação 45–65 Hz.
• Tensão de operação do instrumento (referência): 9V ±0.1V; tolerância de operação: 9V ±1V.
• Ampitude necessária para medição de fase: tensão referência 100V ±20V (trabalho 30V–500V); corrente referência 1A ±0.2A (trabalho 10mA–20.00A).
• Evitar campos elétricos e magnéticos externos fortes; posicionar o condutor medido próximo ao centróide da mandíbula da pinça.

Especificações gerais

• Modelo: SMG2000B. Alimentação: DC 9V (6 × pilhas alcalinas 1.5V LR6).
• Visor: LCD com retroiluminação branca; tamanho do LCD 70 mm × 62 mm; área de visualização 64 mm × 54 mm; texto até 25 mm.
• Dimensões: 196 mm × 92 mm × 54 mm; massa unidade principal ≈1140 g (com bateria); cada pinça ≈170 g; cabos de teste ≈250 g.
• Taxa de amostragem: ≈3 leituras/segundo.
• Faixas de medição: tensão AC 0–20V / 200V / 500V; corrente AC 0–200mA / 2A / 20A; fase 0–360°.
• Faixas de amplitude para medição de fase: U1‑U2 30V–500V; I1‑I2 10mA–10.00A; combinações U‑I 10V–500V e 10mA–10.00A.
• Retenção de dados: pressionar HOLD ("DH" indicado). Desligamento automático: ≈15 minutos de inatividade.
• Substituir as baterias se a tensão < 7.8–8.0V.
• Comprimento do cabo de teste: 1,5 m; comprimento do condutor da pinça: 2 m.

Precisão e desempenho

• Resolução/precisão tensão: 20V → 0.01V; 200V → 0.1V; 500V → 1V. Precisão: ±(0.5% da escala).
• Resolução/precisão corrente: 200mA → 0.1mA; 2A → 1mA; 20A → 10mA. Precisão: ±(0.5% da escala).
• Fase: 0–360° exibido; resolução 1°; precisão ±1° (condições de referência).

Segurança e isolamento

• Tensões de resistência: entre entrada de tensão e carcaça 500V/50Hz AC (1 min); entre núcleo/pegador/enrolamento secundário da pinça 1000V/50Hz AC (1 min); entre duas entradas de tensão 500V/50Hz AC (1 min).
• Resistência de isolamento: ≥10 MΩ entre circuitos e carcaça e entre duas entradas de tensão.
• Estrutura: duplo isolamento; impedância de entrada: ≈1 MΩ (modo U1‑U2: 40 kΩ).
