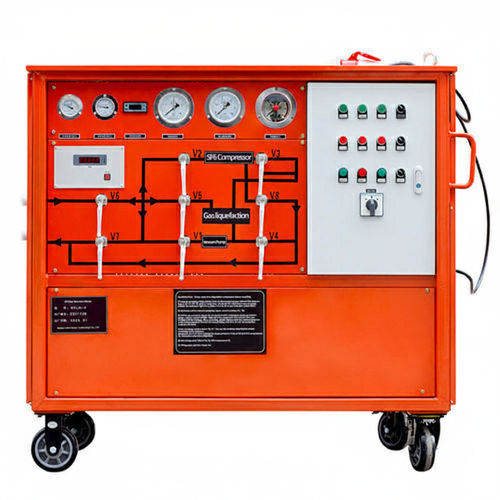

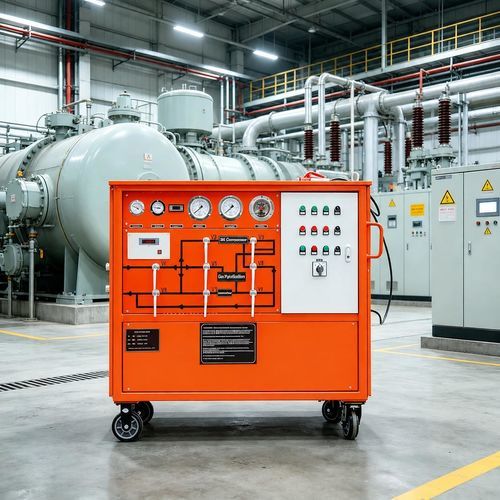

Unidade de serviço de gás SF6 compacta UHV-625

móvelpara armazenagem de SF6 gasoso e líquidopara recuperação de gás SF6

O UHV-625 é uma unidade móvel especializada para recuperação, purificação, enchimento e armazenamento de SF6 utilizado em equipamentos elétricos isolados. Suporta operações de vácuo, carregamento, purificação e recuperação, integrando compressão, vácuo e filtragem num chassi móvel do tipo empurrável.

Parâmetros principais dos componentes

• Alimentação CA: 400 V (trifásico, conversão automática de sequência de fase)
• Pressão máxima nominal de armazenamento (20 °C): ≤ 4 MPa
• Vácuo final: ≤ 10 Pa
• Estabilidade do vácuo: a 133 Pa mantidos 24 h, aumento do vácuo em 400 Pa
• Compressor de recuperação SF6: France Manewrop, taxa de bombeamento 7 m³/h
• Bomba de vácuo: 2X-4 (bomba de vácuo bipolar doméstica), velocidade de bombeamento a vácuo 15 m³/h
• Pressão de entrada para início de recuperação (20 °C): 0 ~ 1.0 MPa
• Pressão final de reciclagem para equipamentos elétricos (20 °C): ≤ 50 kPa
• Óleo após recuperação: < 10 µg/g
• Taxa média anual de fugas: < 1 %
• Tempo médio de operação contínua sem problemas: ≥ 1000 h; MTBF acumulado: ≥ 5000 h
• Nível de ruído: máquina ≤ 75 dB(A)
• Capacidade teórica do acumulador: 50 kg; tanque SF6: 50 L (aço carbono)
• Método de arrefecimento: arrefecimento por ar; compressores de liquefação referenciados: Donper
• Capacidade do tanque de congelação: 50 L
• Umidade do gás após tratamento: ≤ 60 ppm vol; óleo após recuperação: 10 ppm vol
• Secagem/filtragem: regeneração ativada por aquecimento a vácuo; classificação de partículas do filtro: 0.02 μm com tecnologia HASON 3 estágios (EUA)
• Pressão inicial inflável: ≤ 133 Pa; pressão final inflável: 0.8 MPa; taxa inflável ≥ 5 m³/h
• Gasificação: aquecimento elétrico com controlo automático da temperatura; tipo de veículo: empurrável manual; dimensões (mm): 1450 × 810 × 1200; peso total: 545 kg

Lista condensada de parâmetros

• Modelo: SF6 GAS RECLAIMER (UHV-625)
• Velocidade de bombeamento a vácuo: 15 m³/h; vácuo final: 10 Pa
• Compressor de recuperação SF6: 7 m³/h; pressão de referência: ~2.5 MPa
• Filtro: 0.02 μm; pureza do SF6 após processamento: ≥ 99.9 %
• Água após processamento: ≤ 60 ppm vol; óleo após recuperação: 10 ppm vol
• Tanque: 50 L aço carbono; indicador: ponteiro; válvulas: tipo borboleta selado para reduzir fugas

Recursos e características

• Sistema integrado de adsorção e filtragem para remoção de impurezas do SF6: humidade, produtos de decomposição, óleo e partículas.
• Design compacto e integrado para fácil mobilidade e operação em campo (chassi móvel empurrável manualmente).
• Sistema de filtro de alta eficiência e baixa manutenção em três estágios para assegurar a qualidade do gás recuperado.
• Proteção de fase integrada para evitar erros por inversão de fase; componentes elétricos de marcas reconhecidas.
• Rodízios duráveis e pintura protetora para facilitar o transporte e reduzir manutenção.
• Sistema de arrefecimento por ar sem necessidade de fonte externa de água; proteção de temperatura para operação até −20 °C.
• Regeneração a bordo do dessecante por aquecimento a vácuo, evitando substituições frequentes.
• Válvulas de esfera com selagem de compensação automática e eletroválvula com proteção contra falha de energia para evitar refluxo de óleo para a bomba de vácuo ou motor.

Especificações técnicas

• Marca: UHV Power
• Designação comercial / modelo: UHV-625
• Função principal: recuperação, purificação, armazenamento e enchimento de SF6
• Alimentação: CA 400 V, trifásico
• Pressão máx. de armazenamento: ≤ 4 MPa; referência de trabalho: 2,5 MPa
• Vácuo final: 10 Pa; velocidade de bombeamento: 15 m³/h
• Taxa do compressor: 7 m³/h (France Manewrop)
• Capacidade do tanque SF6: 50 L (aço carbono); peso total: 545 kg; dimensões: 1450 × 810 × 1200 mm
• Nível de ruído: ≤ 75 dB(A); arrefecimento: por ar; filtro/secador: componentes originais EUA, tecnologia HASON 3 estágios
