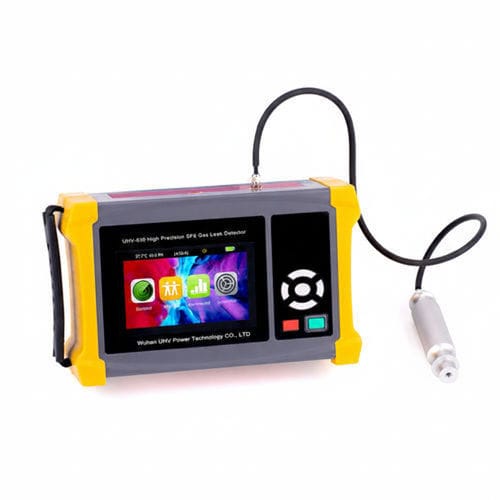

Detector de vazamento de infravermelho UHV-630

de gásSF6portátil

Visão geral
O UHV-630 é um detector portátil de fugas de gás SF6 de alta precisão, projetado para localizar fugas de SF6 com exatidão e apoiar a manutenção eficiente de equipamentos isolados com SF6, combinando múltiplos métodos de detecção, monitorização em tempo real, alarmes configuráveis e análise de tendências de dados.

Funções principais

• Métodos de detecção: amostragem por sucção de bomba combinada com detecção infravermelha NDIR de feixe único e dupla largura de onda para detecção sensível e estável com visualização dinâmica da forma de onda.
• Alarmes e ecrã: alarmes audíveis e visuais personalizáveis com limiares definidos pelo utilizador; ecrã LCD a cores com interface de menu e visualização em tempo real.
• Processamento de sinal: processamento digital avançado com controlo de deriva e compensação de temperatura para maior imunidade a interferências.
• Funções operacionais: verificação automática completa (bateria fraca, avaria do sensor, excedência de gama), auto‑calibração e calendário perpétuo para registos com carimbo temporal.
• Dados e energia: registo de dados integrado com armazenamento de formas de onda até 20.000 registos e bateria de lítio de longa duração com mais de 5 horas de funcionamento contínuo.
• Conceito: design compacto e portátil para manutenção de campo e localização rápida de fugas.

Aplicações

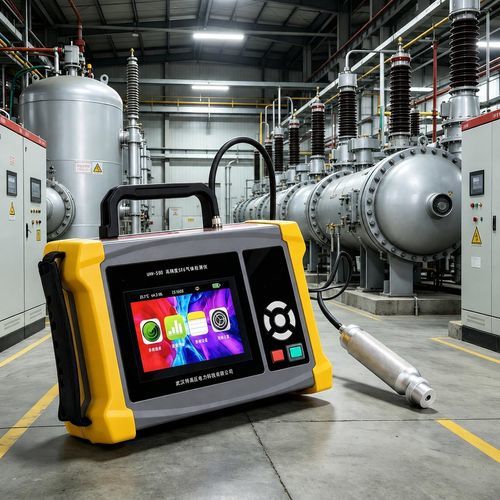

• Manutenção e inspeção de equipamentos isolados com SF6, como disjuntores e switchgear em média, alta e muito alta tensão.
• Localização de fugas em campo quando a perda de SF6 pode degradar o desempenho de extinção de arco ou criar zonas com deficiência de oxigénio.

Características / especificações técnicas

• Modelo do produto: UHV-630
• Método de medição: tecnologia de medição infravermelha NDIR de feixe único e dupla largura de onda
• Gás monitorizado: hexafluoreto de enxofre (SF6)
• Intervalo de medição: 0–12000 ppm
• Resolução: 1 ppm
• Precisão: ±(1.5% + 5d)
• Repetibilidade: 1%
• Velocidade de extração da bomba: ≥ 800 ml/min
• Tempo de funcionamento contínuo: ≥ 5 horas
• Tempo de pré‑aquecimento na partida: ≤ 10 segundos
• Tempo de resposta: < 3 segundos
• Tempo de recuperação: < 3 segundos
• Adaptador de carga: DC 5V / 1A
• Imunidade a surtos (impacto): ±1.2 kV
• Temperatura ambiente de operação: -20 °C a +50 °C
• Humidade ambiente: Humidade relativa 5–95% (sem condensação)
• Pressão atmosférica: 50 kPa – 110 kPa
• Nível de proteção: IP33; dupla isolamento; norma CAT II
• Dimensões externas: 250 × 160 × 70 mm
• Peso do equipamento: 1 kg
